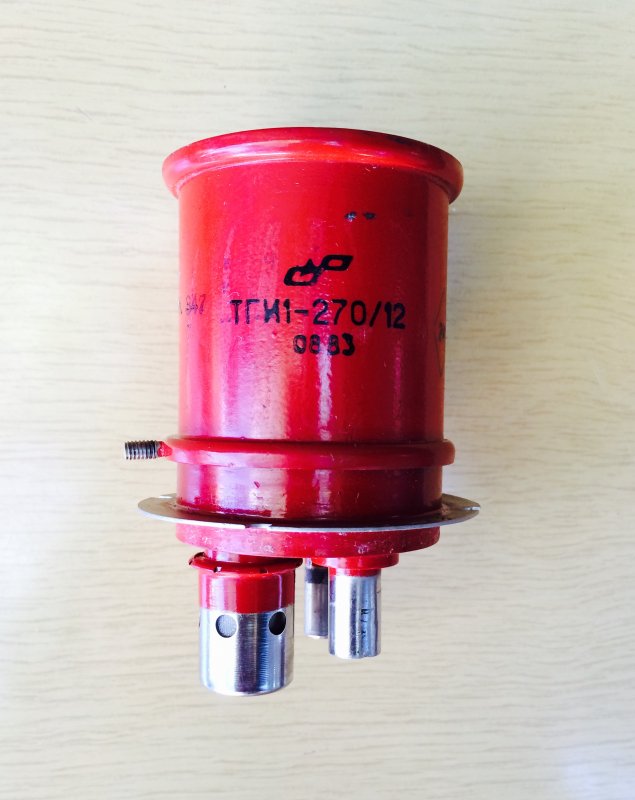

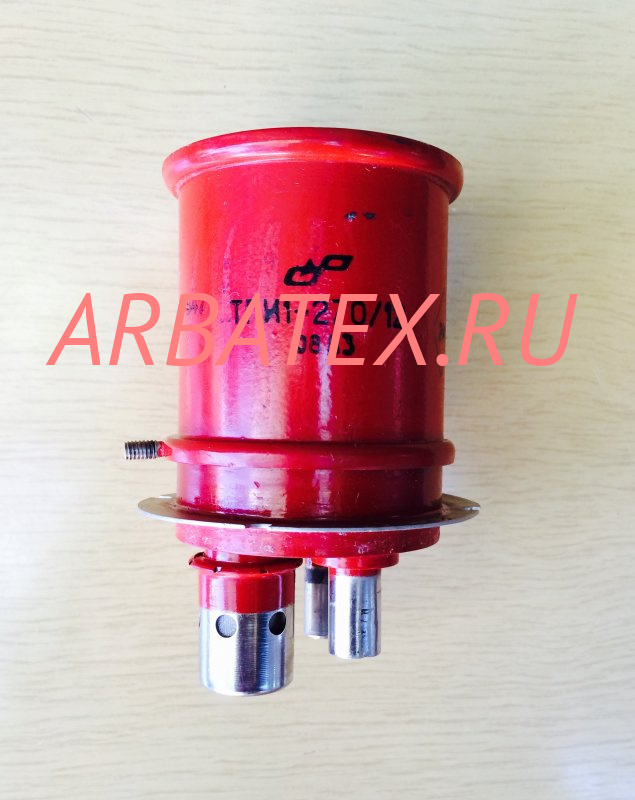

ТГИ1-270/12 тиратрон импульсный модуляторный

Описание ТГИ1-270/12

 ТГИ1-270/12 тиратрон импульсный модуляторный относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции тиратрон импульсный модуляторный состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

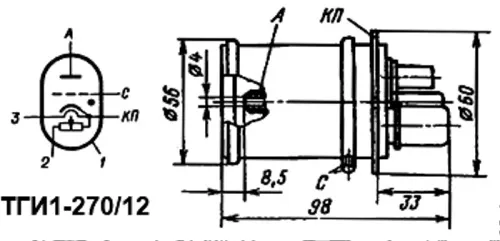

Параметры и характеристики ТГИ1-270/12:

ТГИ1-270/12

Тиратрон ТГИ1-270/12 предназначен для коммутации импульсов тока до 270 А, при напряжении анодв до 12 кВ в радиотехнических устройствах специального назначения.

Наполнение - водородное.

Охлаждение анода - воздушное, принудительное, 10-20 м3/ч.

Оформление - металлокерамическое.

Масса 450 г.

Номинальные электрические характеристики ТГИ1-270/12:

ок анода (амплитуда импульса) - 270 А.

Ток анода (среднее значение) - 0,4 А.

Ток накала генератора водорода - 1,5-2,5 А.

Ток накала катода - 7,5-9,5 А.

Время разогрева катода - не более 3 мин.

Ток анода (амплитуда импульса) - 2500 А.

Ток анода (среднее значение) - 4 А.

Периодическая нестабильность зажигания - не более 0,005 мкс.

Падение напряжения между анодом и катодом - не более 150 В.

Долговечность - не менее 1000 ч.

Предельные эксплуатационные параметры:

Напряжение накала - 6,0-6,6 В.

Напряжение анода - 2-12 кВ.

Данные импульсов в цепи анода:

   - ток анода (амплитудное значение) - не более 270 А.

   - ток анода (среднее значение) - не более 0,4 А.

   - частота следования - не более 50000 имп/с.

   - длительность - 0,1-50 мкс.

   - крутизна нарастания фронта - не более 2700 А/мкс.

Параметры поджигающего импульса сетки:

   - амплитуда напряжения - не менее 300 В.

   - тока в цепи сетки - не менее 2 А.

   - длительность импульса - 3-5 мкс.

   - крутизна нарастания фронта - не менее 1000 мкс.
