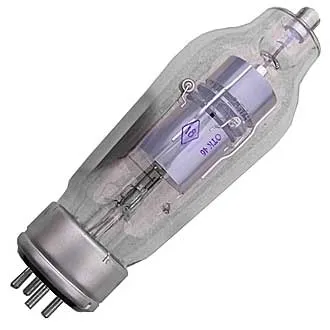

ТГ1-2.5/4 тиратрон

Описание ТГ1-2.5/4

ТГ1-2.5/4 тиратрон предназначен для работы в электропреобразовательных и релейных установках, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ТГ1-2.5/4:

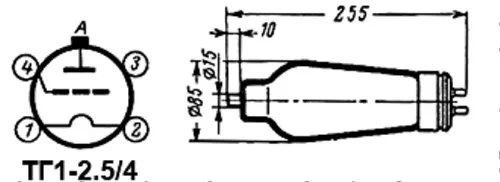

ТГ1-2.5/4
Тиратрон ТГ1-2.5/4 предназначен для работы в электропреобразовательных и релейных установках.
Наполнение - криптоно-ксеноновая смесь.
Оформление - стеклянное.
Рабочее положение -  вертикальное.
Масса 320 г.
Гарантийная наработка 500 ч.

Номинальные технические характеристики ТГ1-2.5/4:
Ток накала - не более 14 А.
Ток анода - не более 2,5 А.
Напряжение зажигания - не более 140 В.
Напряжение сетки запирающее отрицательное - не менее 16 В.
Напряжение анода обратное - не более 4 кВ.
Падение напряжения между анодом и катодом - не более 20 В.
Долговечность - не менее 500 ч.

Предельно допустимые электрические величины:
Напряжение накала - 4,8–5,5 В.
Напряжение анода прямое - 3 кВ.
Напряжение анода обратное - 4 кВ.
Напряжение сетки отрицательное - 100 В.
Сопротивление в цепи сетки - 1–100 кОм.
