Описание ГМ-70


ГМ-70 модуляторный триод применяется для работы в качестве усилителя колебаний низкой частоты в схемах модуляторов, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГМ-70:

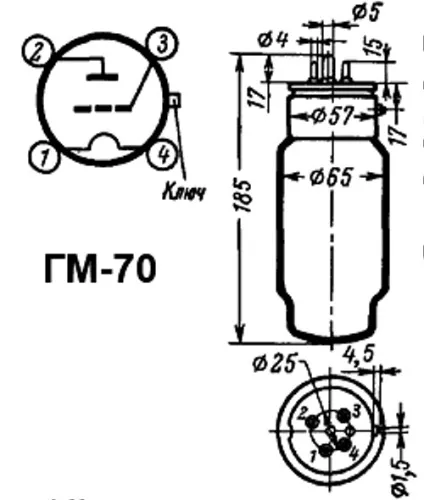

ГМ-70

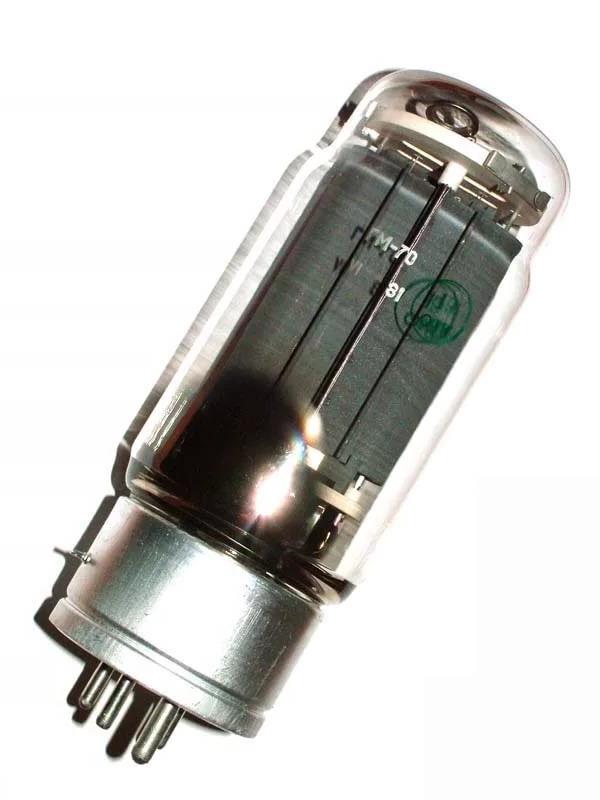

Модуляторный триод ГМ-70 для работы в качестве усилителя колебаний низкой частоты в схемах модуляторов.

Оформление — стеклянное.

Рабочее положение — вертикальное.

Масса - 280 г.


Основные технические параметры ГМ-70:

при uн=20 В, uа=1,5 кВ, iа=0,1 А

Ток накала

3,1 ± 0,3 А

Ток анода (при uс=175 В)

не менее 20 мa

Ток анода (при uс=200 В)

не менее 80 мa

Ток эмиссии ( при uн=uс=0,18 кВ)

не менее 0,8 a

Ток сетки обратный

не более 40 мкА

Сопротивление изоляции между анодом и остальными электродами

не менее 20 МОм

Сопротивление изоляции между сеткой и остальными электродами

не менее 20 МОм

Крутизна характеристики (при uа=0,6 кВ, iа=0,16 и 0,26 А)

5,9 ± 1,3 мА/В

Коэффициент усиления (при uа=1,2 кВ, iа=125 мА)

6,9 ± 1,3

Междуэлектродные емкости, пФ:

    - сетка - катод

не более 6,5

     - анод - катод

не более 4,5

     - сетка - анод

не более 10,5


Предельные эксплуатационные данные:

Напряжение накала

20 ± 1 В

Напряжение анода

1650 В

Мощность, рассеиваемая анодом

125 Вт

Интервал рабочих температур окружающей среды

от -60 до +70 С.
