СГ6С стабилитрон

Описание СГ6С

СГ6С высоковольтный вакуумный стабилитрон, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики СГ6С:

СГ6С
Высоковольтный вакуумный стабилитрон.
Предназначен для непосредственной стабилизации постоянного высокого напряжения.

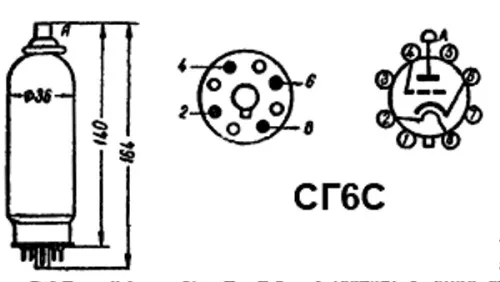

Выпускается в стеклянном оформлении.
Цоколь октальный с ключом.
Верхний вывод на баллоне - анод. Катод оксидный, косвенного накала.
Срок службы - не менее 200 ч.

Основные технические характеристики СГ6С:
Номинальные электрические данные:
Напряжение накала, В ...... 6,3
Напряжение на аноде, кВ ...... 20
Напряжение запирания на модуляторе, В ....... -50 ±30
Ток в цепи анода, мкА ...... 100
Крутизна характеристики, мА/В ...... 15

Предельно допустимые электрические величины:
Наибольшее напряжение накала, В ...... 7,5
Наименьшее напряжение накала, В ...... 5,8
Наибольшее напряжение на аноде, кВ ....... 25
Наибольшее напряжение на модуляторе, В ....... -150
Наибольший ток в цепи катода, мкА ...... 300.
