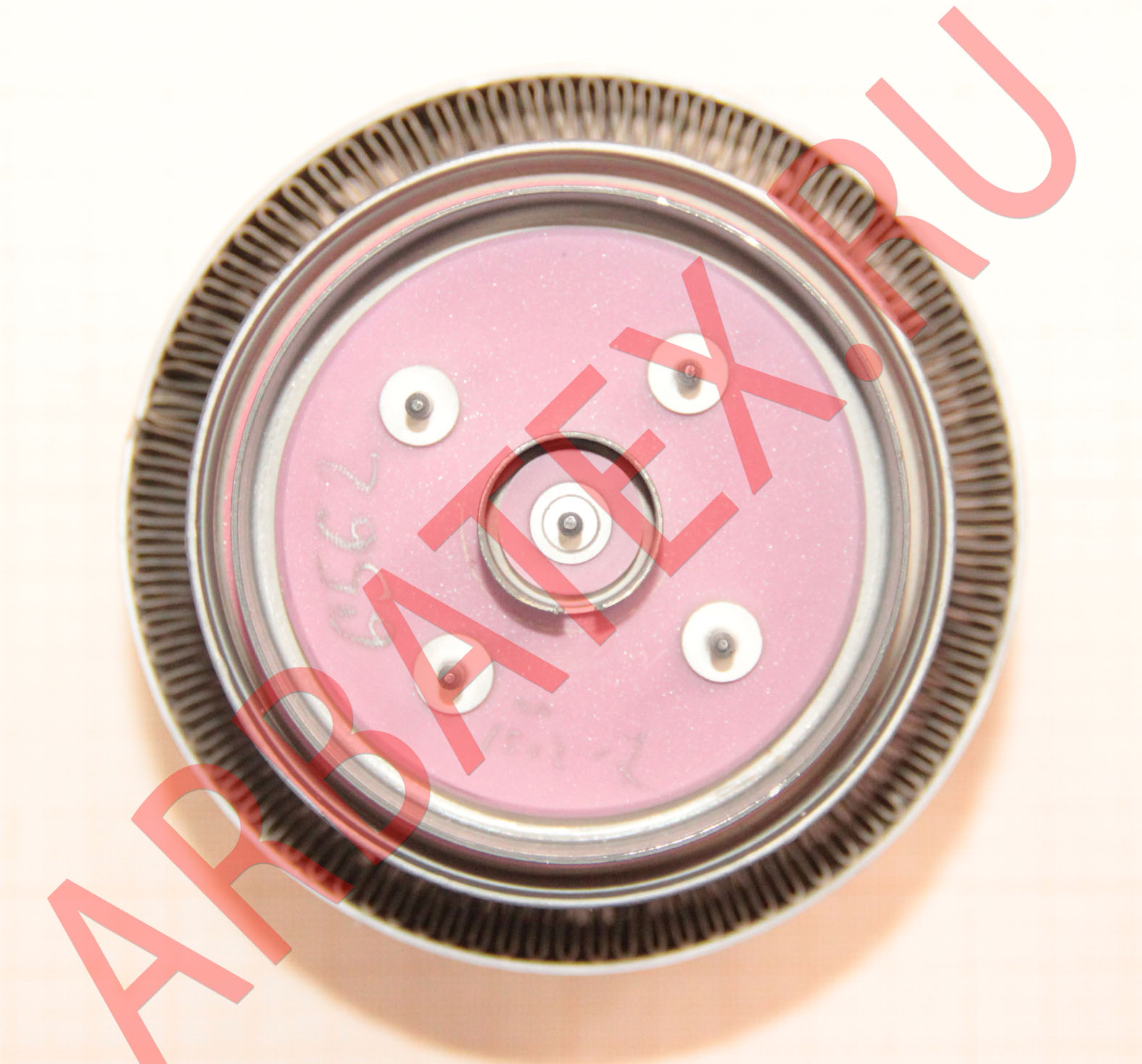

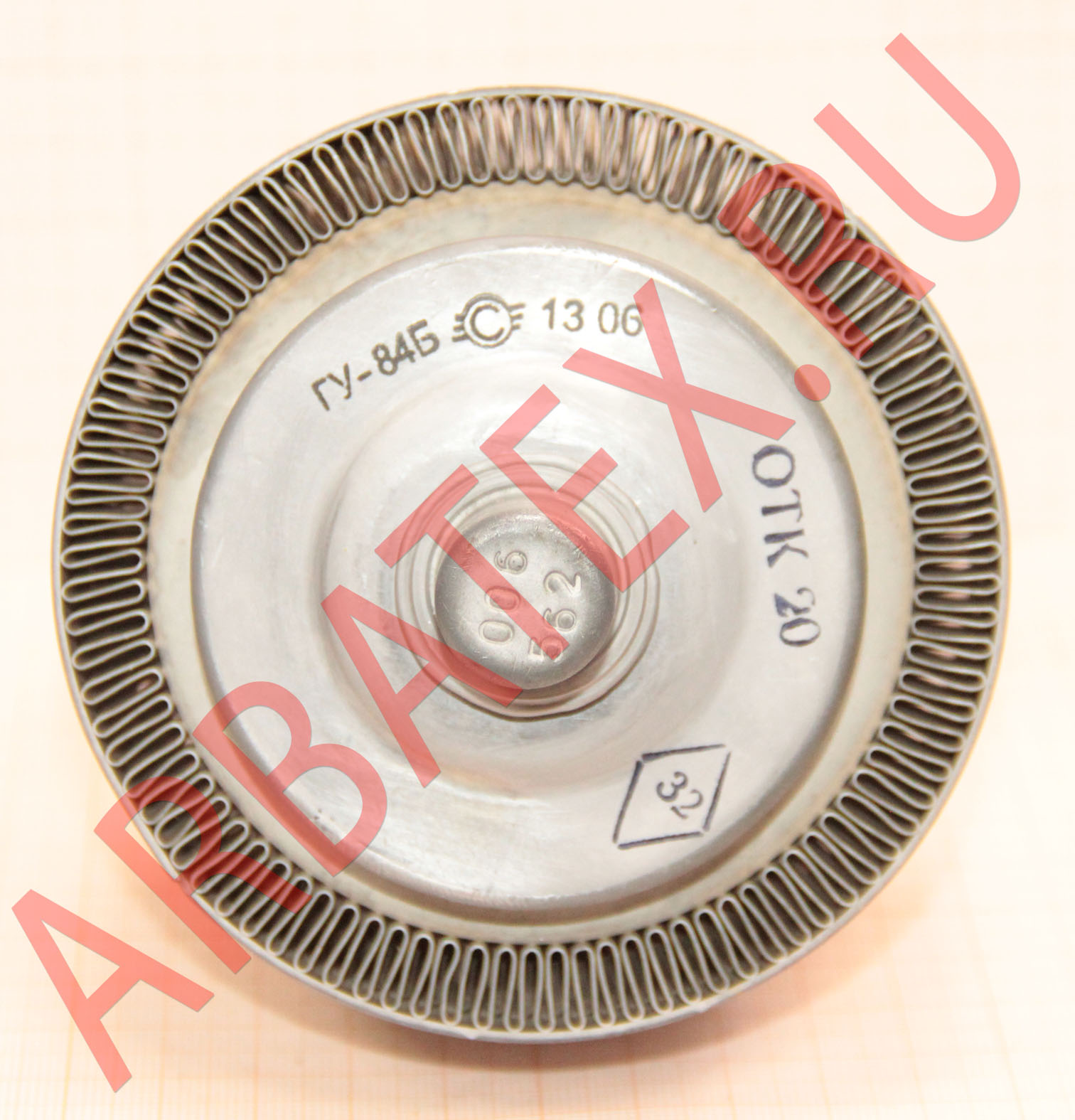

ГУ-84Б генераторный пентод

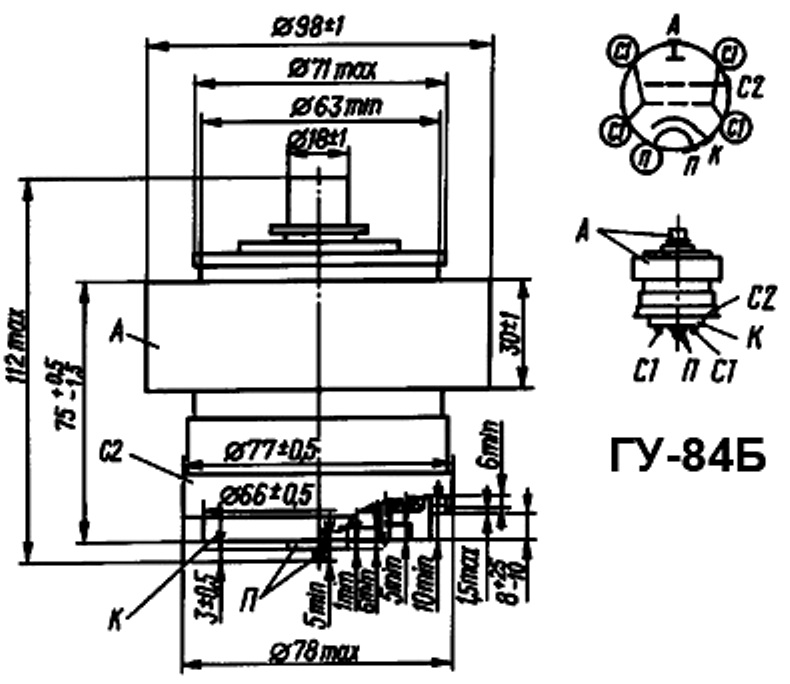

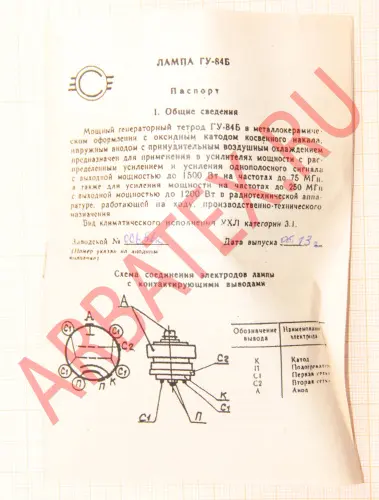

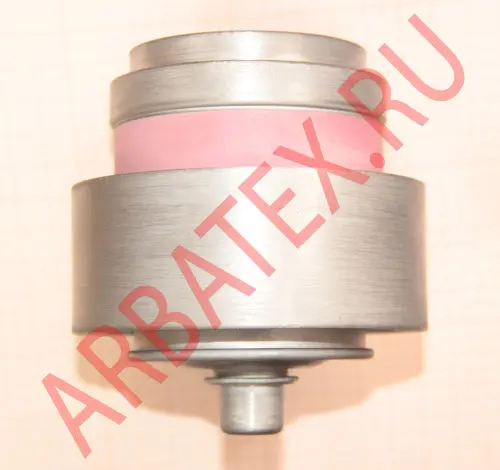

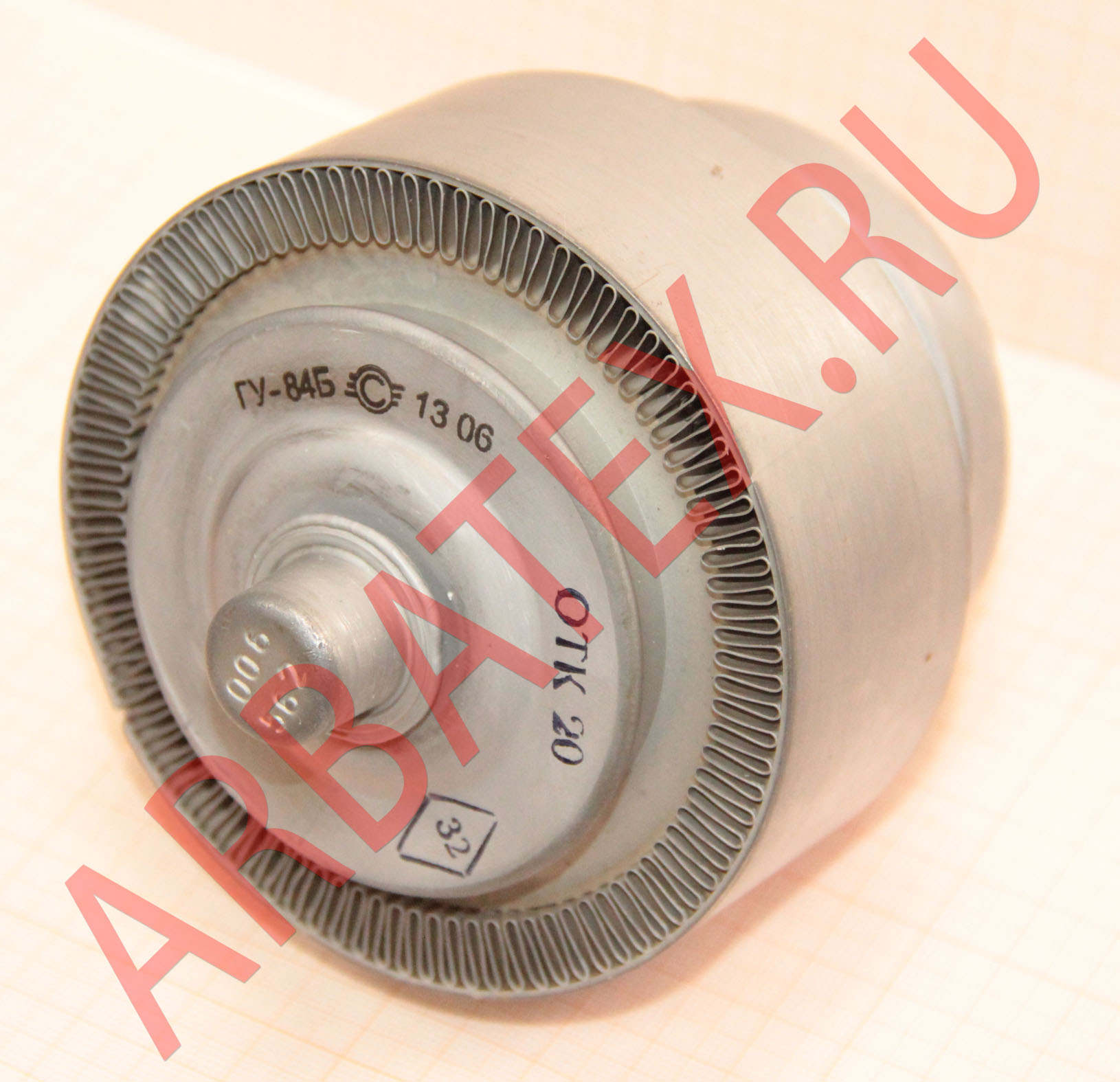

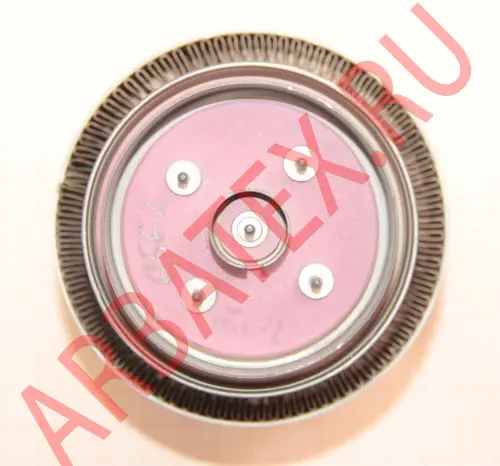

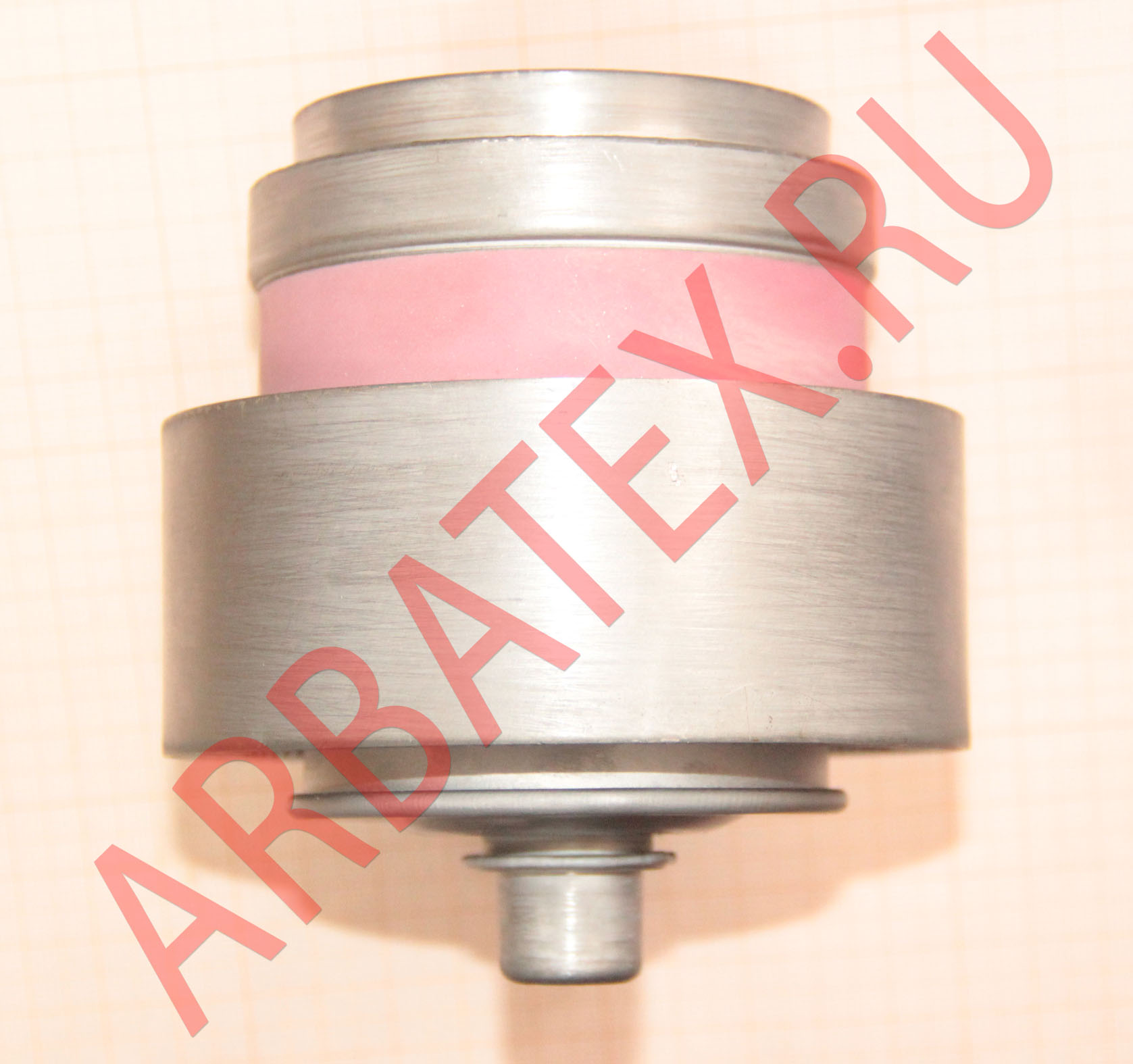

Описание

ГУ-84Б генераторный пентод относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции генераторный пентод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

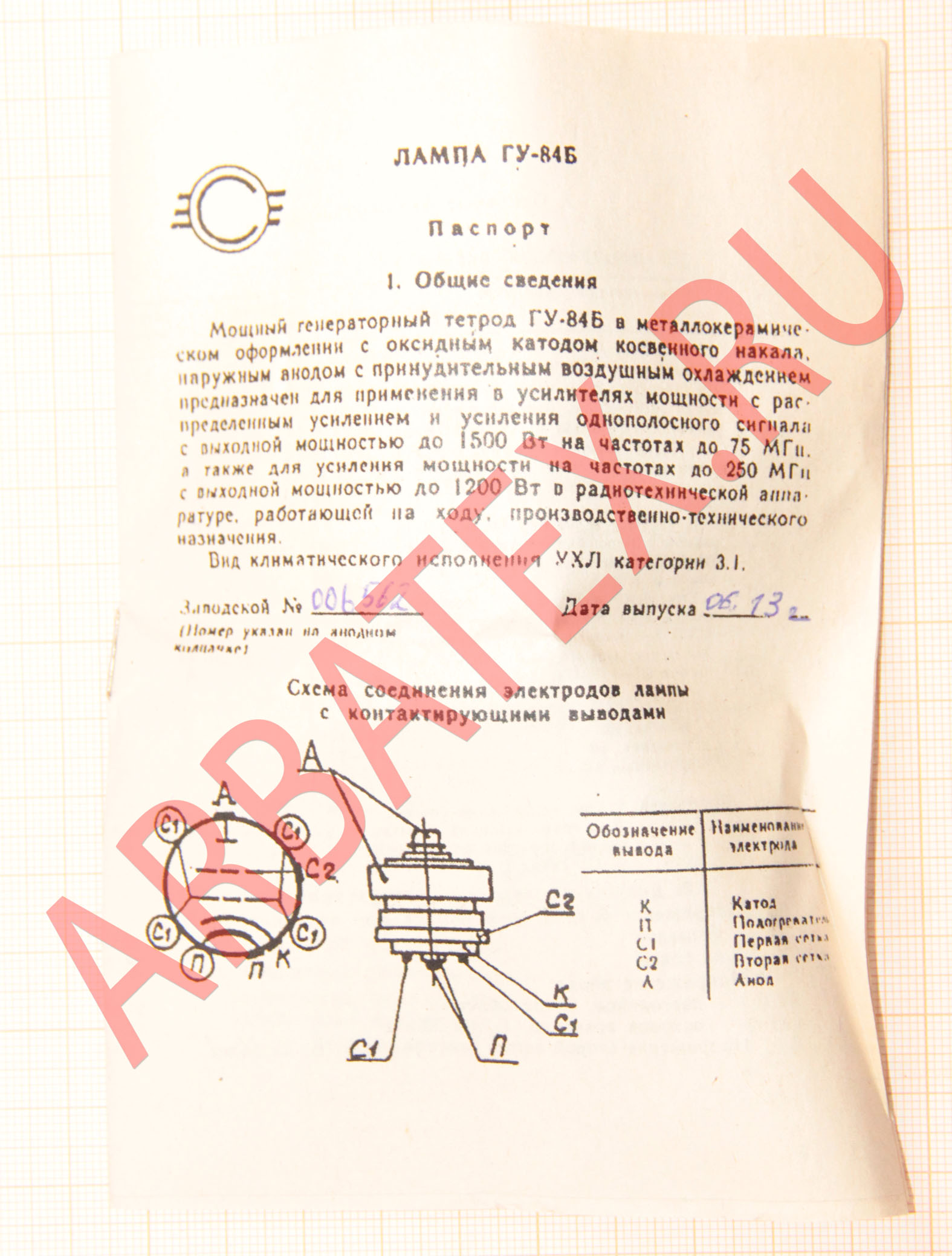

Параметры и характеристики

Генераторный тетрод ГУ-84Б предназначен для работы в радиоэлектронных устройствах средней мощности с распределенным усилением и усилением однополосного сигнала с выходной мощностью до 1,5 кВт на частоте 75 МГц, а также в качестве усилителя мощности на частотах до 250 МГц с выходной мощностью до 1,2 кВт.

Катод - оксидный косвенного накала.

Оформление - металлокерамическое.

Масса не более 1,3 кг.

Технические условия: ОД0.331.041 ТУ.

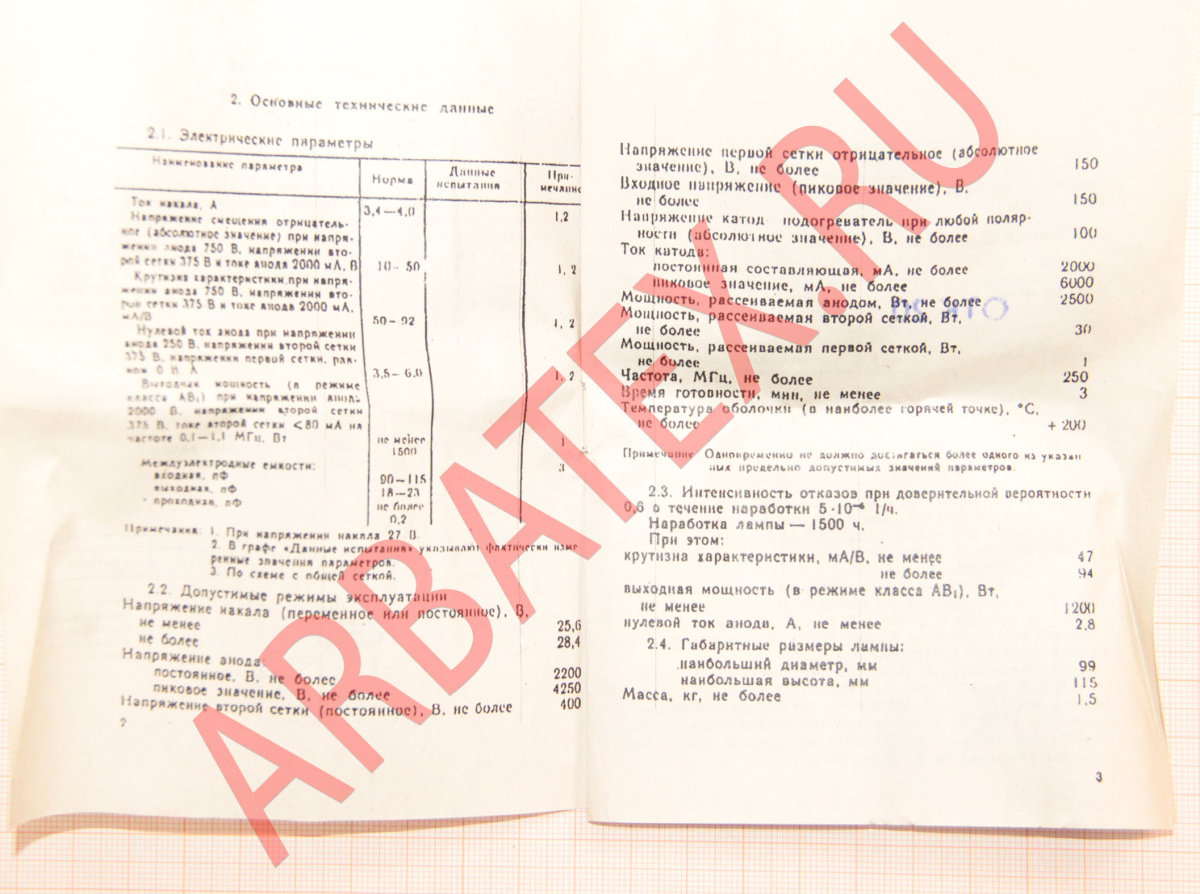

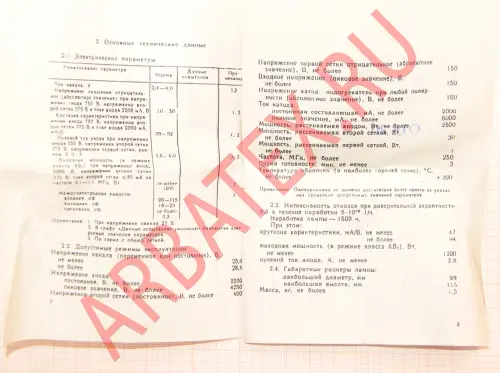

Основные технические параметры
Напряженин накала	27 В
Ток накала	3,4-4,0 А
Напряжение смещения отрицательное (при ua=750 В, uc2=375 В, ia=2000 мА)	10-50 В
Напряжение запирания на первой сетке (при ua=2000 В, uc2=375 В, ia=20 мА)	не более 150 В
Нулевой ток анода (при ua=250 В, uc2=375 В, uc1=0 В)	3,5-6 А
Обратный ток первой сетки (при ua=1000 В, uc2=375 В, ia=2000 мА)	не более 80 мкА
Ток второй сетки (при ua=750 В, uc2=375 В, ia=2000 мА)	25 ± 60 мА
Крутизна характеристики (при ua=750 В, uc2=375 В, ia=)	44-72 мА/В
Выходная мощность
- в режиме класса АВ на чатоте 0,1 - 1 МГц	не менее 1,5 кВт
- в режиме класса В на частоте 250 МГц	не более 1,2 кВт
Межэлектродные ёмкости, пФ
- входная	не более 115
- выходная	не более 23
- проходная	не более 0,2

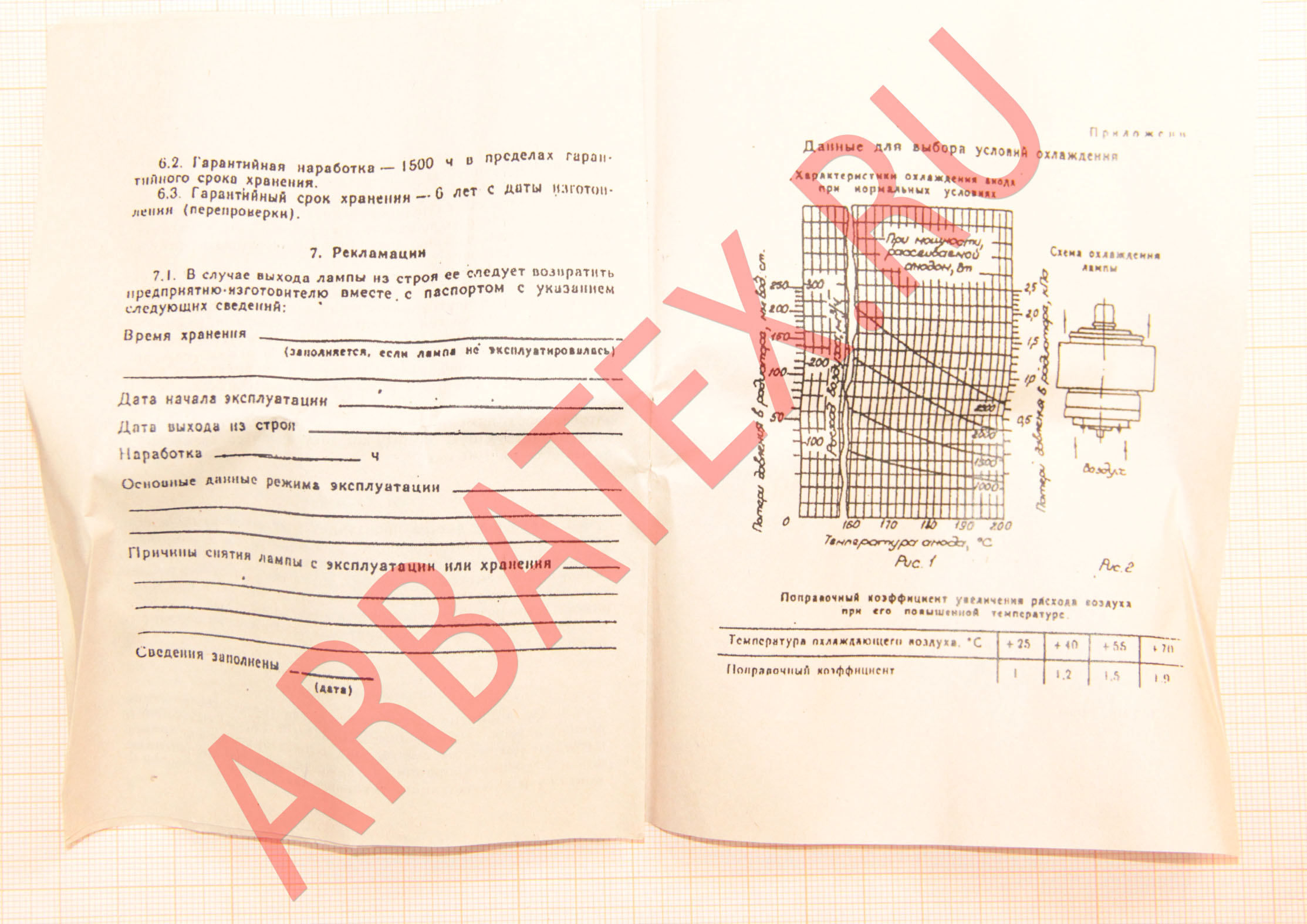

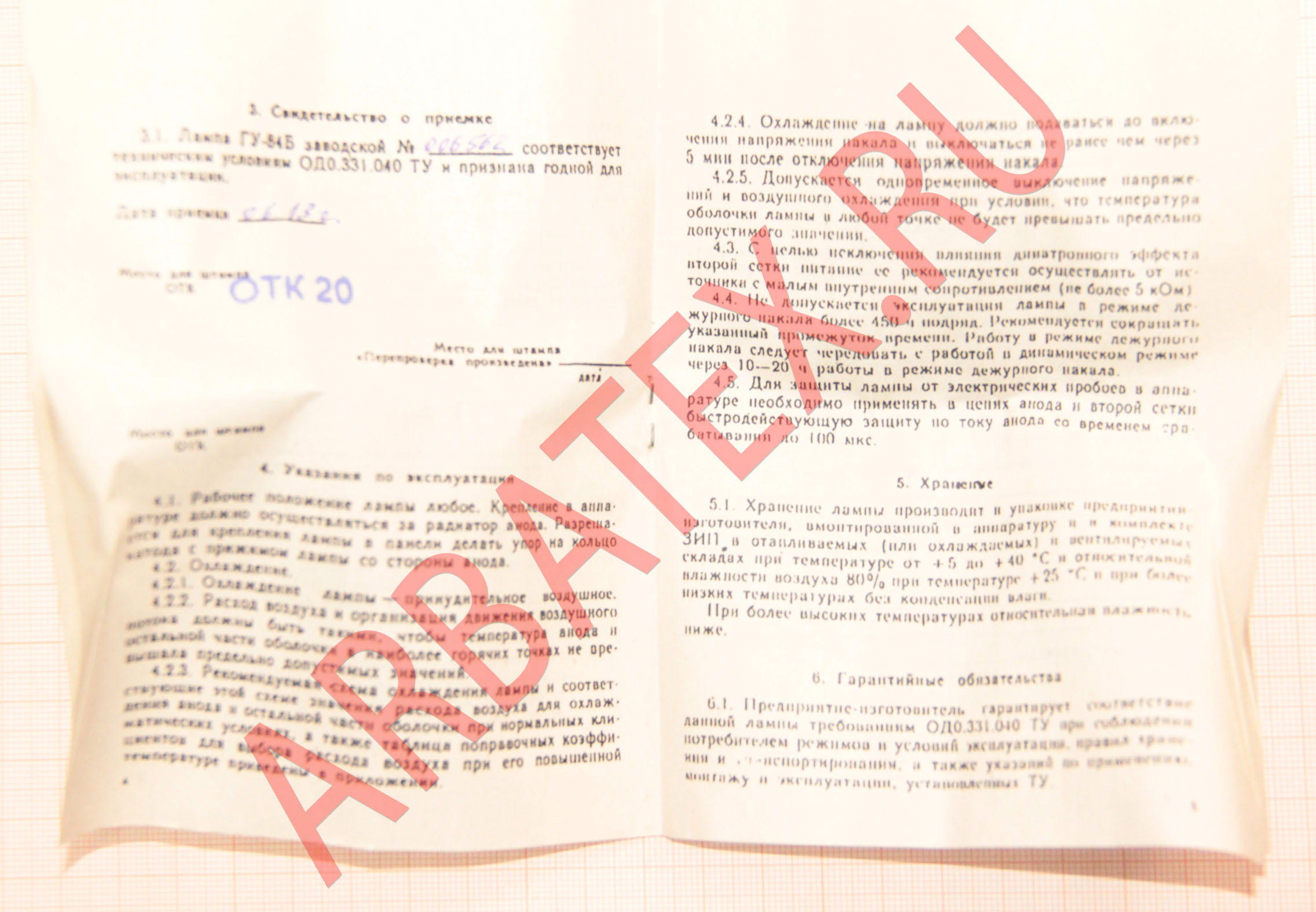

Предельные эксплуатационные характеристики
Напряжение накала	25,6-28,4 В
Напряжение анода:
- постоянное	2,2 кВ
- мгновенное значение	4,25 кВ
Напряжение второй сетки	400 В
Напряжение первой сетки отрицательное (абсолютное значение)	150 В
Входное напряжение (амплитудное значение)	150 В
Напряжение катод-подогреватель (абсолютное значение)	100 В
Ток катода:
- постоянная составляющая	2 А
- мгновенное значение	6 А
Интервал рабочих температур окружающей среды	от -10 до +70 С
