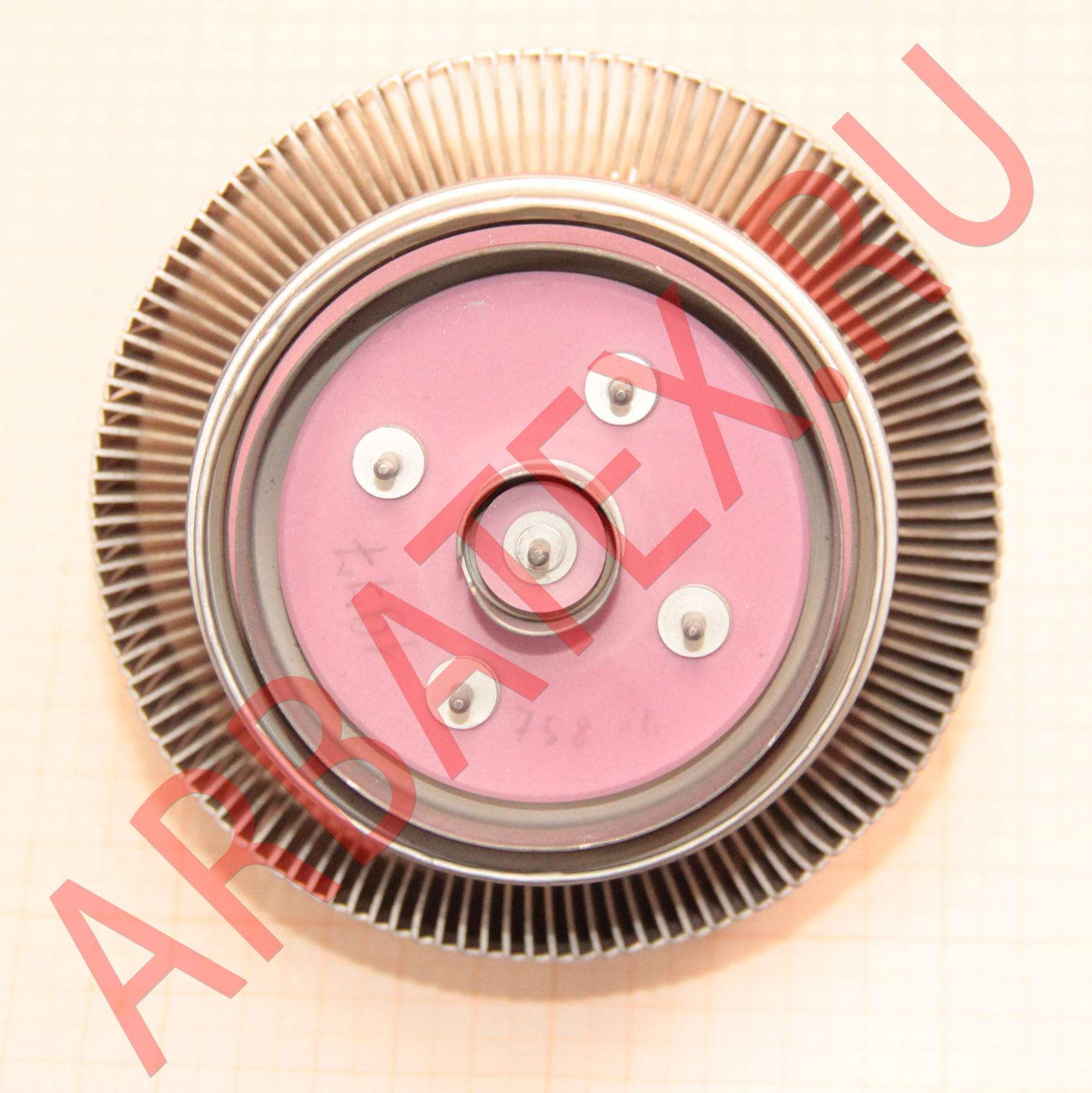

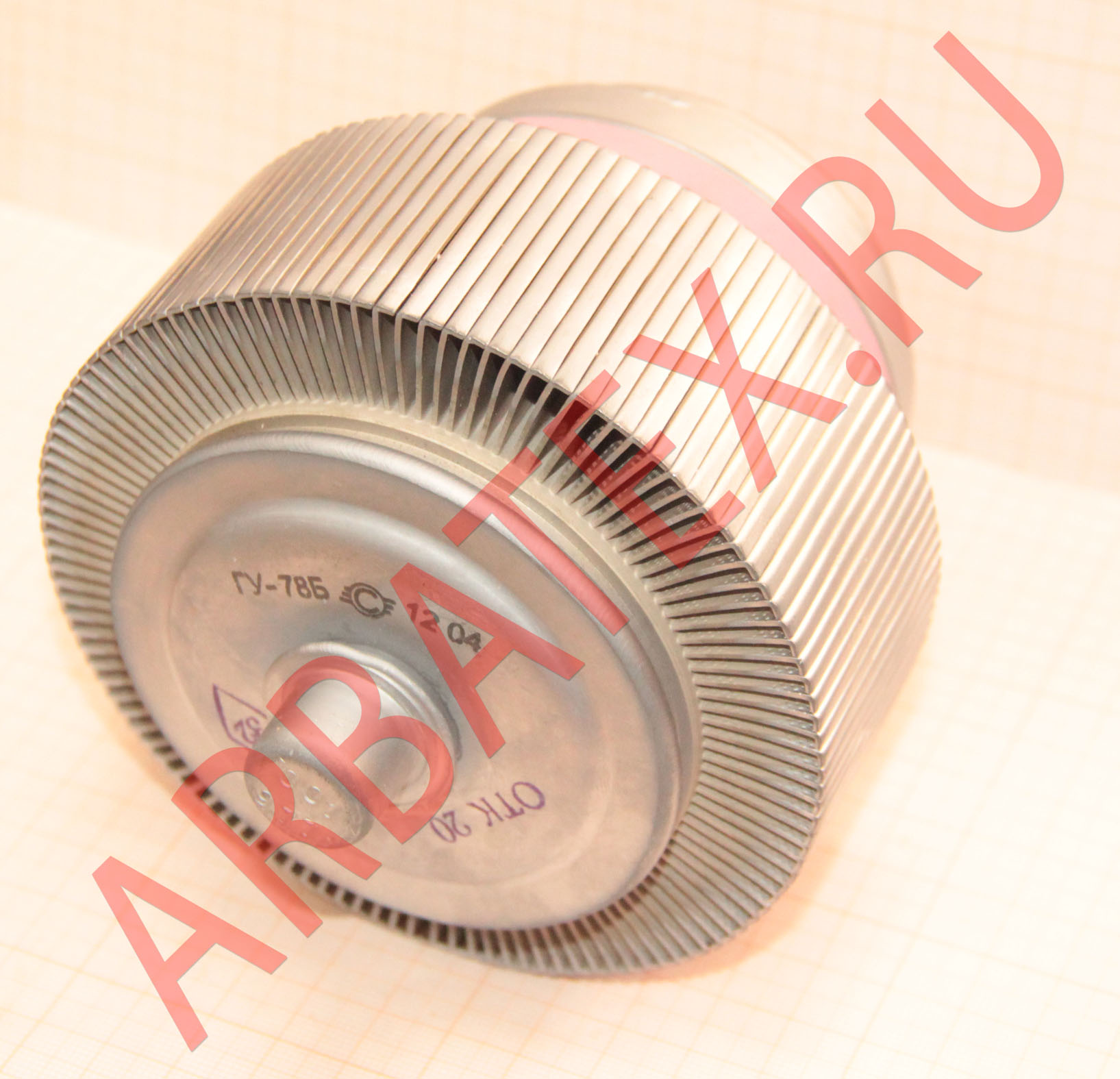

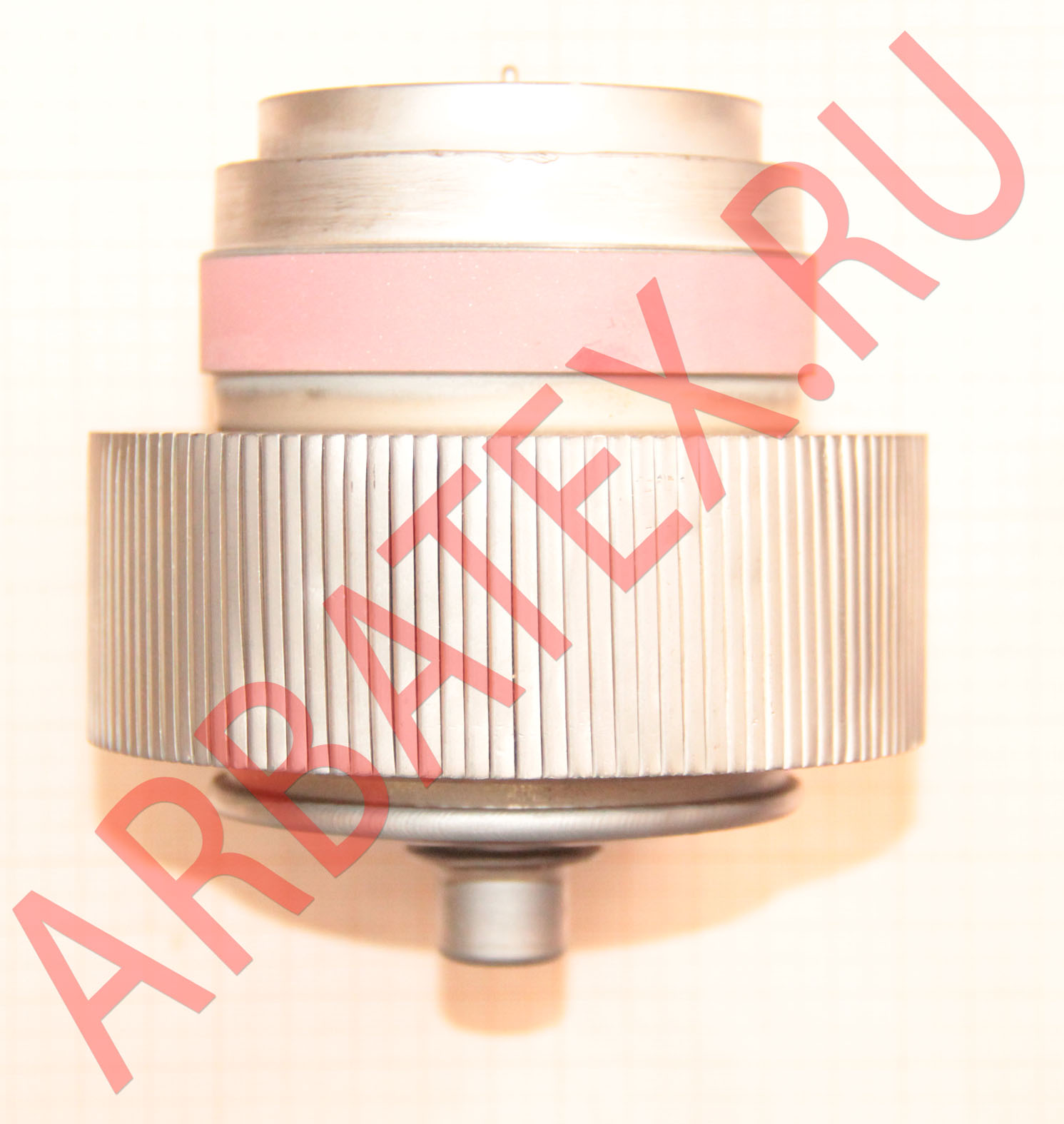

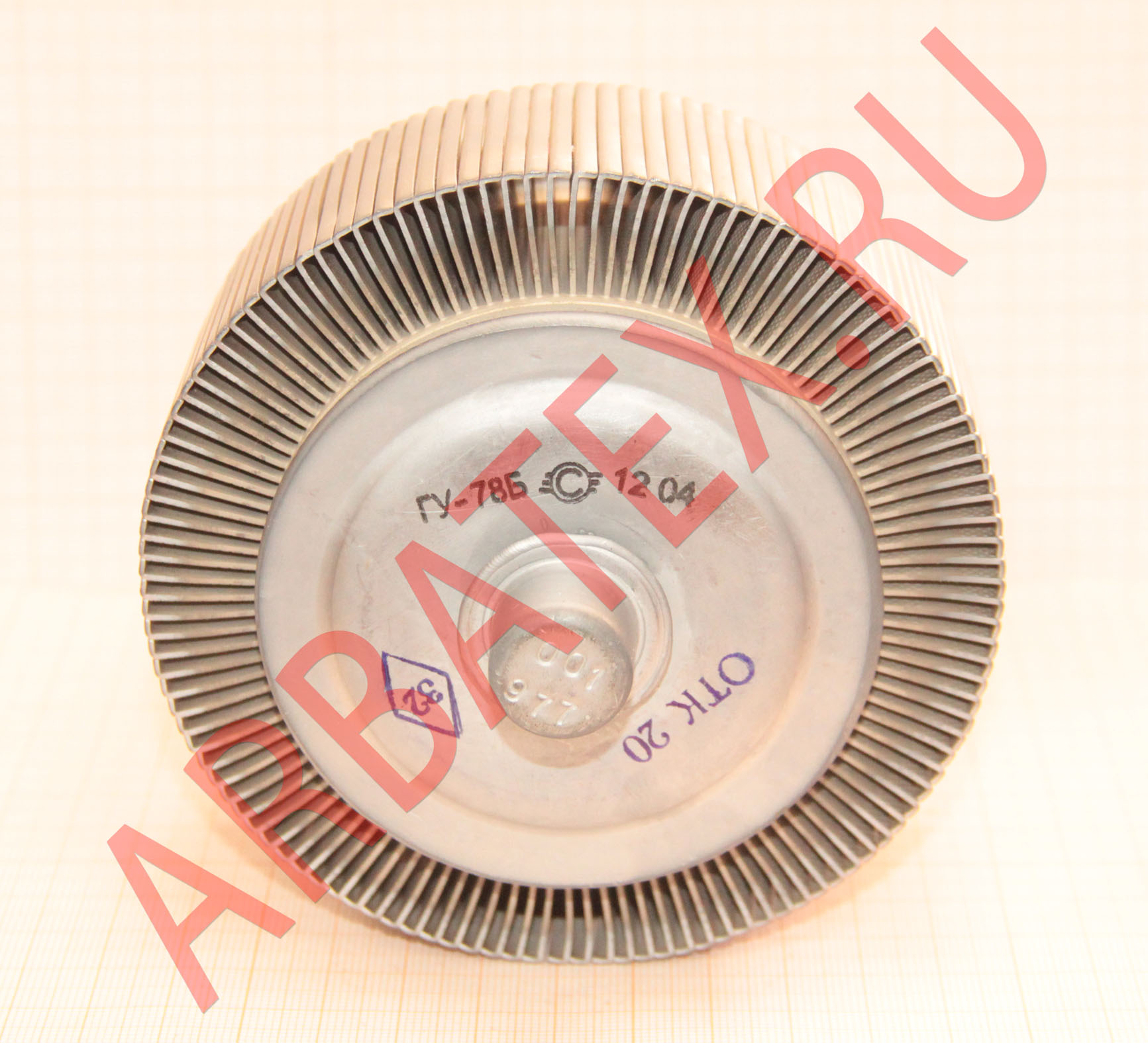

ГУ-78Б тетрод генераторный

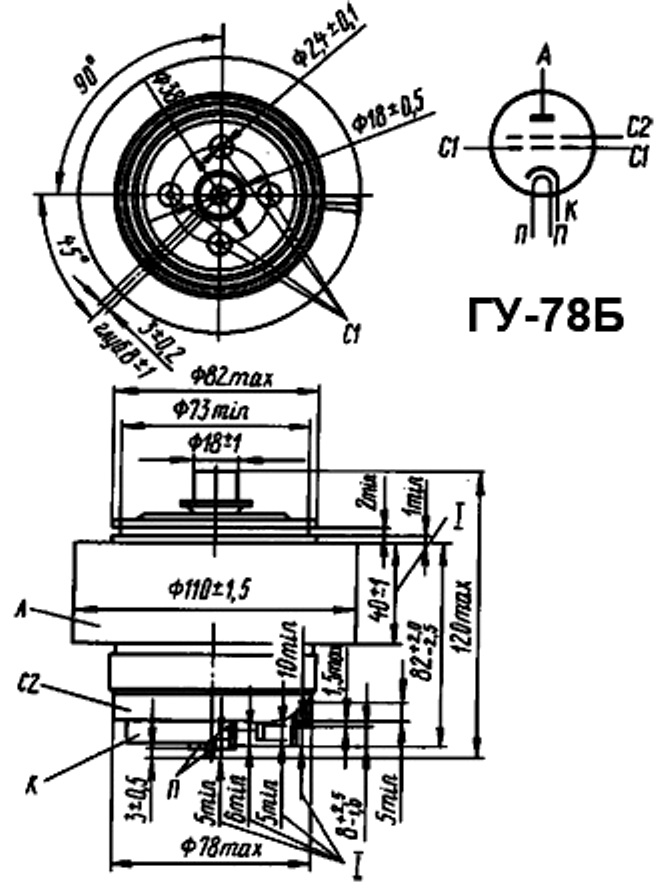

Описание

ГУ-78Б тетрод генераторный относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции тетрод генераторный состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики

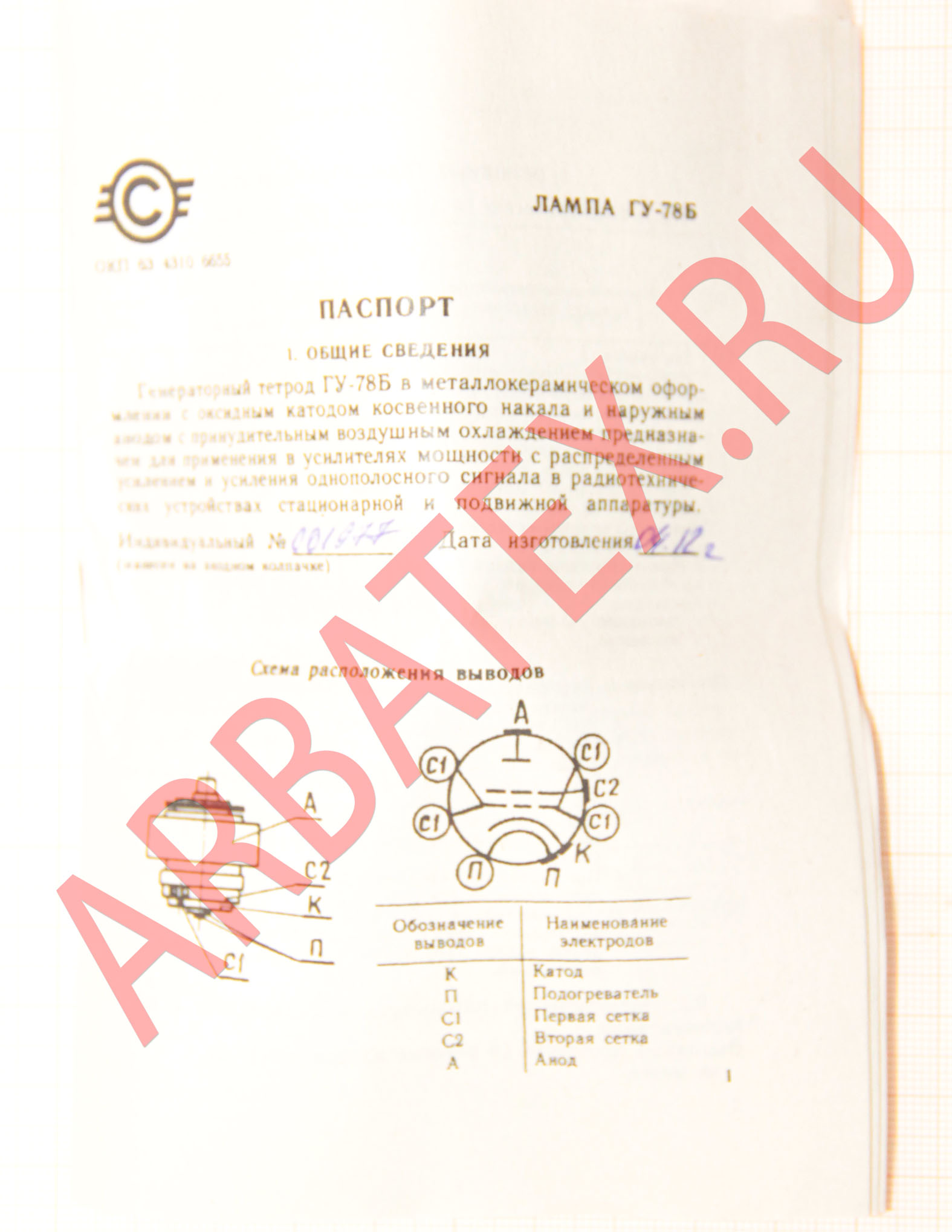

Генераторный тетрод ГУ-78Б предназначен для усиления высокочастотных колебаний в усилителях однополосного сигнала мощностью до 2,5 кВт на частотах до 250 МГц.

Катод-оксидный косвенного накала.

Оформление - металлокерамическое.

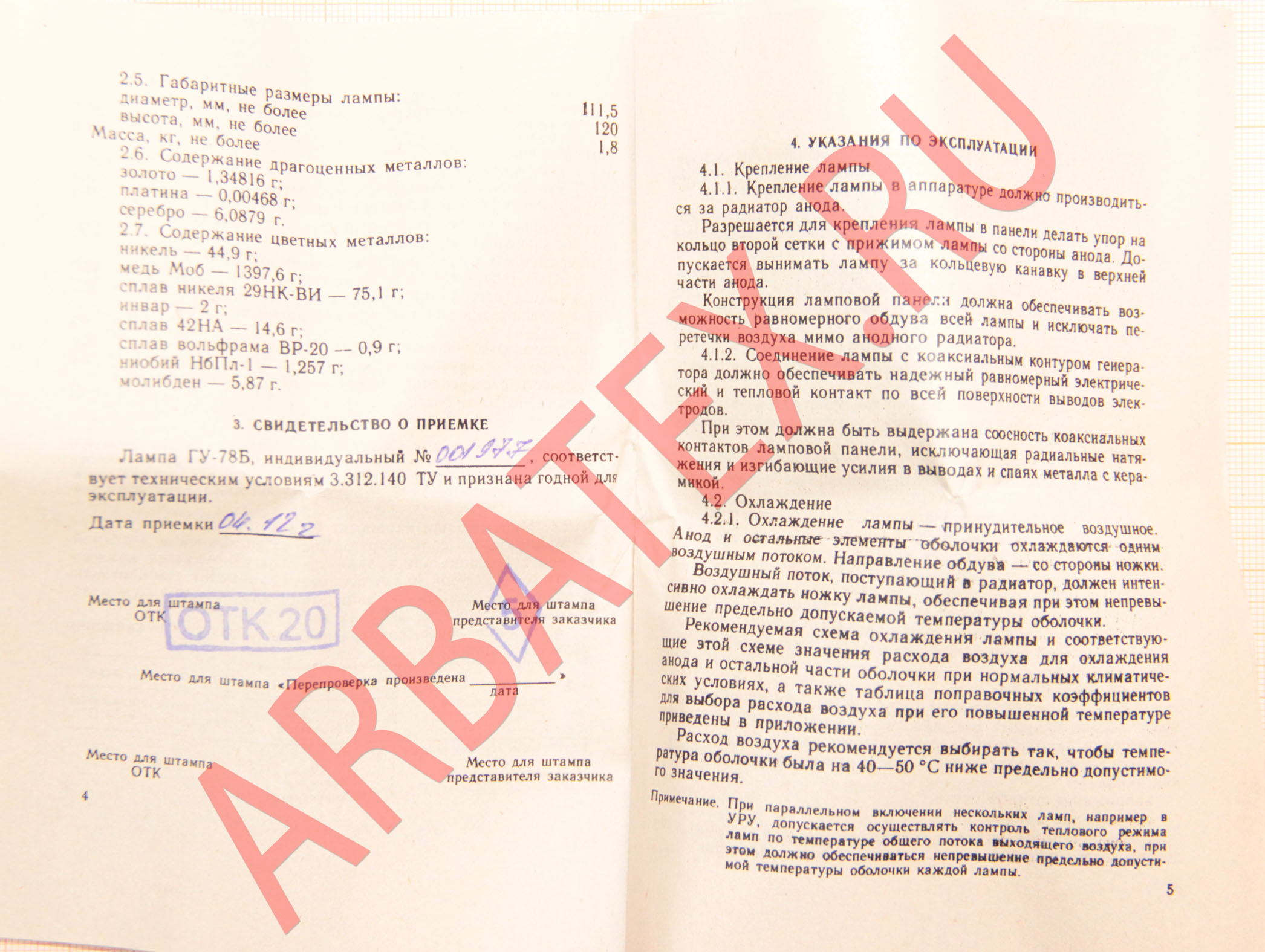

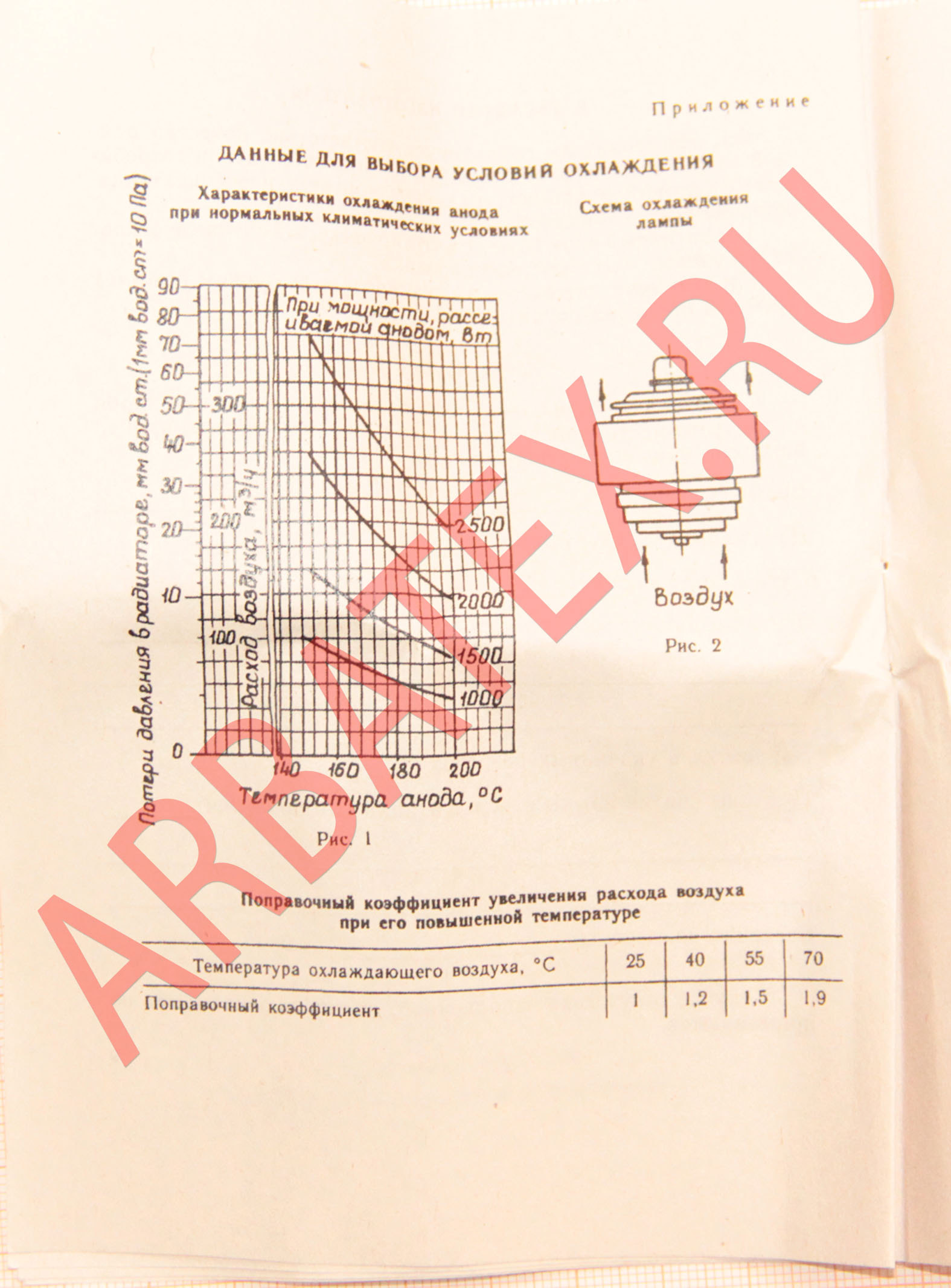

Охлаждение - принудительное воздушное не менее 280 м3/ч.

Масса - 1,8 кг.

Технические условия: СБ3.312.140 ТУ.

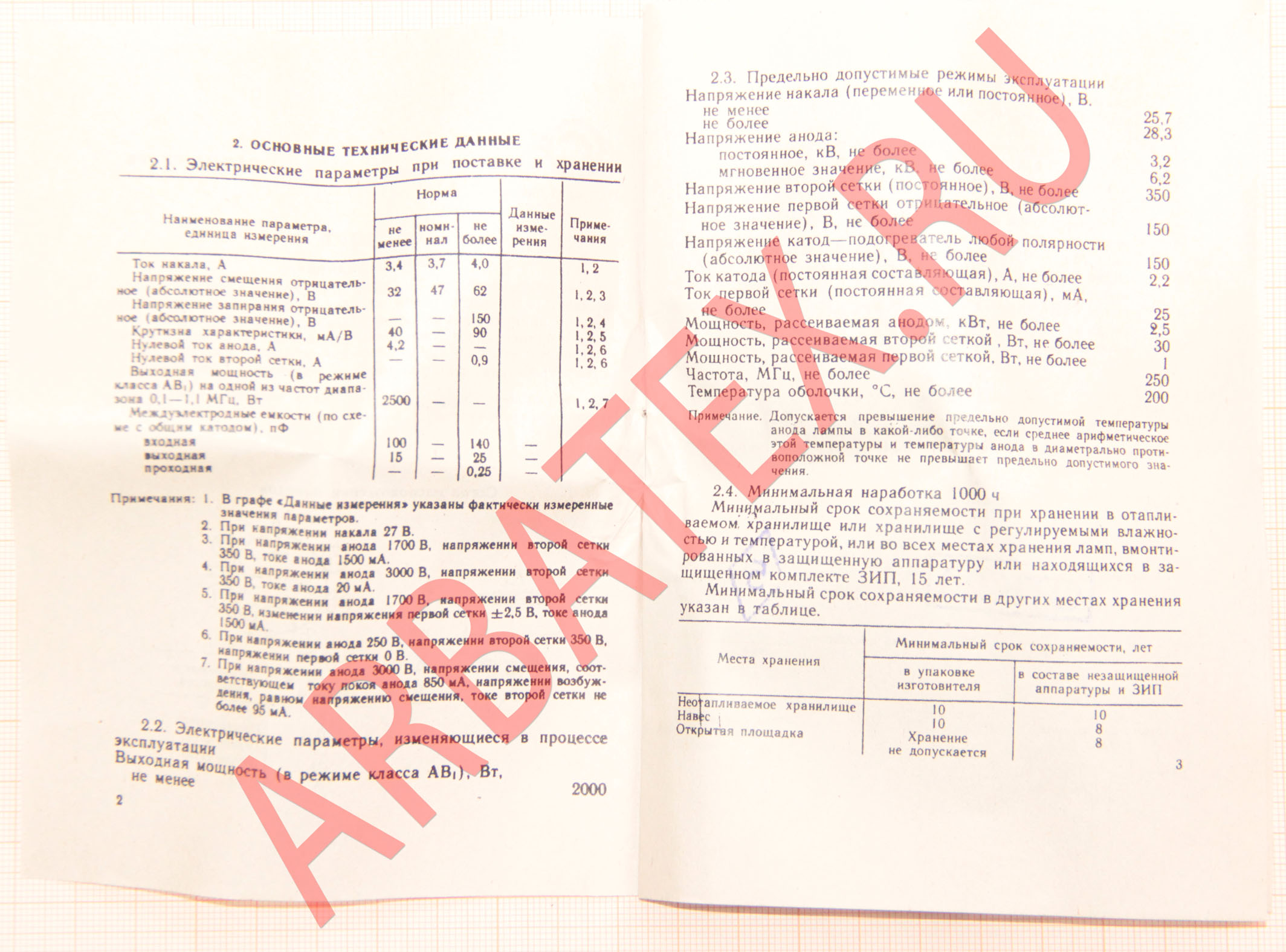

Основные технические параметры
Напряжение накала	27 В
Ток накала	3,4-4,0 А
Напряжение анода	1,7 кВ
Напряжение 2-й сетки	300 В
Напряжение смещения 1-й сетки, отрицательное	51 В
Напряжение запирания (при ua=3 кВ; la=20 мА), отрицательное	не более 150 В
Ток анода	1,5 А
Ток анода нулевой (при ua=250 В; uc1=0 В)	не менее 4,2 А
Ток 2-й сетки нулевой (при ua=250 В; uc1=0 В)	не более 0,9 мА
Крутизна характеристики	60 ± 20 мА/В
Выходная мощность в режиме класса АВ1 (при uн=27 В)	2,5 кВт
Выходная мощность в режиме класса АВ1 (при uн=25,7 В)	2,2 кВт
Междуэлектродные емкости:
- входная	100-150 пФ
- выходная	15-30 пФ
- проходная	не более 0,25 пФ
Долговечность	не менее 1000 ч

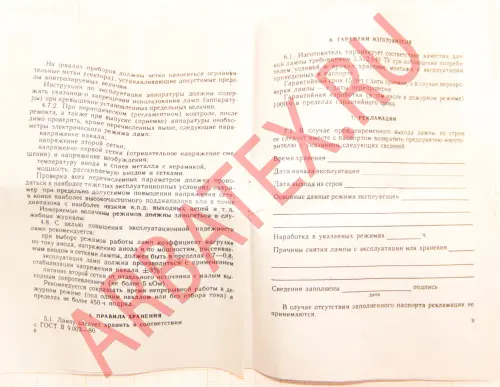

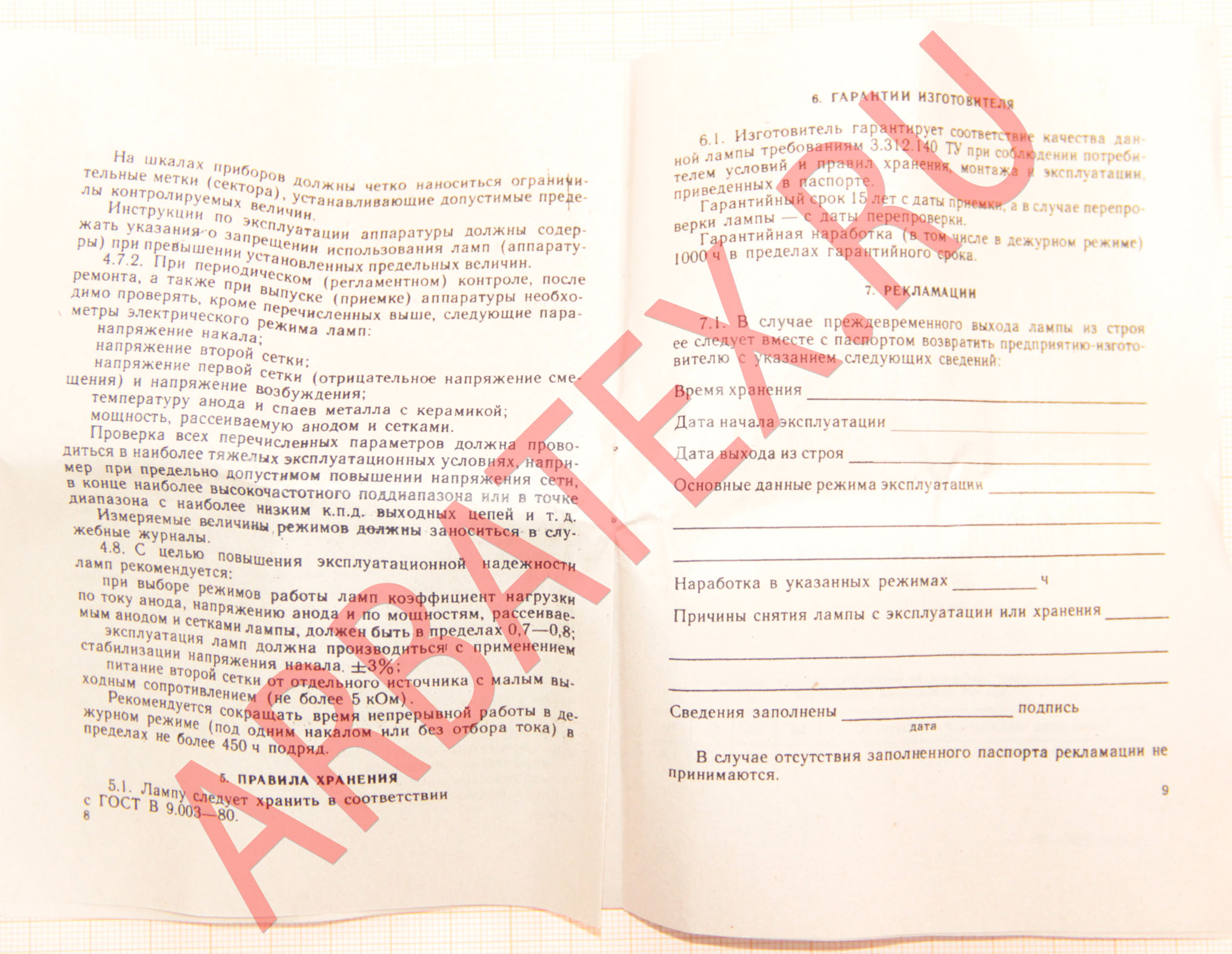

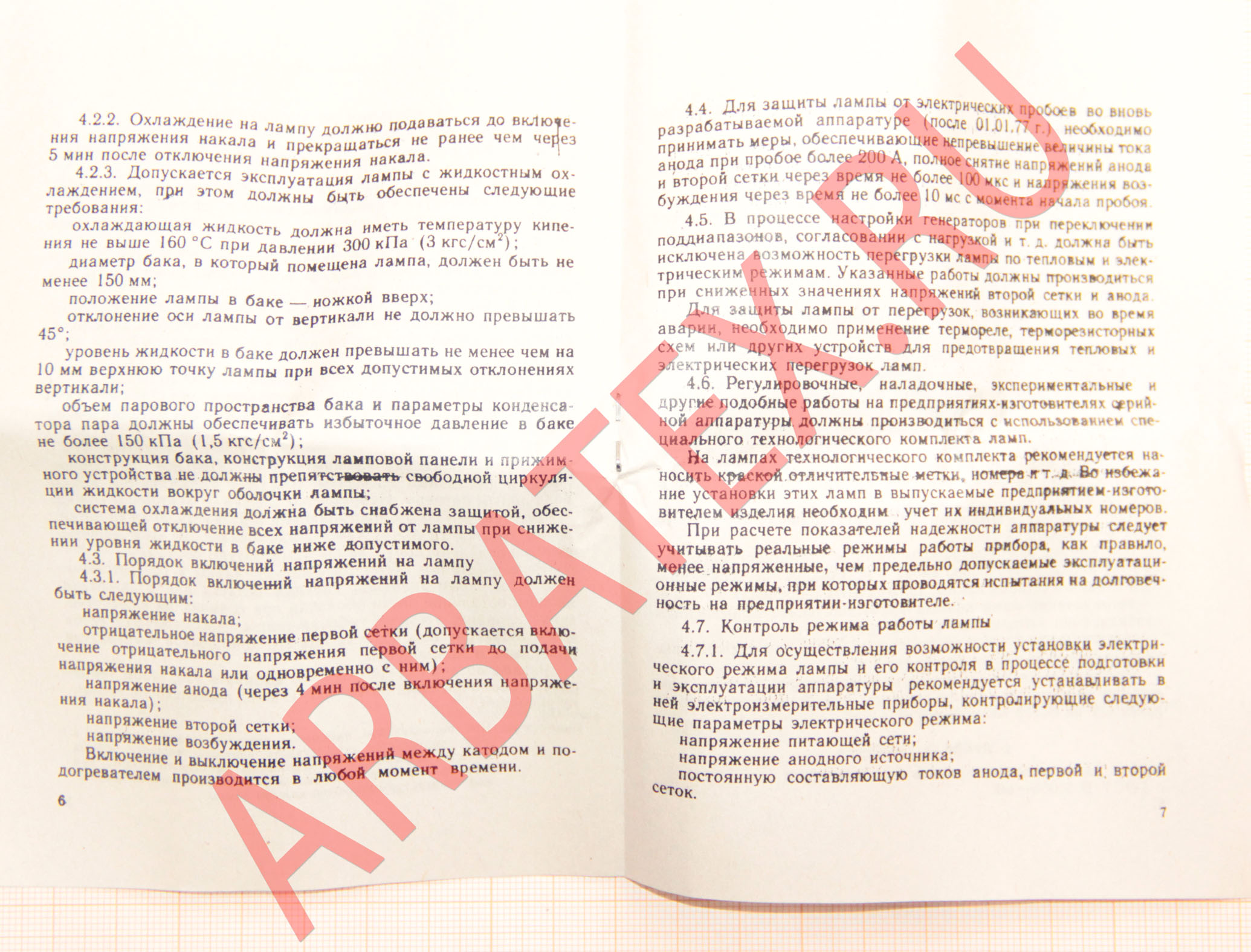

Предельные эксплуатационные характеристики
Напряжение накала	25,7-28,3 В
Напряжение анода постоянное	3 кВ
Напряжение анода (мгновенное значение)	6,2 кВ
Напряжение 2-й сетки постоянное	350 В
Отрицательное напряжений 1-й сетки (абсолютное значение)	150 В
Ток катода	2,2 А
Ток 1-й сетки (постоянная составляющая)	25 мА
Мощность, рассеиваемая анодом	2,5 кВт
Мощность, рассеиваемая 2-й сеткой	30 Вт
Мощность, рассеиваемая 1-й сеткой	1 Вт
Рабочая частота	250 МГц
Время разогрева катода	240 с
Температура оболочки и спаев	200 °С
