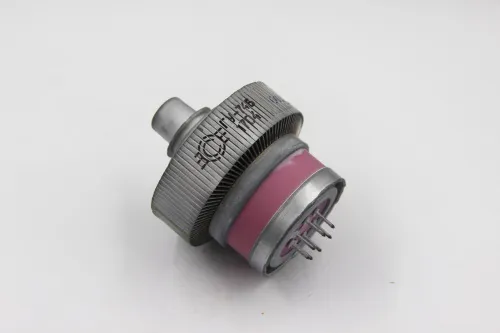

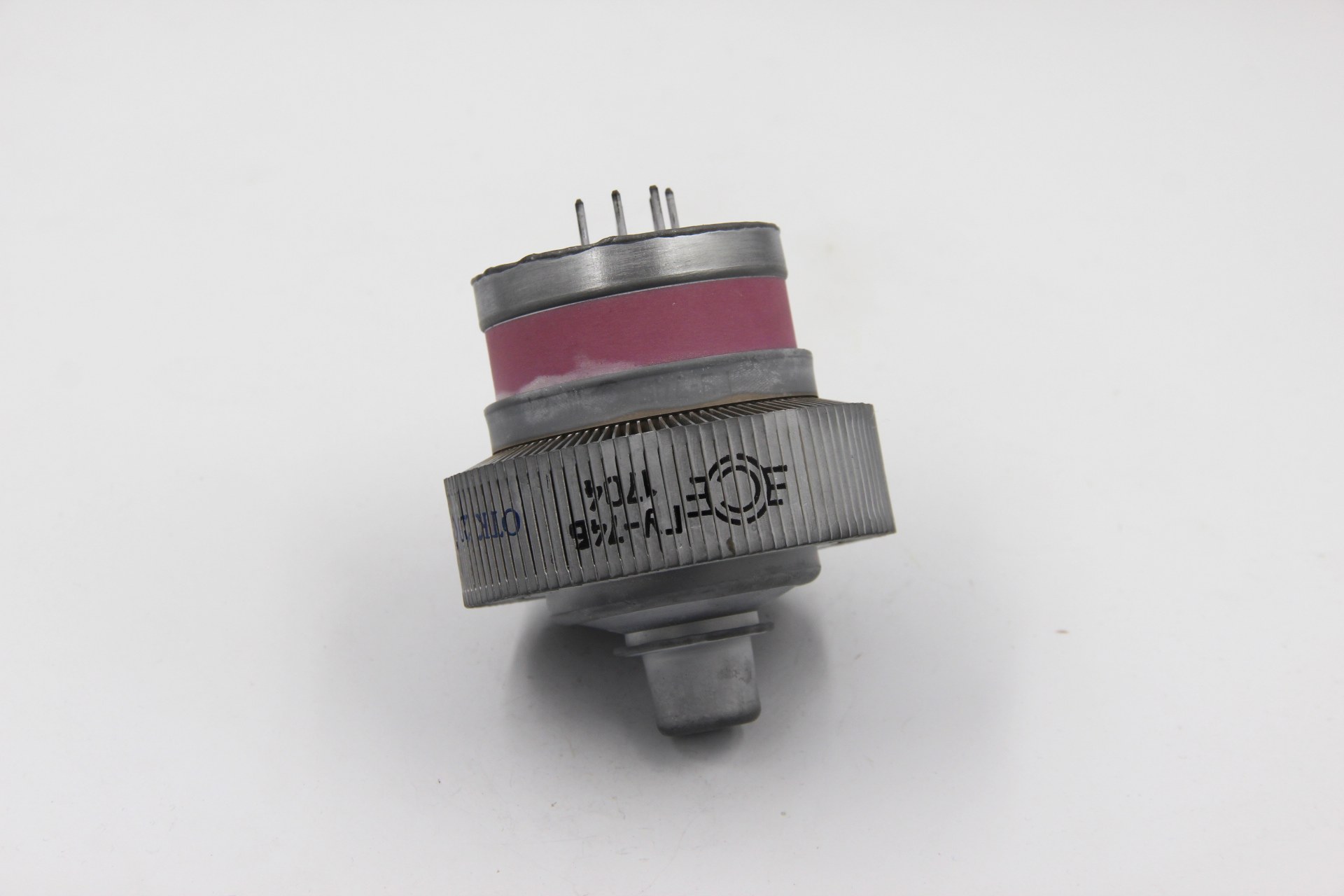

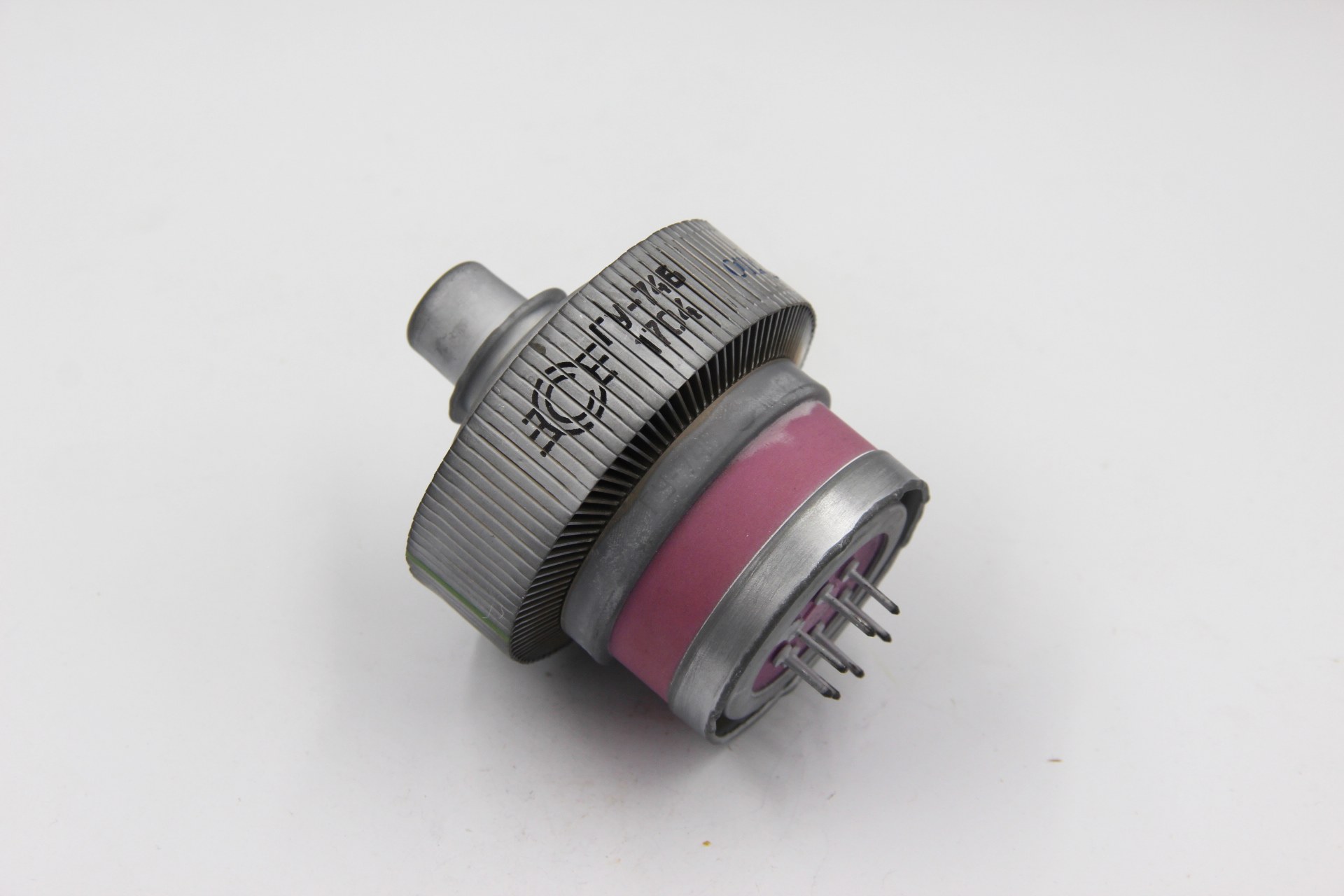

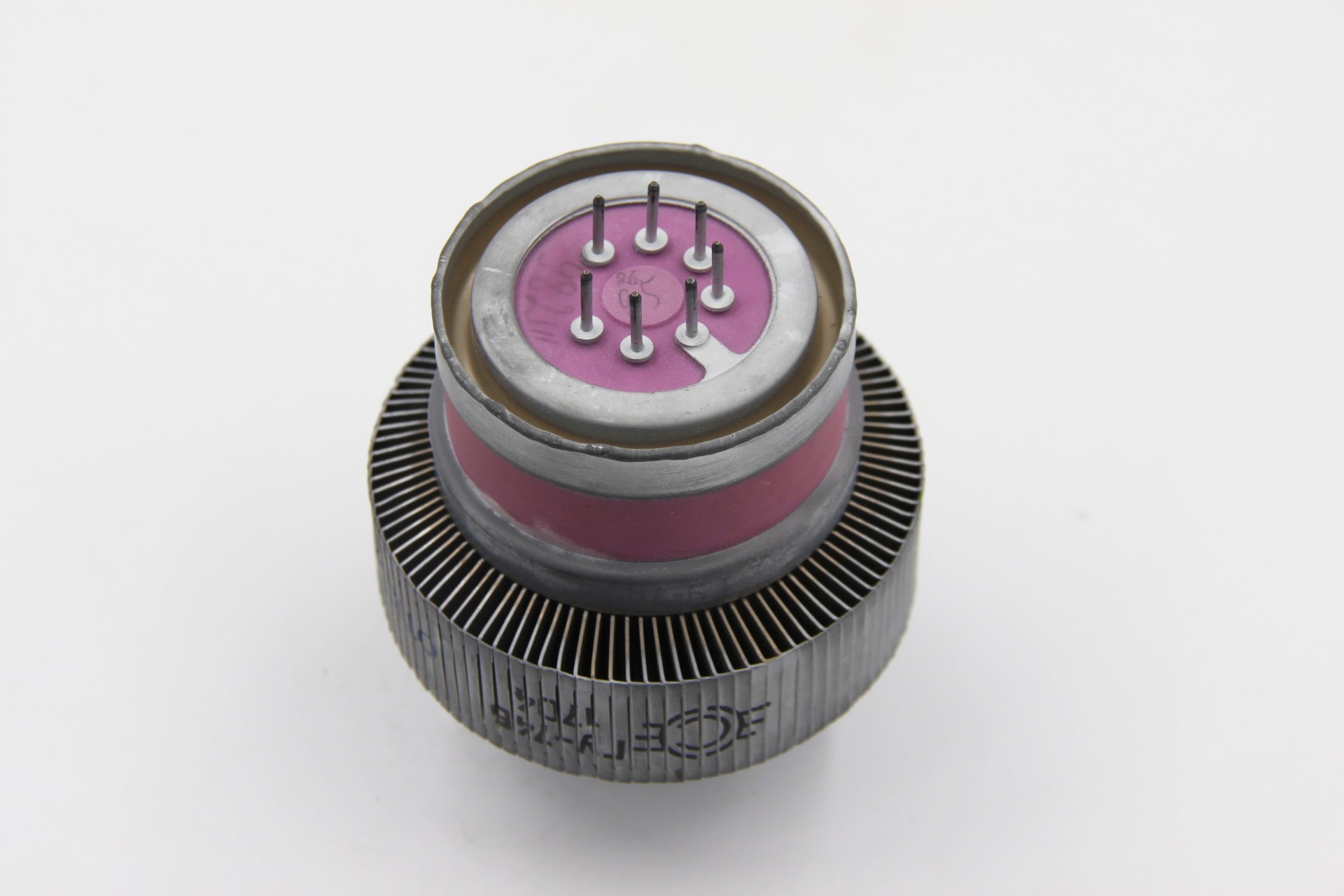

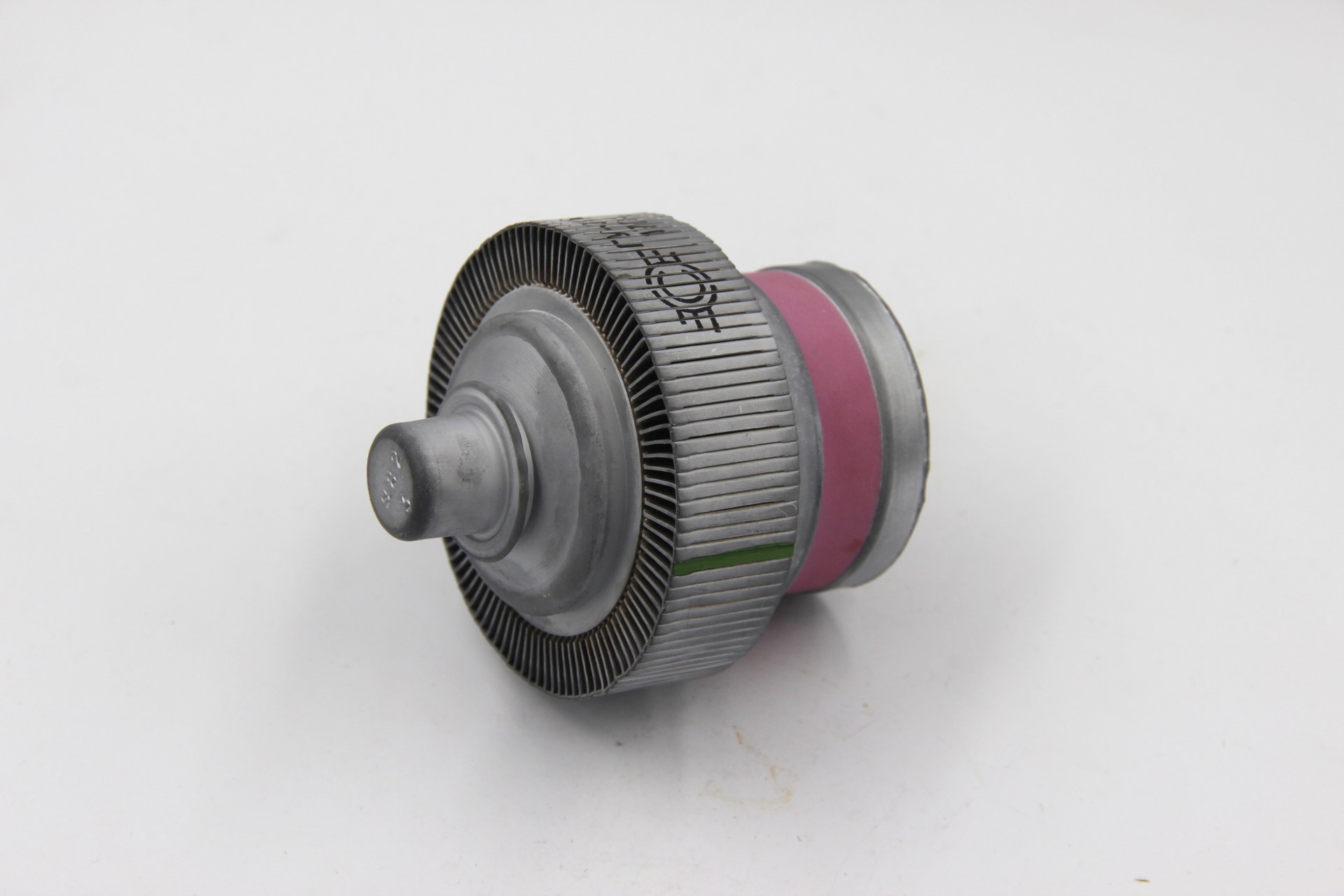

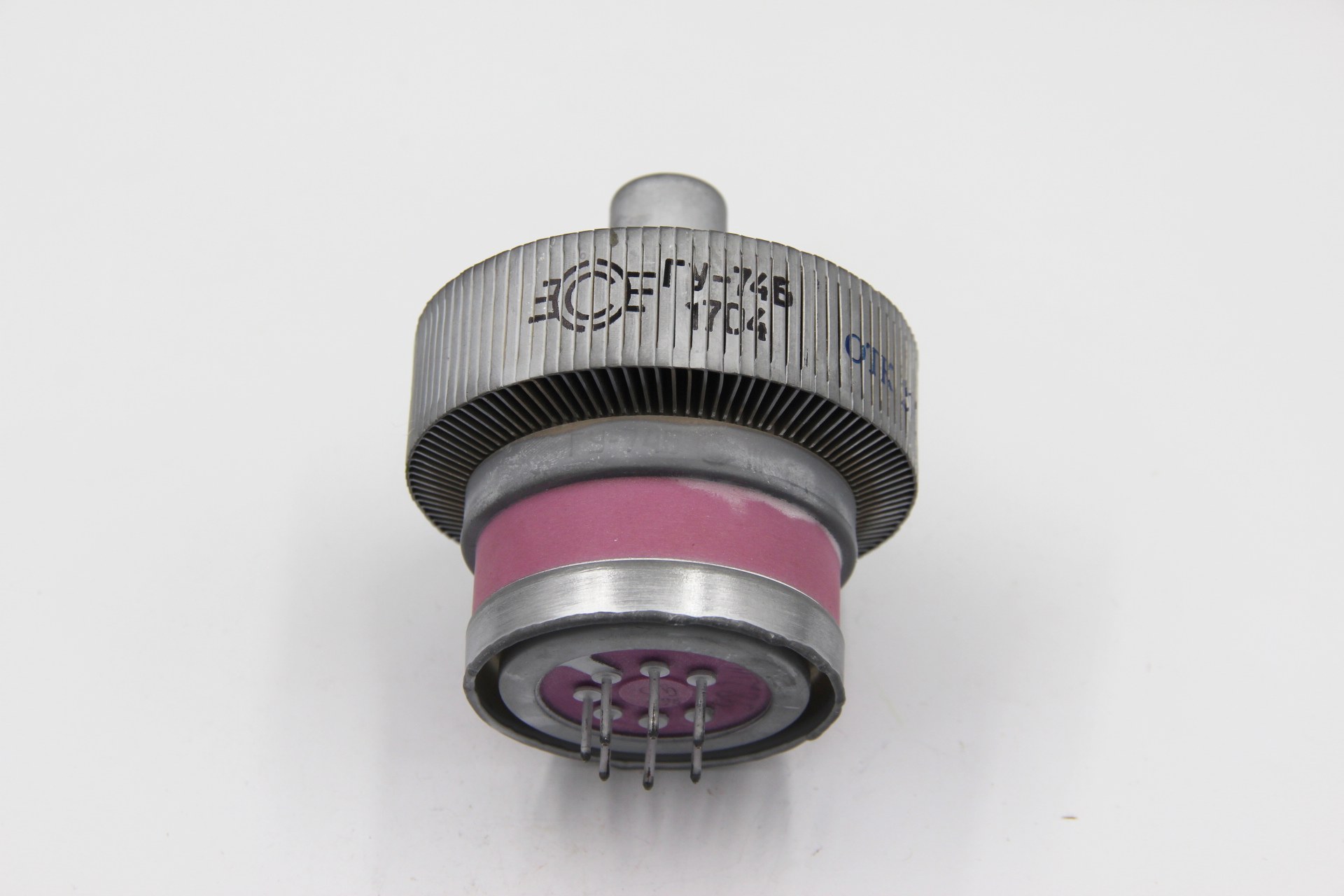

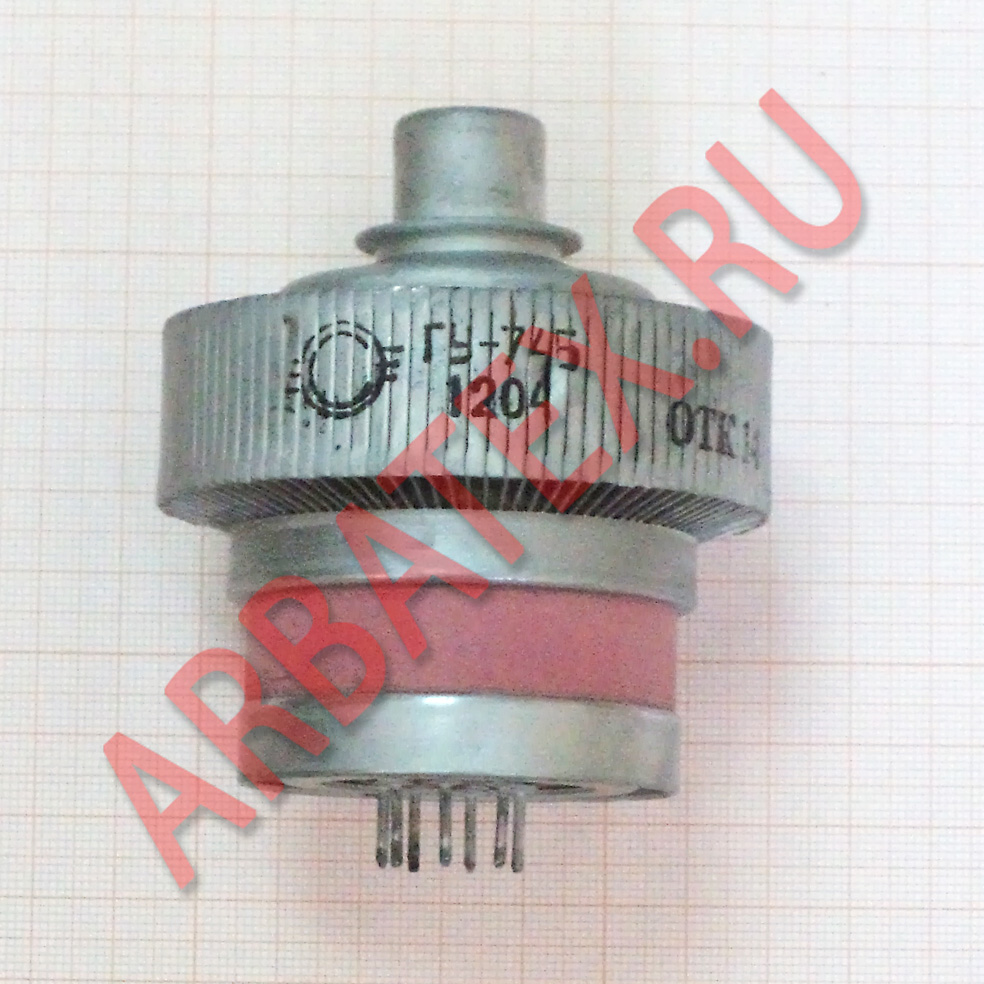

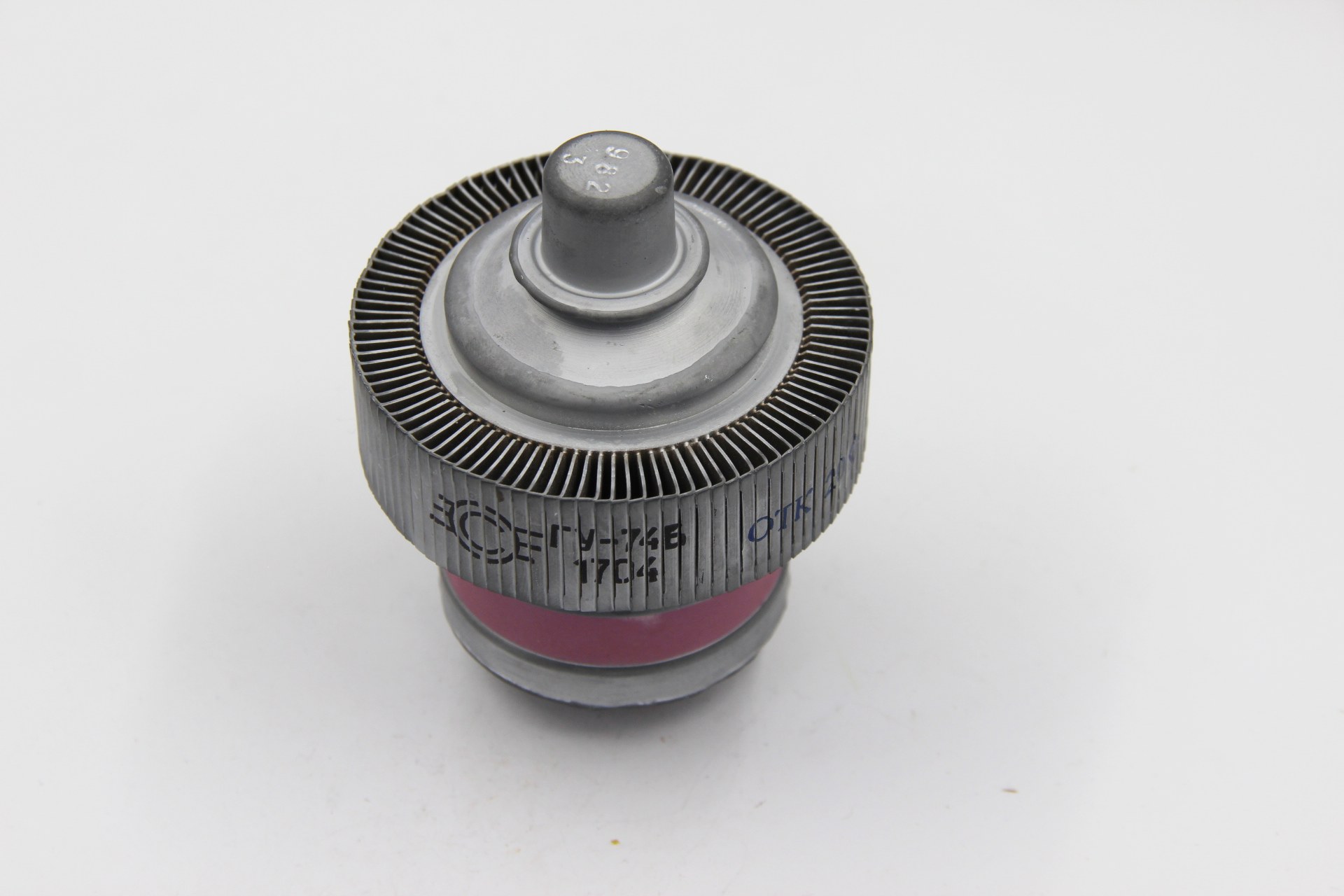

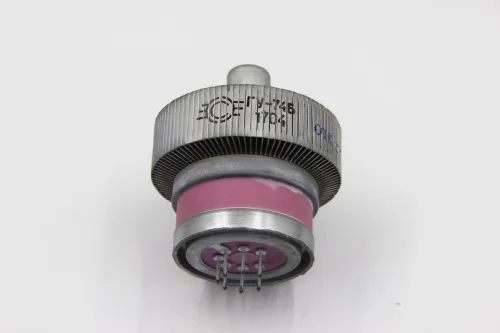

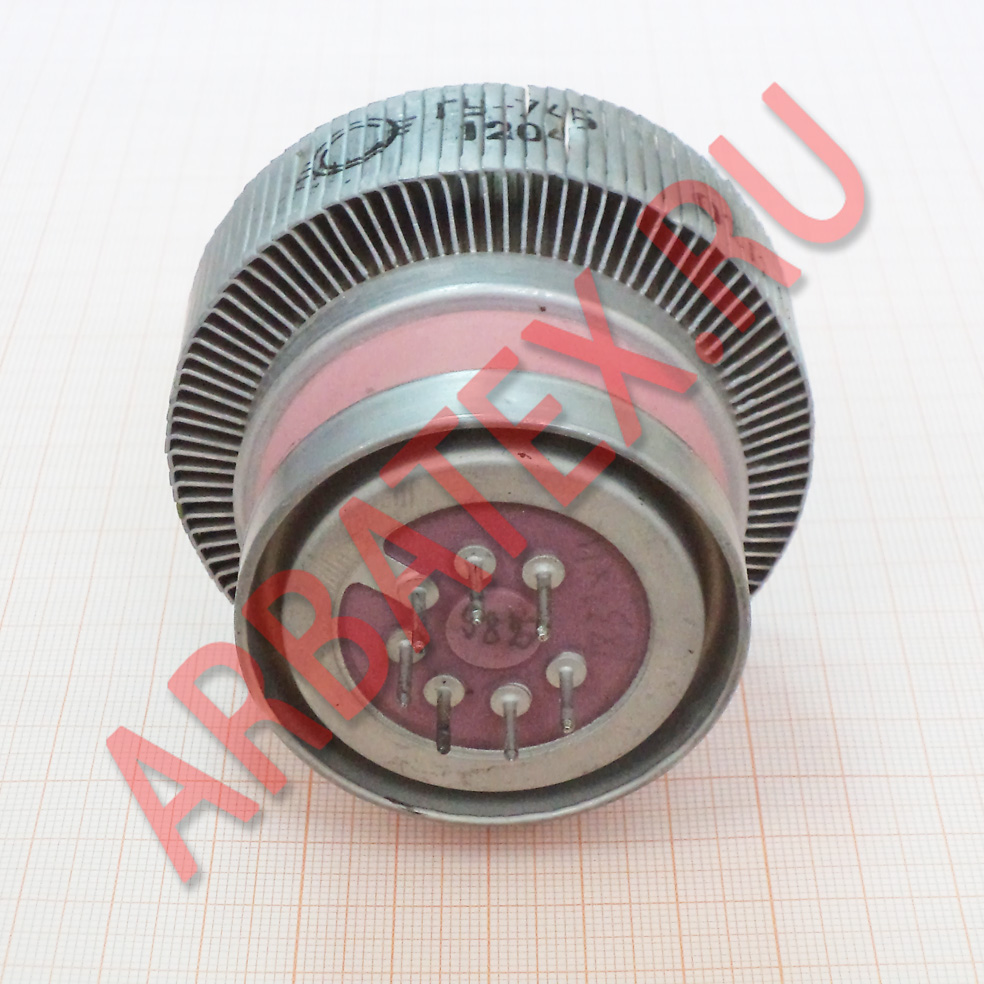

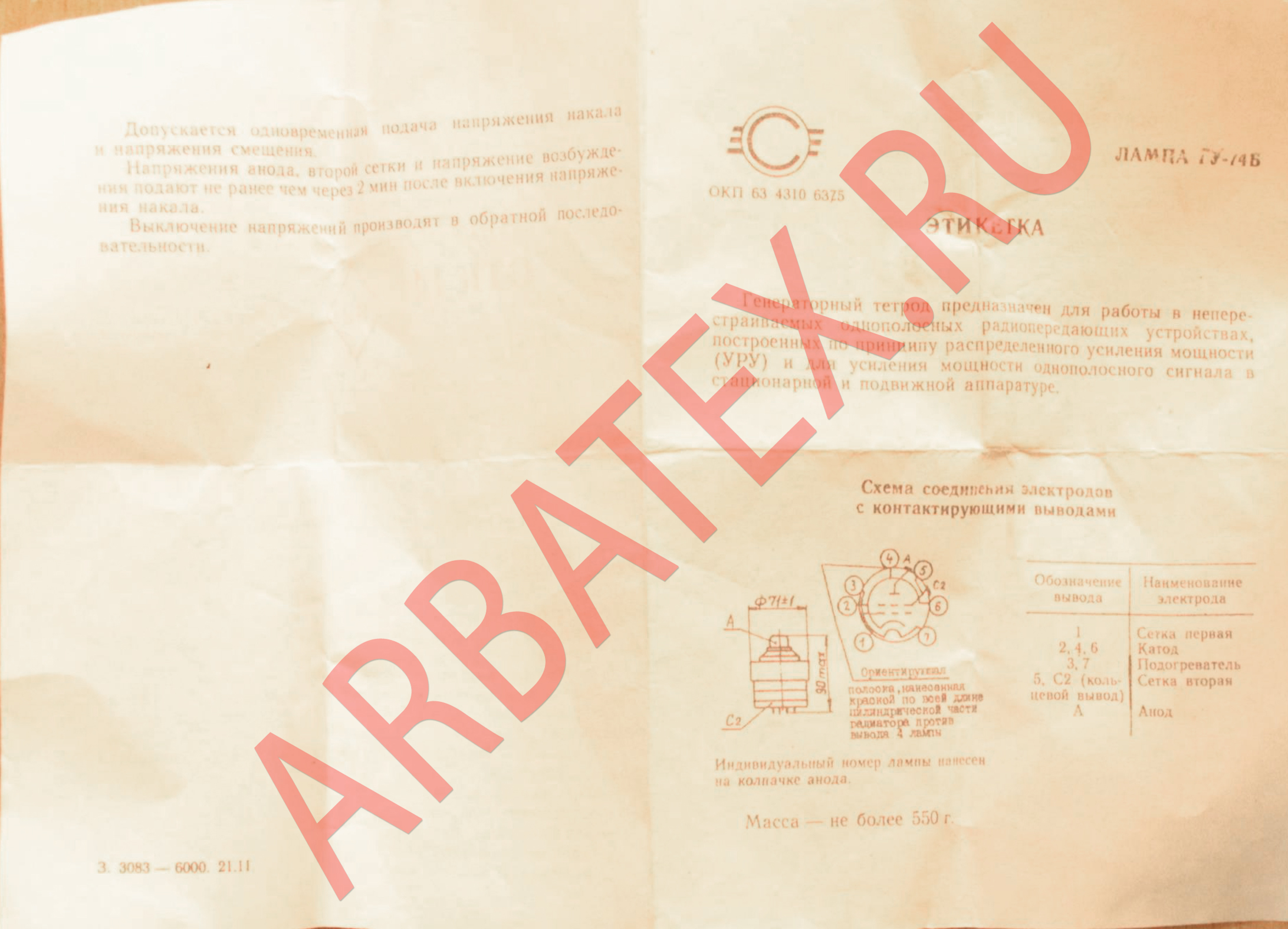

ГУ-74Б тетрод генераторный

Описание

ГУ-74Б генераторный триод относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции генераторный триод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

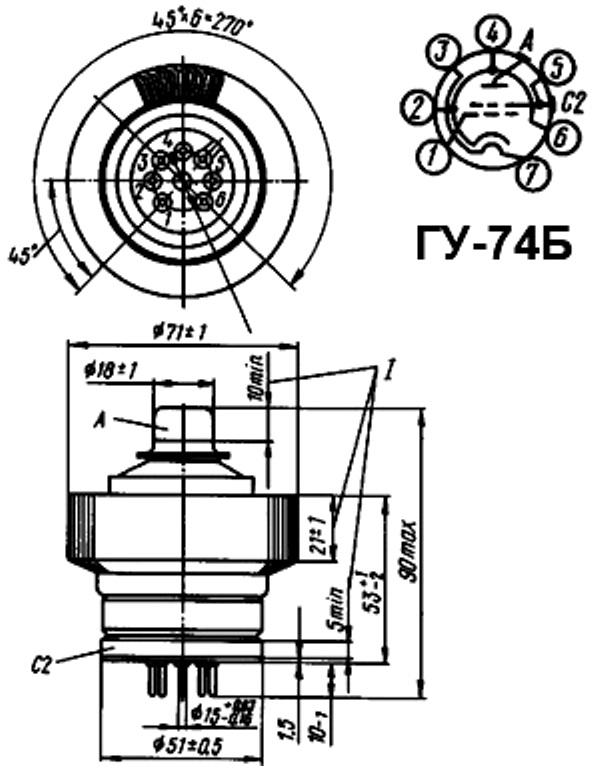

Параметры и характеристики

Генераторный тетрод ГУ-74Б для работы в неперестраиваемых однополосных радиопередающих устройствах и усиления однополосного сигнала на частотах до 60 МГц.

Оформление - металлокерамическое.

Охлаждение - воздушное принудительное 35 м3/ч.

Масса: 550 г.

Технические условия: СБ3.312.115 ТУ1.

Основные технические параметры ГУ-74Б:
при uн=12,6 В, uа=1 кВ, uc2=300 В, iа=600 мА
Ток накала	3,6 ± 0,3 А
Напряжение смещения 1-й сетки отрицательное	24 ± 6 В
Ток анода (при uа=250 В, uс1=0)	не менее 1400 мА
Ток 2-й сетки (при uа=250 В, uс=0)	не более 360 мА
Ток 2-й сетки	не более 20 мА
Ток 1-й сетки обратный	не более 50 мкА
Крутизна характеристики	32 ± 6 мА/В
Коэффициент усиления 1-й сетки относительно 2-й сетки	6,5 ± 2
Колебательная мощность в режиме класса АВ1
- при uн=12,6 В	не менее 550 Вт
- при uн=11,3 В	не менее 440 Вт
Время готовности	не более 2,5 мин
Междуэлектродные емкости, пФ:
- входная	51 ± 5
- выходная	11 ± 2
- проходная	0,09
Долговечность	не менее 1000 ч

Предельные эксплуатационные характеристики
Напряжение накала	11,9 - 13,3 В
Ток катода (эффективное значение)	1,5 А
Ток анода	0,5 А
Напряжение анода:
постоянное	2 кВ
пиковое	4 кВ
Напряжение 2-й сетки	300 В
Напряжение 1-й сетки отрицательное	150 В
Мощность, рассеиваемая анодом	600 Вт
Мощность, рассеиваемая 2-й сеткой	15 Вт
Мощность, рассеиваемая 1-й сеткой	2 Вт
Рабочая частота	60 МГц
Температура оболочки	200 С
Интервал рабочих температур окружающей среды	от -60 до +50 С
