ГУ-71Б генераторный пентод

Описание ГУ-71Б

ГУ-71Б генераторный триод относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции генераторный триод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГУ-71Б:

ГУ-71Б

Генераторный пентод ГУ-71Б для линейного усиления однополосного сигнала, а также усиления высокочастотных колебаний на частотах до 75 МГц.

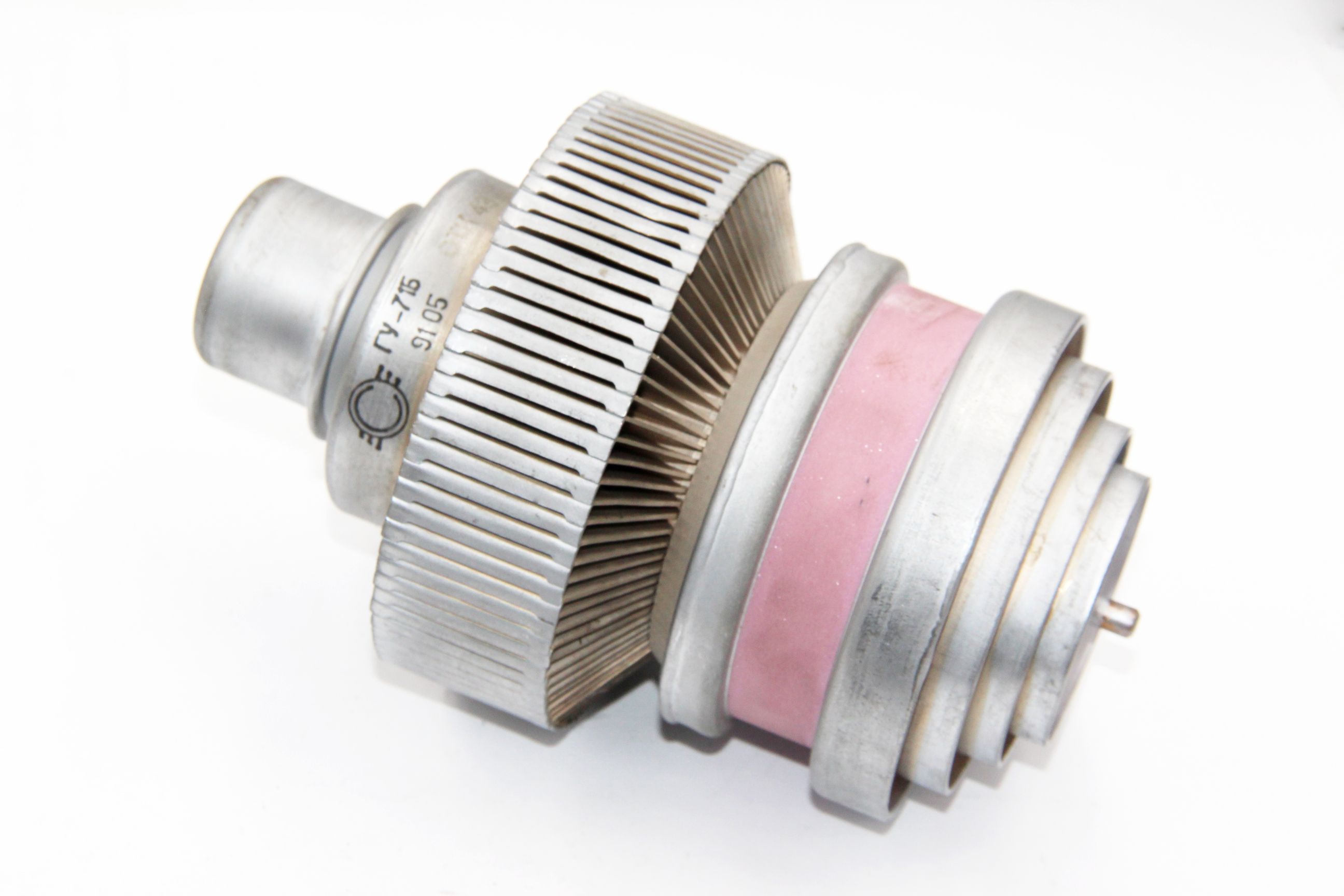

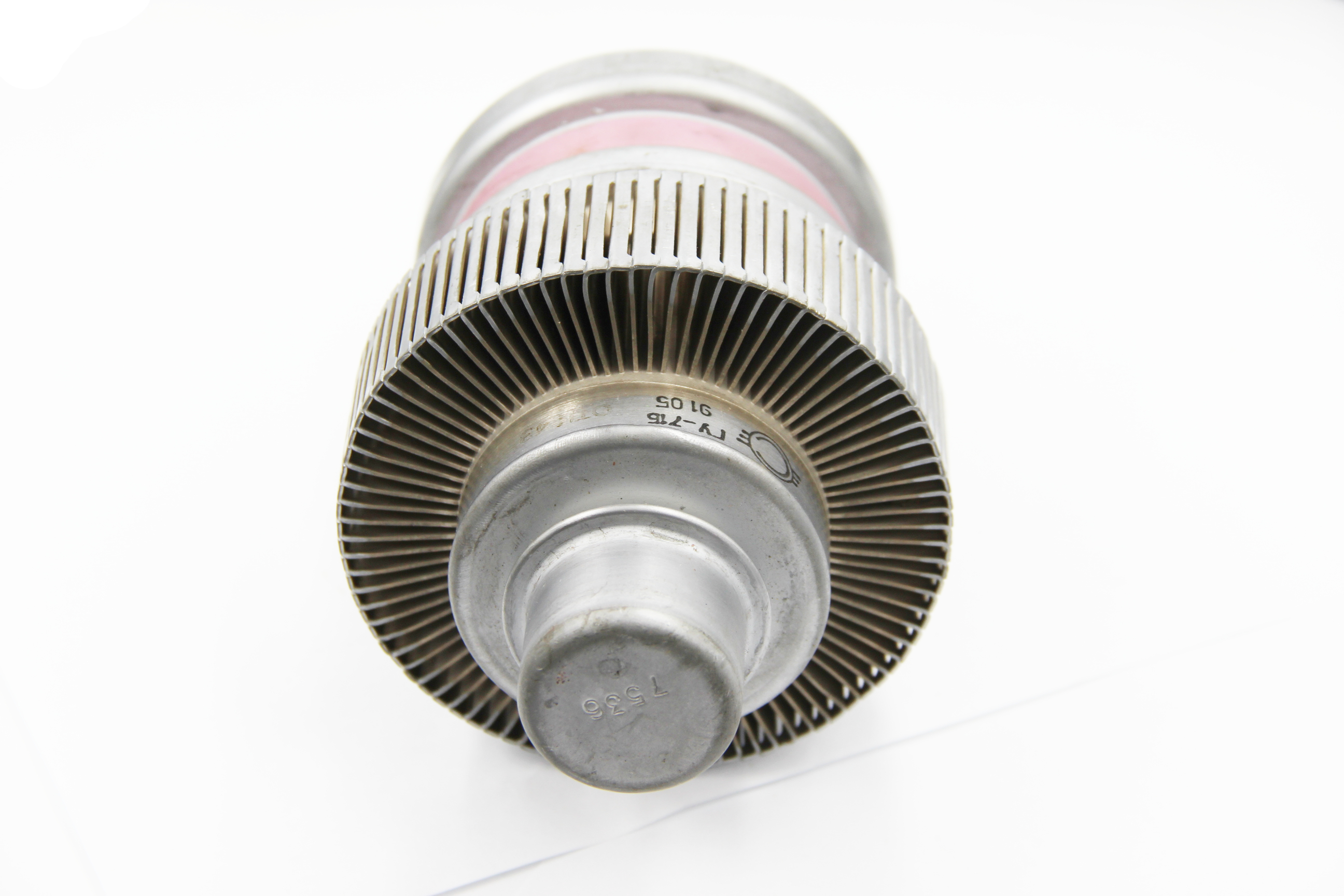

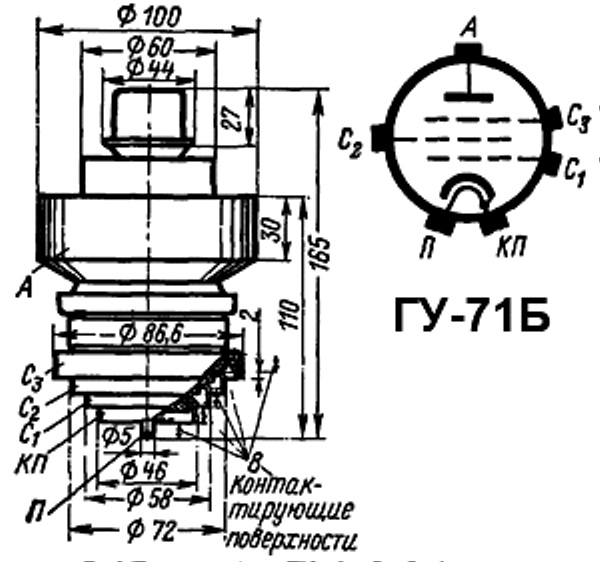

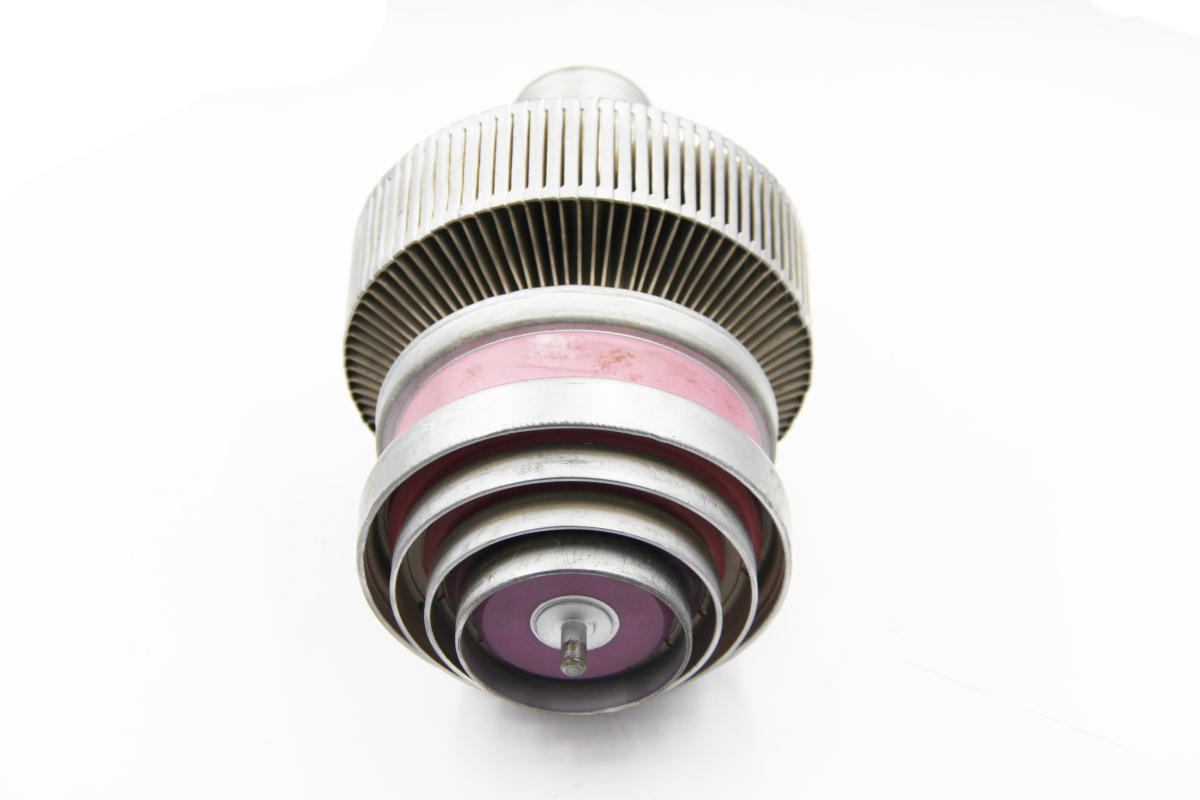

Оформление - металлокерамическое с кольцевыми выводами сеток, катода, подогревателя и стержневым выводом подогревателя.

Охлаждение - воздушное, принудительное анода 60 м3/ч, ножки 10 м3/ч.

Масса: 1,7 кг.

Основные технические параметры ГУ-71Б:
при uн=12,6 В, uа=1 кВ, uc2=350 В, uс3=0, iа=1,5 А
Ток накала	6,1 ± 0,5 А
Напряжение 1-й сетки отрицательное	14 ± 5 В
Ток 2-й сетки	не более 92 мА
Крутизна характеристики	60 ± 10 мА/В
Время разогрева катода	не более 3,5 мин
Колебательная мощность в режиме усиления, класс АВ1	не менее 1,3 кВт
Междуэлектродные емкости, пФ:
- входная	132,5 ± 17,5
- выходная	не более 35
- проходная	не более 0,15
Долговечность	не менее 1000 ч

Предельные эксплуатационные характеристики ГУ-71Б:
Напряжение накала	12 - 13,2 В
Напряжение анода	3,5 кВ
Пиковое напряжение анода	6,5 кВ
Напряжение 2-й сетки	400 В
Напряжение 1-й сетки отрицательное	100 В
Напряжение 3-й сетки	0
Мощность, рассеиваемая анодом	1,5 кВт
Мощность, рассеиваемая 2-й сеткой	32 Вт
Мощность, рассеиваемая 1-й сеткой	3 Вт
Ток катода (постоянная составляющая)	1 А
Ток катода (пиковое значение)	3,2 А
Рабочая частота	75 МГц
Температура ножки, анода и спаев металла с керамикой	200 С
