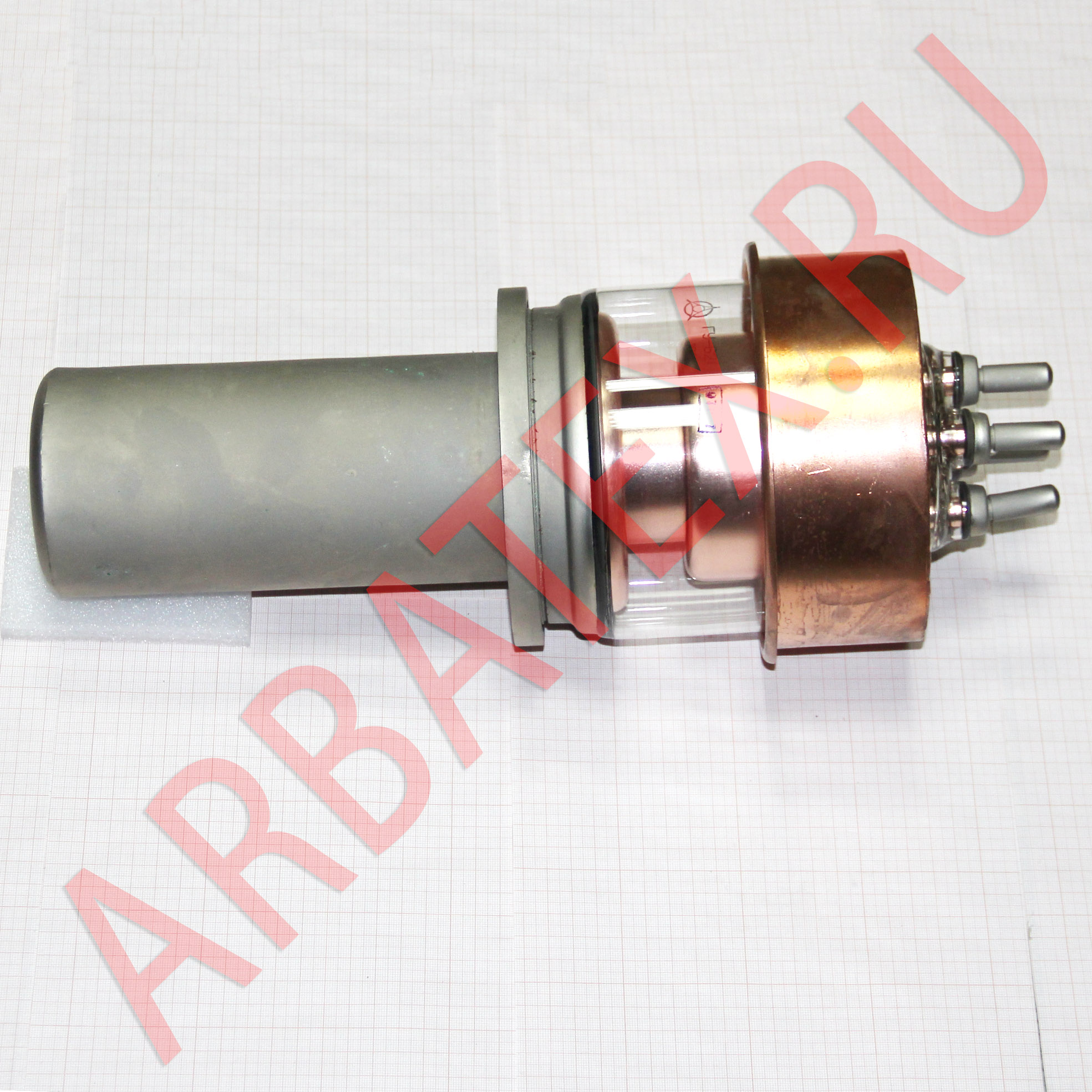

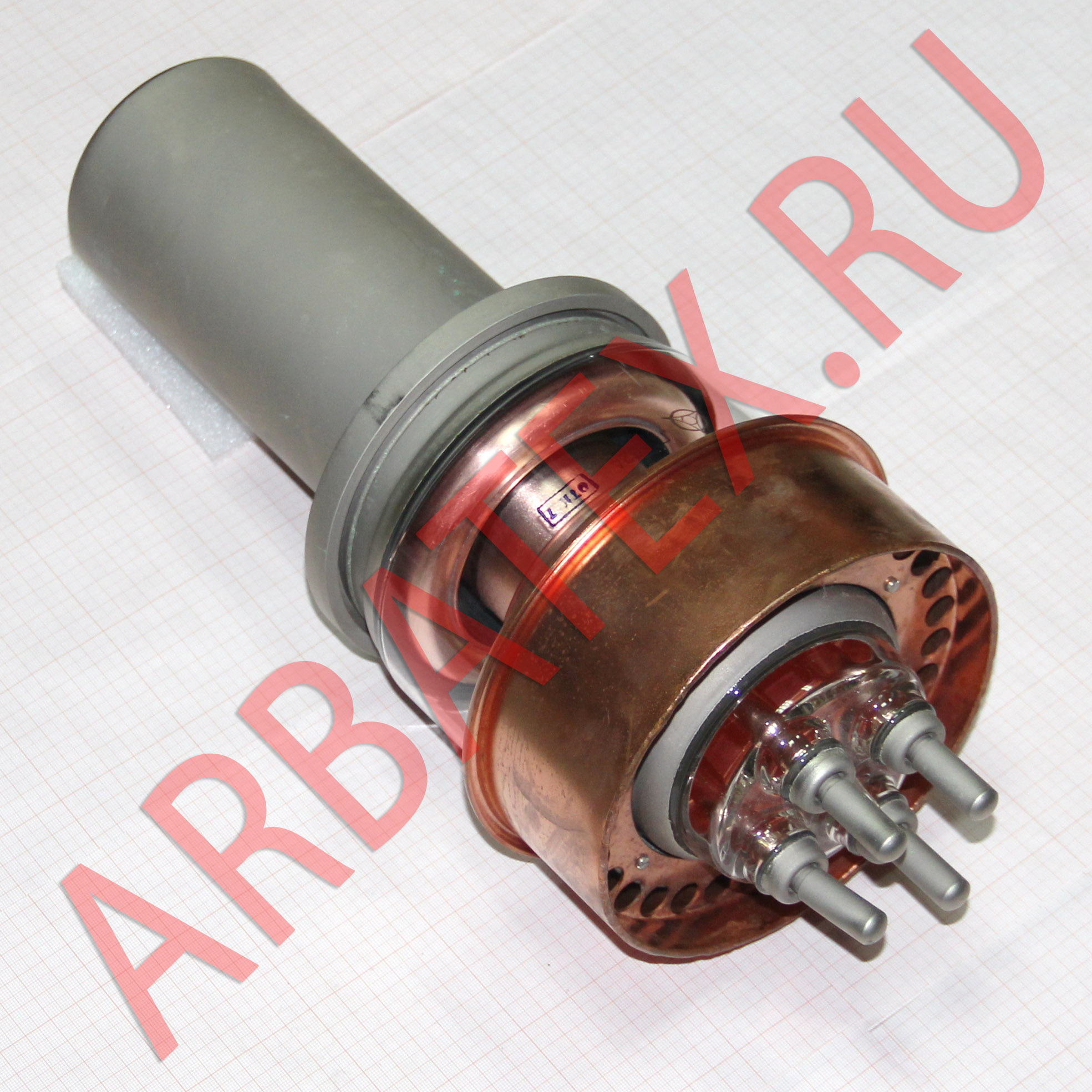

ГУ-62А генераторный триод

Описание ГУ-62А

ГУ-62А генераторный триод относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции генераторный триод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГУ-62А:

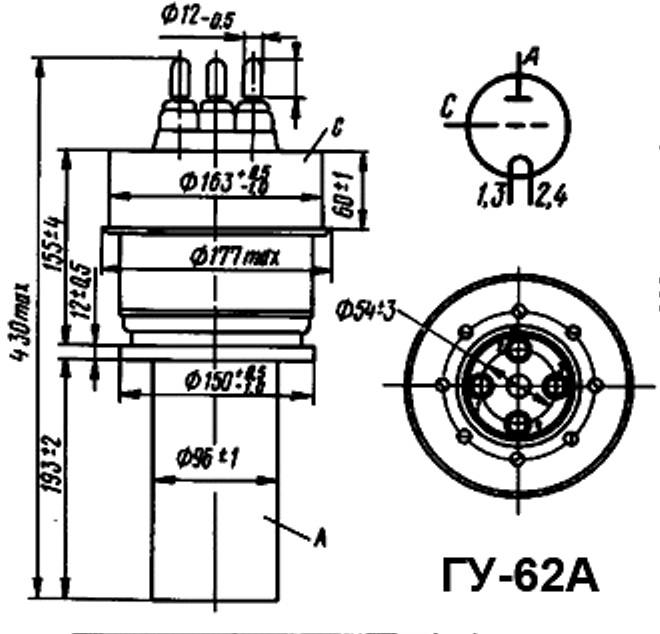

ГУ-62А

Генераторный триод ГУ-62А для работы в усилителях - генераторах высокочастотных колебаний.

Оформление - металлостеклянное.

Рабочее положение - вертикальное, анодом вниз.

Охлаждение - принудительное:

   - анода - водяное не менее 50 л/мин

   - ножки - воздушное не менее 40 м3/ч

   - баллона и мест спая металла со стеклом - воздушное не менее 400 м3/ч

Масса: не более 7 кг.

Основные технические параметры ГУ-62А:
при uн=12 В, uа=2 кВ, iа=5  А
Ток накала	120 ± 15 А
Ток сетки обратный (при uа=10 кВ, iа=3 А)	не более 100 мкА
Ток эмиссии катода (при uа=0,5 кВ, uн=10,8 В)	не менее 25 А
Крутизна характеристики (при iа=10 и 12,5 А)	60 ± 10 мА/В
Коэффициент усиления	23 ± 4
Запирающее напряжение сетки, отрицательное	не более 420 В
Выходная мощность:
- на частоте 85 МГц (при uа=7,5 - 8 кВ)	не менее 40 кВт
- на частоте 440 МГц (при uа=10 - 10,5 кВ)	не менее 63 кВт
Междуэлектродные емкости, пФ:
- входная	не более 80
- выходная	не более 2,8
- проходная	не более 60
Долговечность	не менее 2000 ч

Предельные эксплуатационные характеристики ГУ-62А:
Напряжение накала	10,8 - 12,6 В
Напряжение анода
- на частоте 30 МГц	10,5 кВ
- на частоте 50 МГц	8 кВ
Ток накала пусковой	210 А
Мощность, рассеиваемая анодом	40 кВт
Мощность, рассеиваемая сеткой	1,8 к Вт
Рабочая частота	85 МГц
Температура спаев металла со стеклом	180 С
Температура баллона и ножки	150 С
Интервал рабочих температур окружающей среды	от -60 до +70 С
