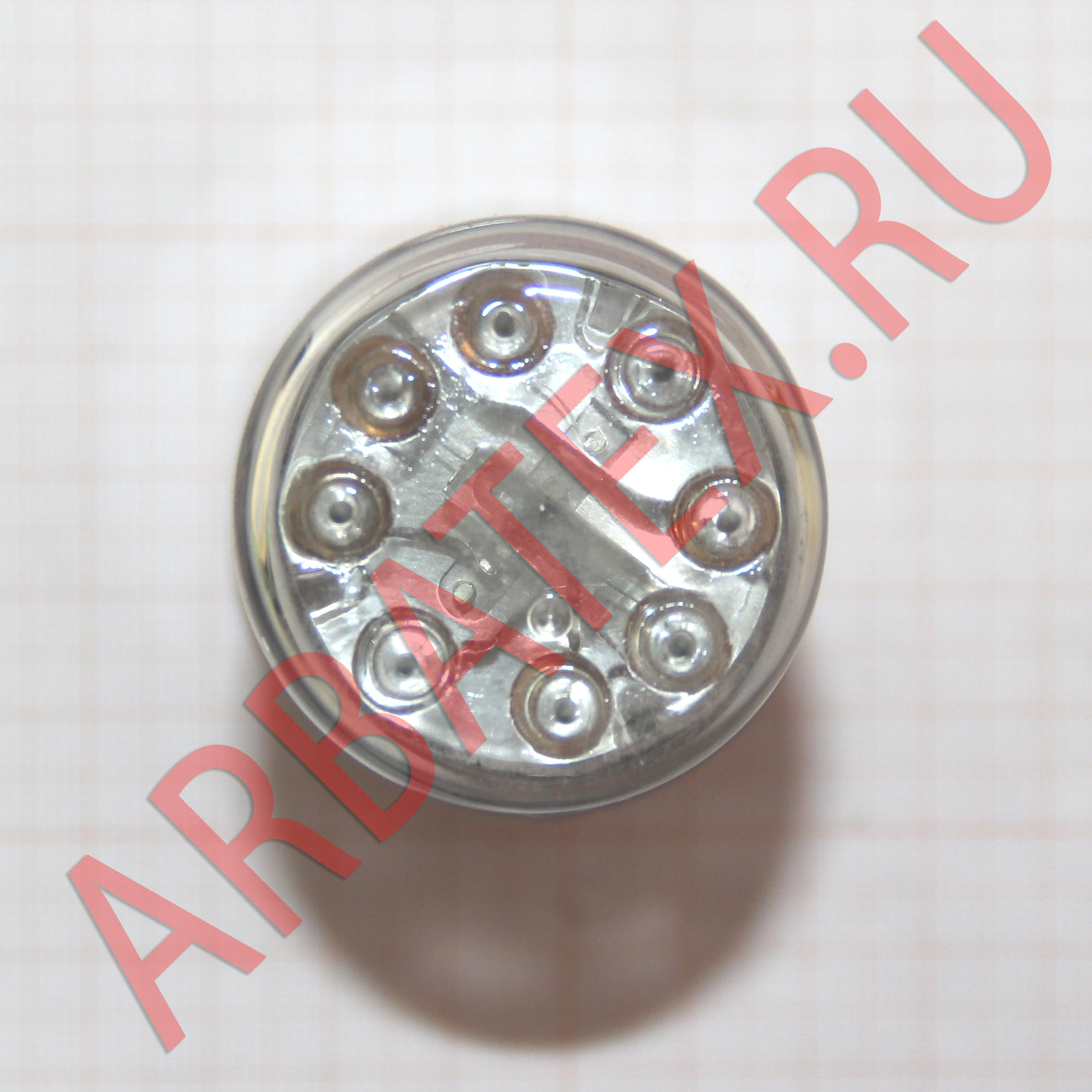

ГУ-50 генераторный пентод

Описание

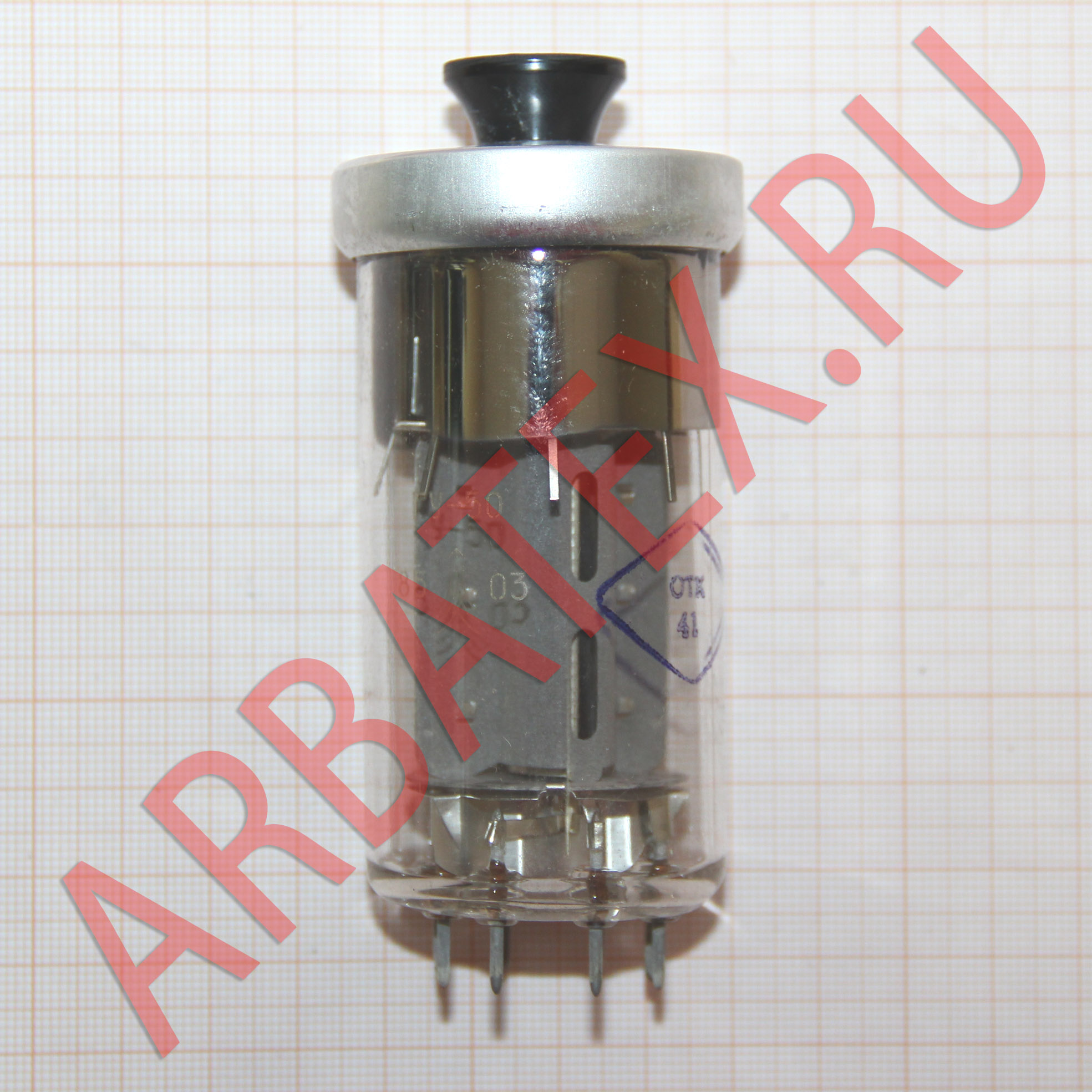

ГУ-50 генераторный пентод относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции генераторный пентод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики

Генераторный пентод ГУ-50 предназначен для усиления мощности и генерированния колебаний высокой частоты в передающих устройствах и усилителях низкой частоты для усиления мощности.

Конструктивное оформление - стеклянное.

Рабочее положение - вертикальное, выводами вниз.

Катод - оксидный косвенного накала.

Долговечность - не менее 1750 час.

Масса - не более 100 г.

Основные технические параметры
при uн=12,6 В, uа=0,8 кВ, uc2=0,25 кВ, uc3=0В, iа=50 мА
Ток накала	0,705 ± 0,065 А
Ток анода	не менее 50 мА
Ток 1-й сетки	не более 8 мА
Ток 2-й сетки	не более 5 мА
Ток 1-й сетки обратный (при ic2=15 мА)	не более 15 мкА
Ток 3-й сетки обратный (при ic2=15 мА)	не более 25 мкА
Ток утечки между катодом и подогревателем	не более 100 мкА
Проницаемость 1-й сетки относительно 2-й сетки	19 ± 3 %
Напряжение 1-й сетки в рабочей точке отрицательное	40 ± 10 В
Напряжение запирания 3-й сетки отрицательное	205 ±  55  В
Крутизна характеристики	4 ± 1 мА/В
Колебательная мощность:
- при uн=12,6 В	не менее 60 Вт
- при uн=10,8 В	не менее 52 Вт
Междуэлектродные емкости, пФ:
- сетка - катод	14 ± 1
- анод - катод	9,15 ± 1,15
- сетка - анод	не более 0,1

Предельные эксплуатационные характеристики ГУ-50:
Напряжение накала	10,8 - 14,5 В
Напряжение анода	1 кВ
Напряжение 2-й сетки	0,25 кВ
Напряжение между катодом и подогревателем	200 В
Ток анода	230 мА
Мощность, рассеиваемая анодом	40 Вт
Мощность, рассеиваемая 2-й сеткой	5 Вт
Мощность, рассеиваемая 1-й сеткой	1 Вт
Температура баллона	200 С
Интервал рабочих температур окружающей среды	от -60 до +100 С
