ГИ-150 импульсный генераторный триод устройство, использующее световые и электромагнитные колебания для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала. широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов.  Состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики

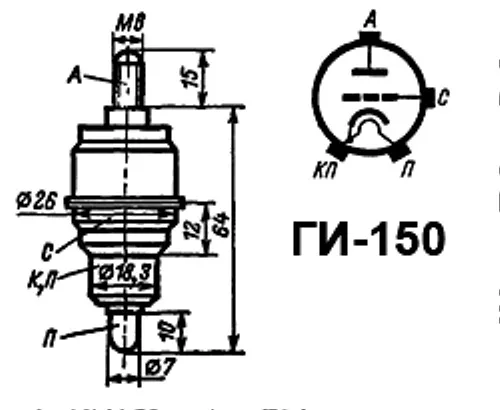

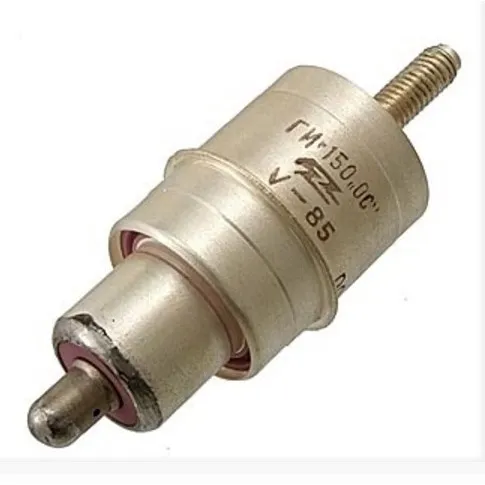

Импульсный генераторный триод ГИ-150 для генерирования высокочастотных колебаний в непрерывном и импульсном режимах.

Оформление - металлокерамическое.

Охлаждение - принудительное, водяное 1 л/мин.

Долговечность - не менее 200 ч.

Масса - 60г.


Основные технические параметры ГИ-150:
Ток накала

0,815 ± 0,065  А

Ток эмиссии катода в импульсе

не менее 3 А

Ток сетки обратный

не более 5 мкА

Ток утечки между сеткой и катодом

не более 10 мкА

Крутизна характеристики

10 ±2 мА/В

Напряжение в рабочей точке отрицательное

3 ±4 В

Колебательная мощность:



     - в импульсном режиме

не менее 90 Вт

     - в режиме непрерывного генерирования

не менее 3 Вт

Междуэлектродные емкости, пФ:

     - входная

10,5 ±1

     - выходная

2,5 ±0,5

     - проходная

не более 0,04


Предельные эксплуатационные данные:
Напряжение накала

12-13,4 В

Напряжение анода

0,8 кВ

Напряжение анода в импульсе при t <5 мкс

4 В

Напряжение сетки (мгновенное значение) при t <1 мкс

100 В

Напряжение сетки (мгновенное значение) при t <5 мкс

80 В

Отрицательное напряжение сетки (мгновенное значение)

150 В

Ток катода

0,15 А

Ток катода в импульсе при t <5 мкс

3,5 А

Мощность, рассеиваемая анодом

20 Вт

Мощность, рассеиваемая сеткой

2 Вт

Длина волны в импульсном режиме (минимальная)

7 см

Температура анода

200 С

Сопротивление в цепи сетки

10 кОм

Интервал рабочих температур окружающей среды

от -60 до +70 С
