ГУ-36Б-1 генераторный триод относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции генераторный триод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГУ-36Б-1:


ГУ-36Б-1

Генераторный тетрод ГУ-36Б-1 для широкополосного усиления высокочастотных колебаний на частотах до 250 МГц в схемах с общей сеткой или общим катодом.

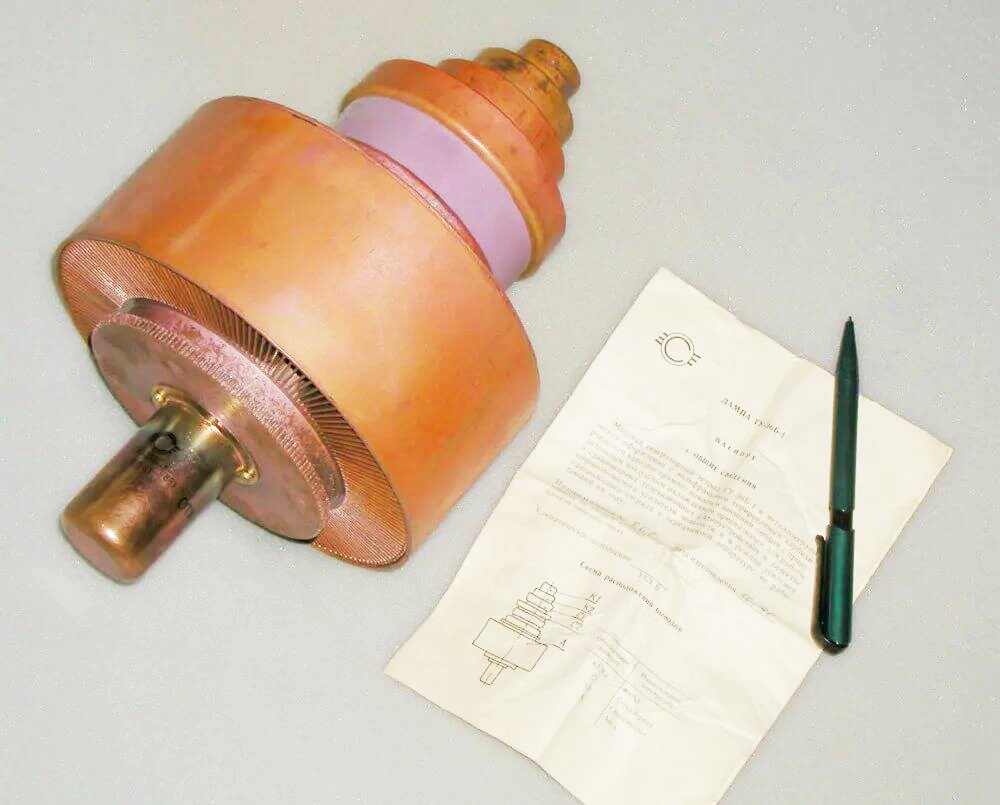

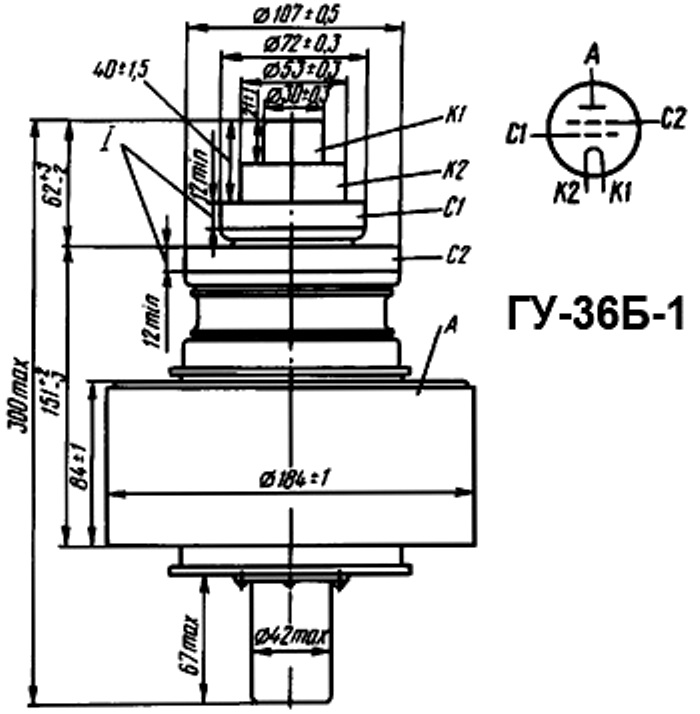

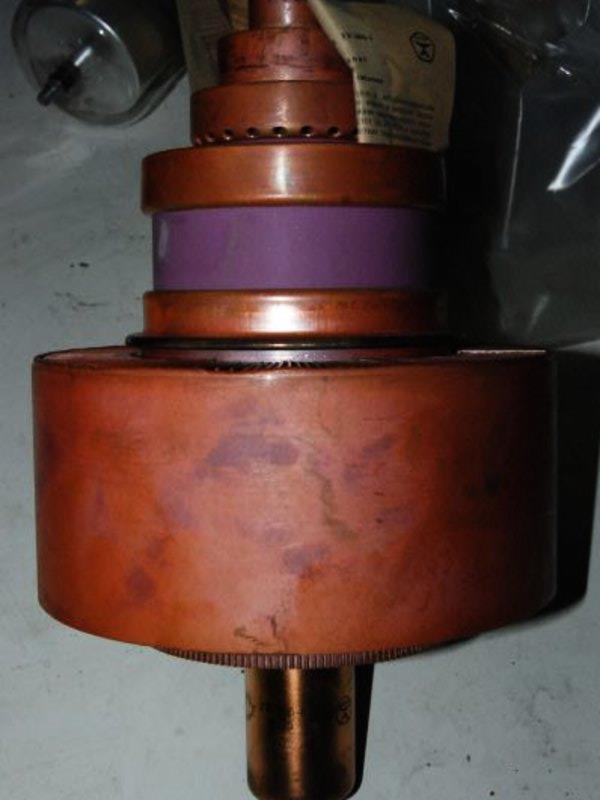

Оформление - металлокерамическое, с кольцевыми выводами электродов.

Охлаждение - воздушное принудительное:

   - анода - не менее 1200 м3/ч,

   - ножки не менее 200 м3/ч.

Масса - 11 кг.


Основные технические параметры ГУ-36Б-1:
при uн=8,3 В, uа=2 кВ, uc2=750 В, iа=4 А
Ток накала

120 ± 5 А

Напряжение 1-й сетки отрицательное

не более 220 В

Ток эмиссии катода (при uа=400 В)

не менее 30 А

Ток анода (при uc1=0)

не менее 4 А

Крутизна характеристики

83 ± 13 мА/В

Колебательная мощность (на частоте 250 МГц и полосе 8 МГц)

не менее 10 кВт

Междуэлектродные емкости, пФ:

     - входная

150

     - выходная

не более 24

     - проходная

 0,6

Долговечность

не менее 2000 ч


Предельные эксплуатационные характеристики:
Напряжение накала на частотах до 50 МГц

8,3 В

Напряжение накала на частотах свыше 50 МГц

8 В

Ток накала пусковой

210 А

Напряжение анода на частотах 100-250 МГц

7 кВ

Напряжение анода на частотах до 100 МГц

8 кВ

Напряжение 2-й сетки

1,1 к В

Напряжение 1-й сетки отрицательное

400 В

Мощность, рассеиваемая анодом

15 кВт

Мощность, рассеиваемая 2-й сеткой

300 Вт

Мощность, рассеиваемая 1-й сеткой

150 Вт

Рабочая частота

250 МГц

Температура анода

250 С

Температура ножки и спаев керамики с металлом

175 С

Рабочая температура окружающей среды

до 60 С
