ГУ-35Б генераторный триод

Описание ГУ-35Б

ГУ-35Б генераторный триод относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции генераторный триод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГУ-35Б:

ГУ-35Б

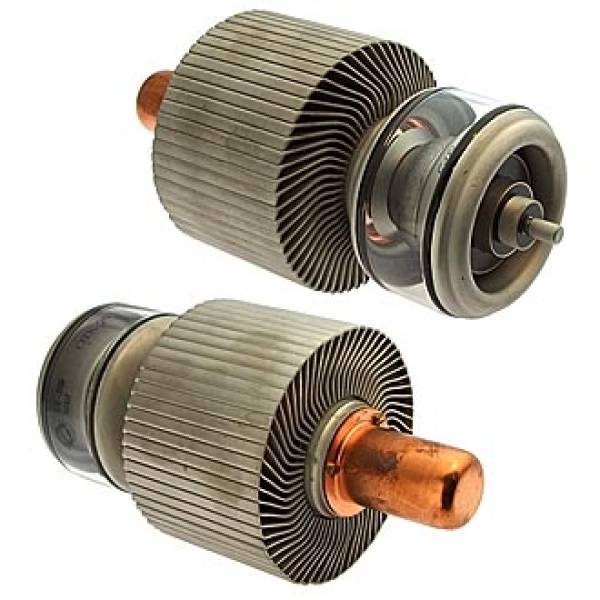

Мощный генераторный тетрод ГУ-35Б для работы в качестве генератора колебаний и широкополосного усиления высокой частоты на частотах до 250 МГц в телевизионных передатчиках.

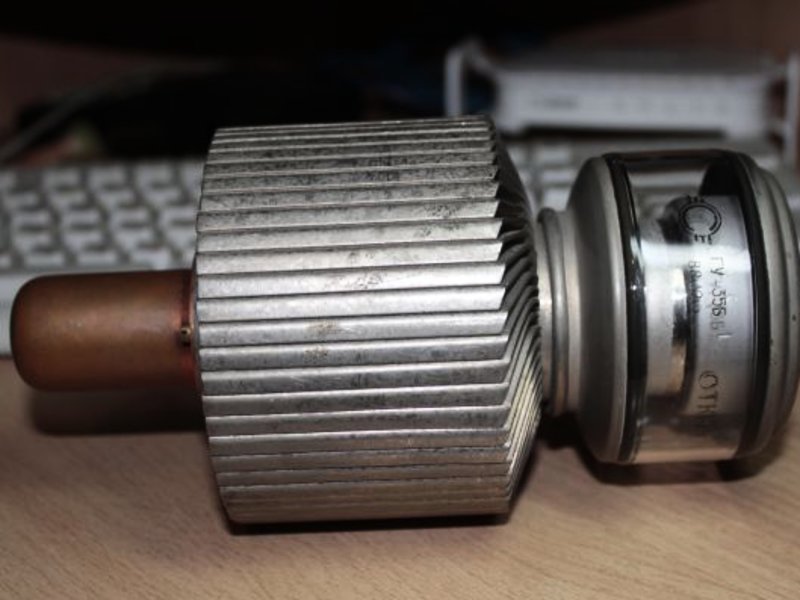

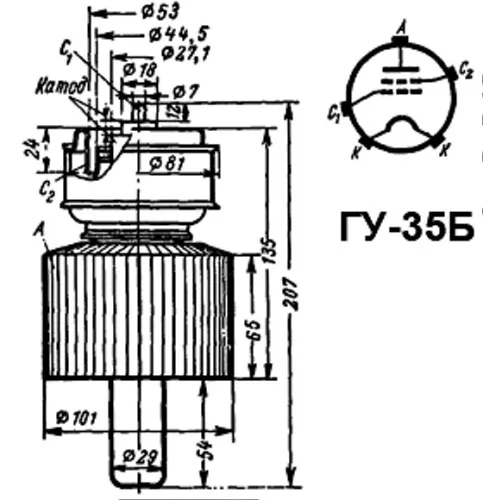

Оформление - металлостеклянное, с наружным анодом и кольцевыми выводами 2-й сетки и катода.

Рабочее положение - вертикальное.

Охлаждение - принудительное:

- анода - воздушное не менее 400 м3/ч,

- ножки - воздушное не менее 100 м3/ч,

- баллона - воздушное не менее 60 м3/ч.

Масса 2,5 кг.

Основные технические параметры ГУ-35Б:
при uн=6,3 В, uа=1 кВ, uc2=800 В, iа= 1 А
Ток накала	34 ± 4 А
Ток анода (при uc1=0)	1,8 ± 0,5 А
Ток 1-й сетки обратный (при iа=0,7 А, uа=5 кВ)	не более 50 мкА
Термоток 1-й сетки (при uс1=300 В, uа=3 кВ)	не более 50 мкА
Ток эмиссии катода (при uа=uс2=uс1=200 В)	не менее 7 А
Напряжение 1-й сетки отрицательное (при iа=0,1 А)	не более 100 В
Крутизна характеристики	27 мА/В
Коэффициент усиления 1-й сетки относительно 2-й сетки	11 ± 2
Колебательная мощность	не менее 2 кВт
Междуэлектродные емкости, пФ:
- входная	56
- выходная	14
- проходная	0,4
Долговечность	не менее 1000

Предельные эксплуатационные характеристики:
Напряжение накала	6,2 - 6,7 В
Напряжение анода	5 кВ
Напряжение 2-й сетки	900 В
Ток накала пусковой	60 А
Мощность, рассеиваемая анодом	3,5 кВт
Мощность, рассеиваемая 2-й сеткой	110 Вт
Мощность, рассеиваемая 1-й сеткой	45 Вт
Рабочая частота	250 МГц
Температура баллона	150 С
Интервал рабочих температур окружающей среды	от -60 до +70 С
