ГУ-29 генераторный двойной лучевой тетрод

Описание ГУ-29

ГУ-29 генераторный двойной лучевой тетрод относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции генераторный триод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГУ-29:

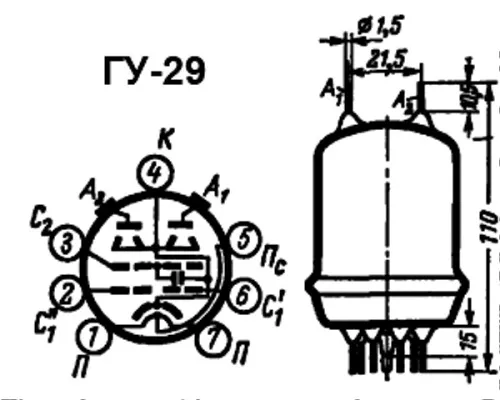

ГУ-29

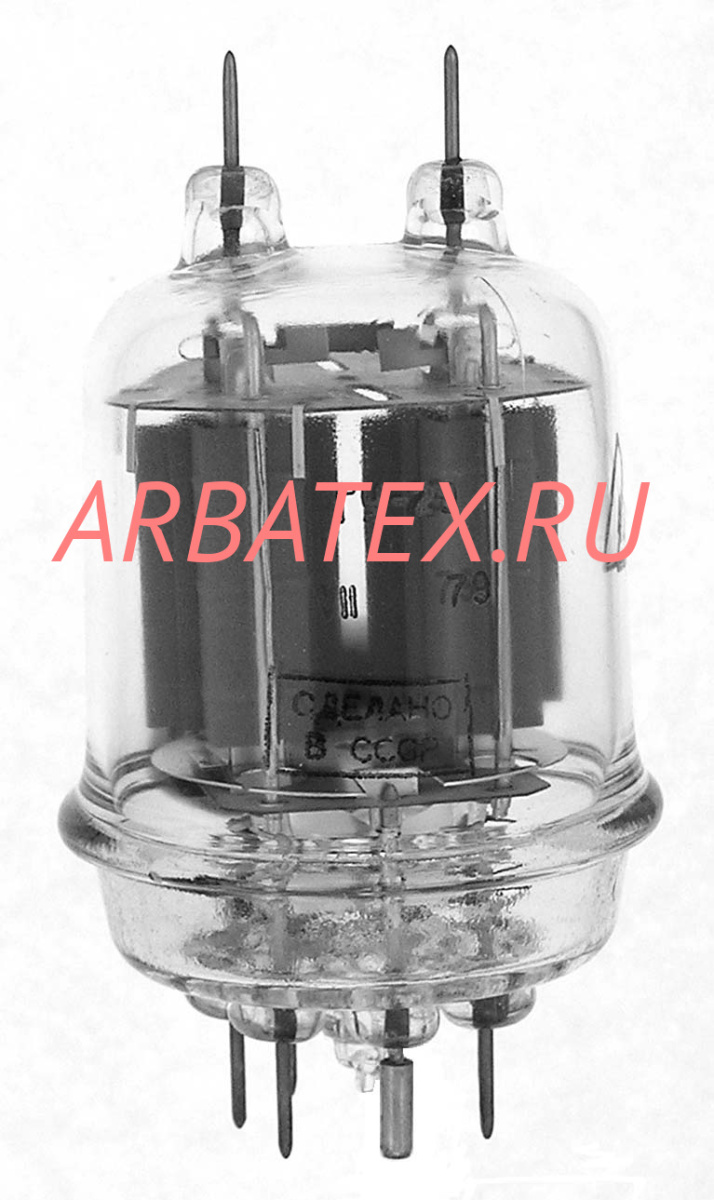

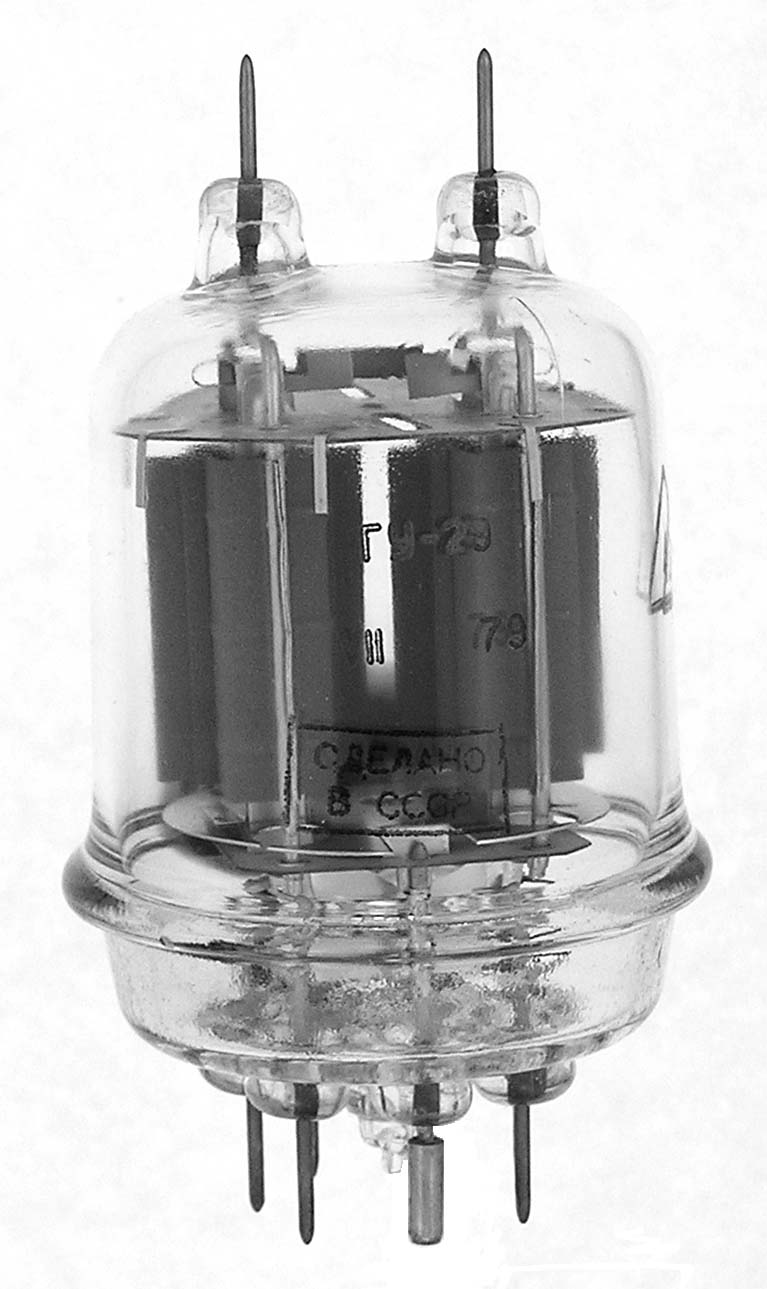

Стеклянный генераторный двойной лучевой тетрод. Предназначен для генерирования колебаний и усиления мощности в метровом диапазоне волн.

Долговечность - не менее 500 ч.

Масса - не более 125 г.

Основные параметры ГУ-29: при uн=6,3 В, uа=400 В, uс2=225 В, ia=50 мА
Ток накала при параллельном включении подогревателей	2,25 ±0,25 А
Ток накала при последовательном включении подогревателей	1,125 А
Ток анода	60 ±22 мА
Ток 2-й сетки	<10 мкА
Ток 1-й сетки обратный	<4 мкА
Напряжение запирания отрицательное (при iа=0,2мА)	<55 В
Колебательная мощность (при iс2=35мА, iа+iа=200мА, f=200 МГц)	>45 Вт
Снижение колебательной мощности (при uн=5,7В)	<15 %
Междуэлектродные емкости, пФ:
- входная	15 ±2
- выходная	7 ±2
- проходная	<0,1
Долговечность средняя	>500 ч
Критерий долговечности:
- колебательная мощность	>37 Вт
- снижение колебательной мощности (при uн=11,3В)	<20 %

Предельно допустимые электрические величины:
Наибольшее напряжение накала при параллельном соединении подогревателей, В	7
Наименьшее напряжение накала при параллельном соединении подогревателей, В	5,7
Наибольшее напряжение накала при последовательном соединении подогревателей, В	14
Наименьшее напряжение накала при последовательном соединении подогревателей, В	11,4
Наибольшее напряжение на аноде, В	750
Наибольшее напряжение на второй сетке, В	225
Наибольшая мощность, длительно рассеиваемая на анодах, Вт	40
Наибольшая мощность, длительно рассеиваемая на второй сетке, Вт	7
Наибольшее постоянное напряжение между катодом и подогревателем, В	100
Наибольшая рабочая частота, МГц	200
Наибольшая рабочая температура баллона, град.С	100
Наибольший ток утечки между катодом и подогревателем, мкА	175
