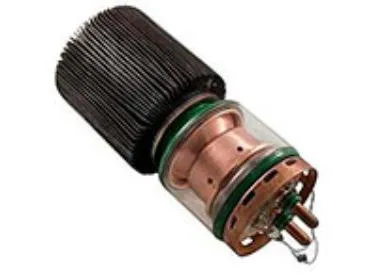

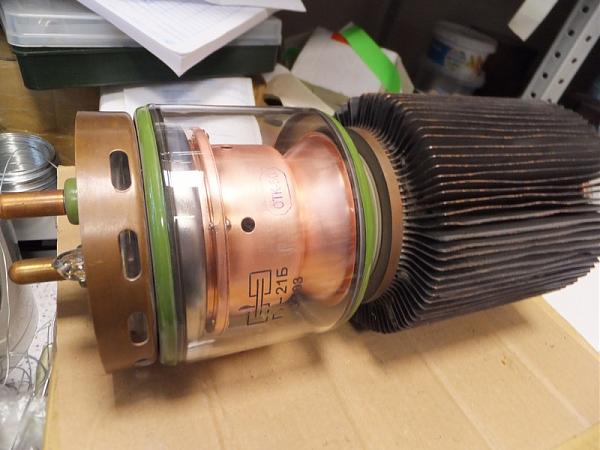

ГУ-21Б генераторный триод

Описание ГУ-21Б

ГУ-21Б енераторный триод относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции генераторный триод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГУ-21Б:

ГУ-21Б

Генераторный триод ГУ-21Б предназначен для работы в качестве усилителя или генератора на частотах до 26 МГц в схемах с общей (заземленной) сеткой и в схемах с нейтрализацией.

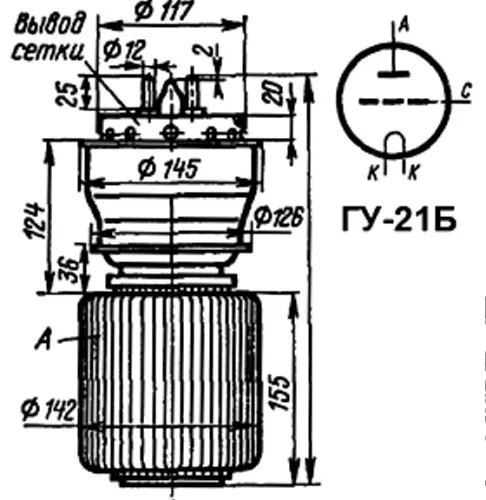

Оформление - металлостеклянное.

Рабочее положение - вертикальное, анодом вниз.

Охлаждение - принудительное:

   - анода - воздушное не менее 800 м3/ч,

   - ножки - воздушное не менее 60 м3/ч,

   - баллона и мест спая стекла с металлом - воздушное не менее 90 м3/ч.

Масса 8 кг.

Долговечность - не менее 1000 ч.

Технические условия: СБ3.312.009 ТУ1.

Основные технические параметры ГУ-21Б:
при uн=8,3 В, uа=5 кВ, iа=2 А
Ток накала	150 ±10 А
Ток анода (при uа=5 кВ, uс=0)	1,7 ±0,6 А
Ток анода ионный (при uа= -0,5 кВ)	не более 50 мкА
Обратный ток сетки (при uс= 300 В, uа=0)	не более 300 мкА
Ток эмиссии катода при импульсном напряжении 1 кВ	не менее 30 А
Крутизна характеристики	30 ± 5 мА/В
Коэффициент усиления	48 ±7
Колебательная мощность	не менее 15 кВт
Междуэлектродные емкости, пФ:
- входная	не более 55
- выходная	не более 45
- проходная	не более 1,5

Предельные эксплуатационные характеристики:
Напряжение накала	7,8 - 8,3 В
Напряжение анода	9 кВ
Ток накала пусковой	225 А
Мощность, рассеиваемая анодом	10 кВт
Мощность, рассеиваемая сеткой	600 Вт
Рабочая частота	26 МГц
Температура стекла баллона, ножки и мест спая металла со стеклом	150 С
Интервал рабочих температур окружающей среды	от -50 до +60 С
