ГУ-10Б генераторный триод

Описание ГУ-10Б

ГУ-10Б генераторный триод относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции генераторный триод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГУ-10Б:

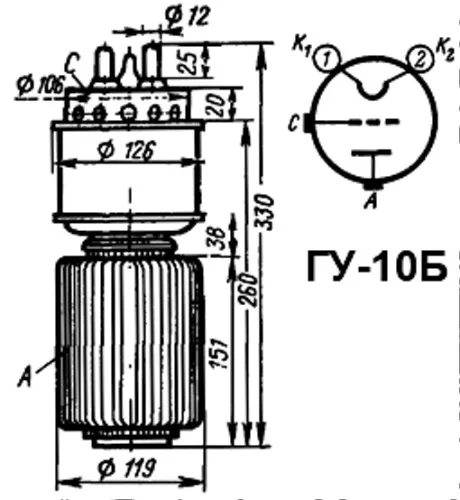

ГУ-10Б

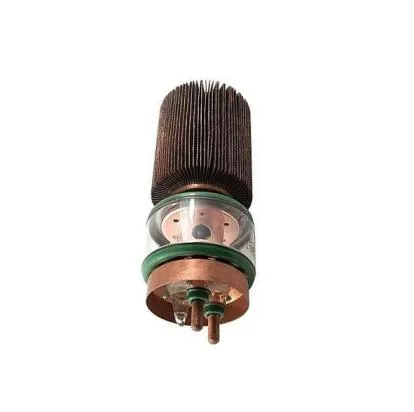

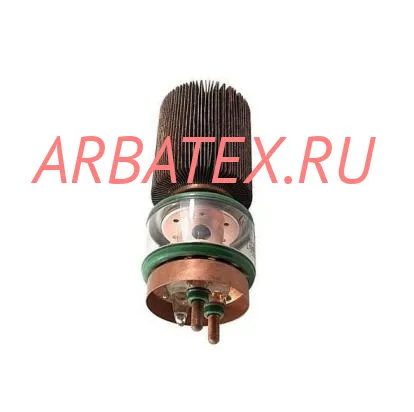

Мощный генераторный триод ГУ-10Б предназначен для работы в качестве усилителя или генератора высокочастотных колебаний на частотах до 25 МГц в схемах с общей сеткой или в схемах с нейтрализацией.

Оформление - металлостеклянное.

Рабочее положение - вертикальное.

Охлаждение - принудительное:

   - анода - воздушное не менее 800 м3/ч

   - баллона - воздушное не менее 60м3/ч

   - ножки - воздушное не менее 60 м3/ч

Масса - 6 кг

Долговечность - не менее 1000 ч.

Технические условия: ТЕ3.312.002 ТУ.

Основные технические параметры ГУ-10Б:
при uн=7 В, uа=2 кВ, iа=2,5 А
Ток накала	75 ±5 А
Ток анода (при uа=5 кВ, uс=0)	0,9 ±0,3 А
Ионный ток анода (при uа= -500 В, iа=2,5 А)	не более 50 мкА
Обратный ток сетки (при uс= -300 В)	не более 300 мкА
Ток эмиссии катода (при uа=1000 В)	не менее 15 А
Колебательная мощность	не менее 110 кВт
Крутизна характеристики	20 ±5 мА/В
Коэффициент усиления	50 ±5
Междуэлектродные емкости, пФ:
- входная	не более 40
- выходная	не более 24
- проходная	не более 1,5

Предельные эксплуатационные характеристики:
Напряжение накала	7 - 7,3 В
Напряжение анода	8 кВ
Напряжение анода в телеграфном режиме	10 кВ
Коэффициент анодной модуляции	1
Мощность, рассеиваемая анодом	10 кВт
Мощность, рассеиваемая сеткой	300 Вт
Рабочая частота	26 МГц
Температура стекла баллона и мест спая металла со стеклом	150 С
Температура ввода	150 С
Интервал рабочих температур окружающей среды	от -60 до +70 С
