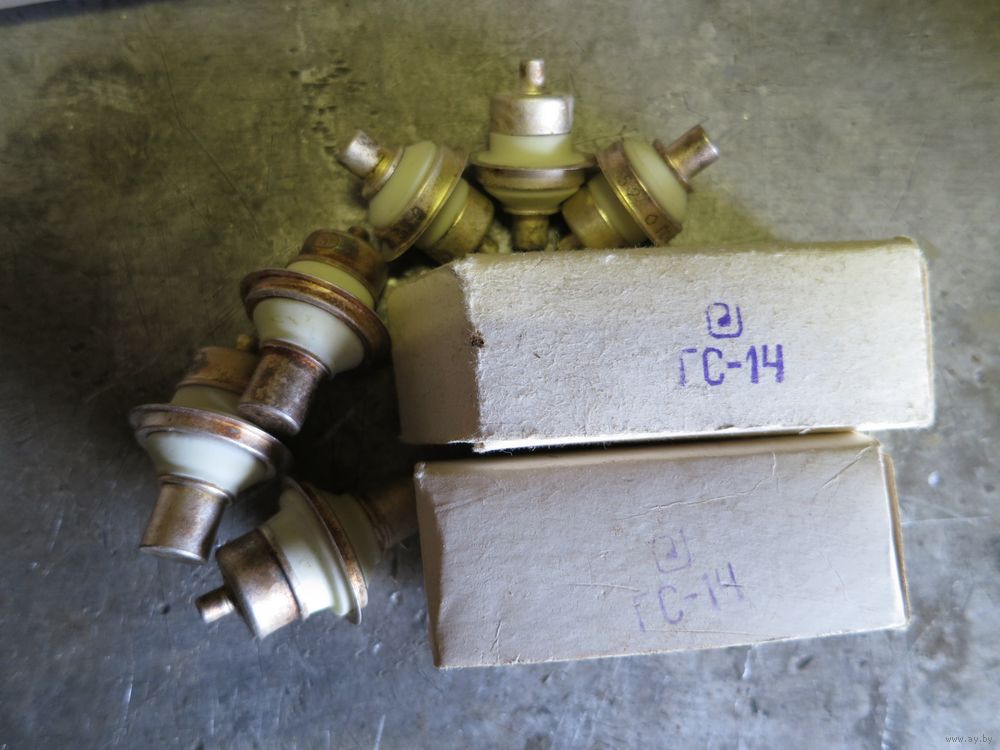

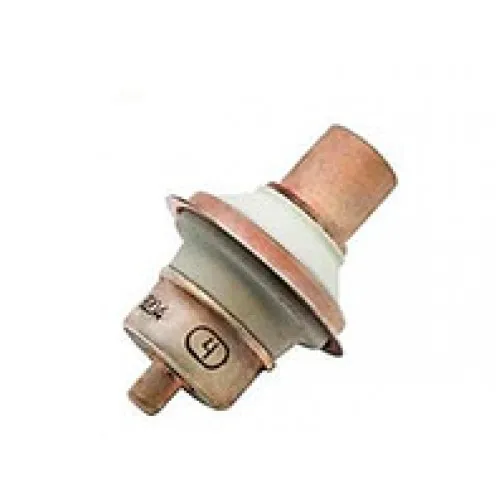

ГС-14 генераторный триод

Описание ГС-14

ГС-14 генераторный триод для работы в качестве генератора и усилителя высокочастотных колебаний в сантиметровом и дециметровом диапазонах волн, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГС-14:

ГС-14

Генераторный триод ГС-14 для работы в качестве генератора и усилителя высокочастотных колебаний в сантиметровом и дециметровом диапазонах волн.

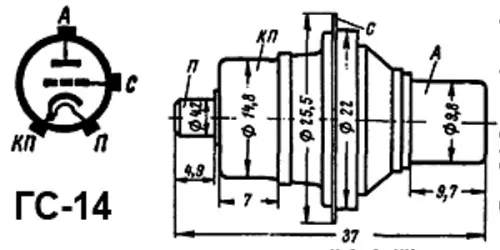

Оформление - титанокерамическое.

Масса 20 г. Технические условия: СТ3.323.033 ТУ.

Основные технические параметры ГС-14 :
при uн=6,3 В, uа=350 В, iа=30 мА
Ток накала	0,73 ±0,07 А
Ток сетки обратный (при uс1= -2В)	не более 1,5 мкА
Напряжение в рабочей точке отрицательное	2,2 В
Крутизна характеристики	20 мА/В
Колебательная мощность	не менее 2 Вт
Междуэлектродные емкости, пФ:
- входная	не более 5,5
- выходная	не более 0,06
- проходная	не более 2,3
Долговечность	не менее 500 ч

Предельные эксплуатационные характеристики:
Напряжение накала	6 - 6,6 В
Напряжение анода:
- в сантиметровом диапазоне	350 В
- в дециметровом диапазоне	400 В
Напряжение сетки	0 В
Напряжение сетки отрицательное	100 В
Ток катода	100 мА
Ток сетки	20 мА
Мощность, подводимая к аноду	88 Вт
Мощность, рассеиваемая сеткой	0,5 Вт
Высокочастотная мощность, подводимая к сетке в режимах усиления или умножения	2 Вт
Температура оболочки	200 С
Интервал рабочих температур окружающей среды	от -60 до +100 С
