Описание ГМИ-32Б1


ГМИ-32Б1 импульсный триод устройство, использующее световые и электромагнитные колебания для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала. широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов.  Состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГМИ-32Б1:


ГМИ-32Б1

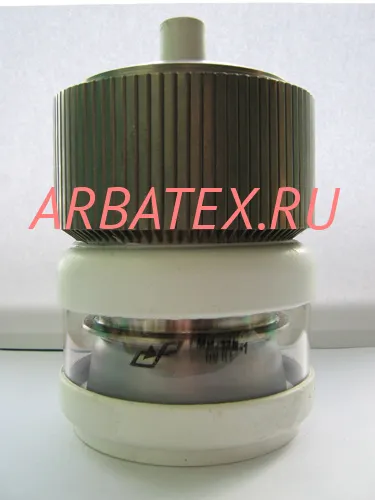

Мощный импульсный модуляторный тетрод ГМИ-32Б1 в металлостеклянном исполнении с оксидным катодом косвенного накала и внешним анодом с принудительным воздушным охлаждением.

Предназначен для коммутации импульсной мощности в радиотехнических устройствах стационарной и подвижной аппаратуры.

Охлаждение - воздушное принудительное: анода 110 м3/ч, ножки 30 м3/ч.

Масса 4 кг.

Технические условия: ЯЧ3.312.000 ТУ.


Основные технические параметры ГМИ-32Б1:
при uн=27 В, uа=4 кВ, uc2=1,75 кВ, uс1=700 В, uс1=150 В
Ток накала

10 ± 0,7 А

Ток накала в импульсе:

    - при uн=24,3 В

не менее 85 А

    - при uн=27 В

не менее 100 А

Ток 1-й сетки в импульсе

не более 15 А

Ток 2-й сетки в импульсе

не более 9 А

Напряжение запирания отрицательное

750 В

Время готовности

не более 3 мин

Долговечность

не менее 1000 ч

Критерий долговечности: iа в импульсе

не менее 85 А

Междуэлектродные емкости, пФ:

    - входная

160

    - выходная

26

    - проходная

не более 1


Предельные эксплуатационные данные:
Напряжение накала, В

    - при iа<50 А

24,3 - 29,7

    - при iа>50 А

25,6 - 29,7

Напряжение анода

40 кВ

Напряжение 2-й сетки

2750 В

Напряжение 1-й сетки отрицательное

850 В

Напряжение 1-й сетки в импульсе

270 В

Мощность, рассеиваемая анодом

2 кВт

Мощность, рассеиваемая 2-й сеткой

35 Вт

Мощность, рассеиваемая 1-й сеткой

7 Вт

Ток катода в импульсе при скважности 200

59 А

Длительность импульса (при iа=50 А в импульсе)

10 мкс

Скважность (при iа=50 А в импульсе) минимальная

200

Устойчивость к внешним воздействиям окружающей среды:

    - интервал рабочих температур

от -60 до +85 С

    - линейные нагрузки с ускорением

до 25 г

    - виброустойчивость в диапазоне частот 5-200Гц

до 7,5 г

    - ударные нагрузки многократные с ускорением

до 35 г

    - ударные нагрузки одиночные с ускорением

до 150 г
