ГК-12А генераторный триод

Описание ГК-12А

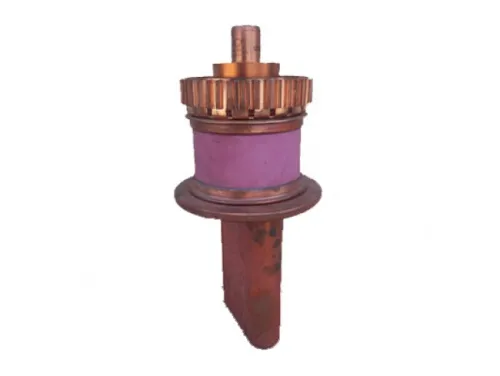

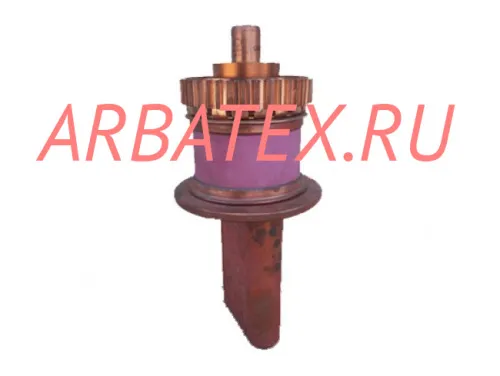

ГК-12А мощный генераторный триод с магнитной фокусировкой электронного потока ГК-12А предназначен для генерирования и усиления колебательной мощности в стационарных радиотехнических устройствах, преимущественно в электротермических установках., относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГК-12А:

ГК-12А

Мощный генераторный триод с магнитной фокусировкой электронного потока ГК-12А предназначен для генерирования и усиления колебательной мощности в стационарных радиотехнических устройствах, преимущественно в электротермических установках.

Катод - вольфрамовый торированный карбидиро-ванный прямого накала.

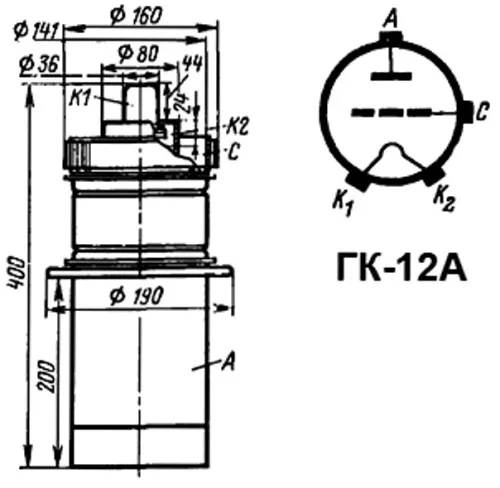

Оформление - металлокерамическое с наружным медным анодом.

Охлаждение - принудительное:

  - анода - водяное;

  - оболочки - воздушное.

Масса не более 15 кг.

Основные технические параметры ГК-12А:
при uн=6 В, uа=10 кВ, iа=5 А
Ток накала	260  ± 25 А
Сопротивление не накаленного катода	около 0,003 Ом
Ток анода в импульсе (при uа=uс=1 кВ)	не менее 40 А
Крутизна характеристики (при uа=1 кВ, iа=5 и 7 А)	не менее 45 мА/В
Коэффициент усиления (при uа=1и 5 кВ)	не менее 140
Напряжение запирания сетки отрицательное (при iа=0,1 А)	не более 60  В
Колебательная мощность (на частоте 1 МГц)	не менее 60 кВт
Междуэлектродные емкости, пФ:
- входная	не более 170
- выходная	не более 0,8
- проходная	не более 90

Предельные эксплуатационные характеристики:
Напряжение накала	5,7 - 6,3 В
Ток накала пусковой	430 А
Ток сетки	0,3 А
Ток анода	7,5 А
Напряжение анода	11 кВ
Напряжение смещения сетки отрицательное	1 кВ
Мощность, рассеиваемая анодом	25 кВт
Мощность, рассеиваемая сеткой	500 Вт
Температура ножки и спаев керамики с металлом	150 С
Рабочая частота	30 МГц
Интервал рабочих температур окружающей среды	от +5 до +40 С.
