Описание 6П30Б

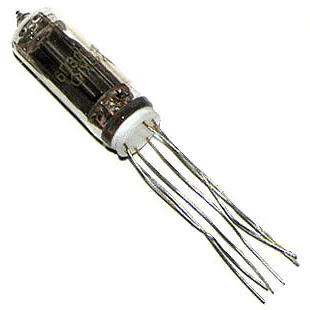

6П30Б сверхминиатюрный низкочастотный пентод предназначен для работы в выходных каскадах усилителей низкой частоты. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции  выходной пентод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6П30Б:


6П30Б
Сверхминиатюрный выходной пентод повышенной надежности.
Предназначен для работы в выходных каскадах радиотехнических устройств.
Катод оксидный косвенного накала.
Работает в любом положении.

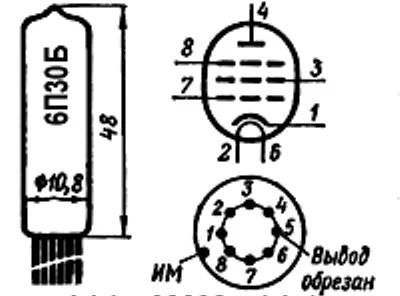

Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 1500 ч.
Масса не более 6,5 г.

Основные технические характеристики 6П30Б:
Номинальные электрические данные:
• Напряжение накала, В ...... 6,3 ±0,6
• Ток накала, мА ...... 395
• Напряжение на аноде, В ...... 120
• Напряжение на второй сетке, В ...... 120
• Сопротивление в цепи катода, Ом ...... 330
• Ток в цепи анода, мА ...... 35 ±8
• Ток в цепи второй сетки, мА ...... 1,3 ±0,7
• Крутизна характеристики, мА/В ...... 4,45

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ....... 250
• Наибольшее напряжение на второй сетке, В ....... 350
• Наибольшая мощность, рассеиваемая на аноде, Вт ...... 5,5
• Наибольшая мощность, рассеиваемая на второй сетке, Вт ...... 2
• Наибольший ток в цепи катода, мА ...... 60
• Наибольшее напряжение на аноде при запертой лампе, В ....... 350
• Наибольшее напряжение катод-подогреватель, В ..... 200
• Наибольшее сопротивление в цепи первой сетки, мОм ...... 1.
