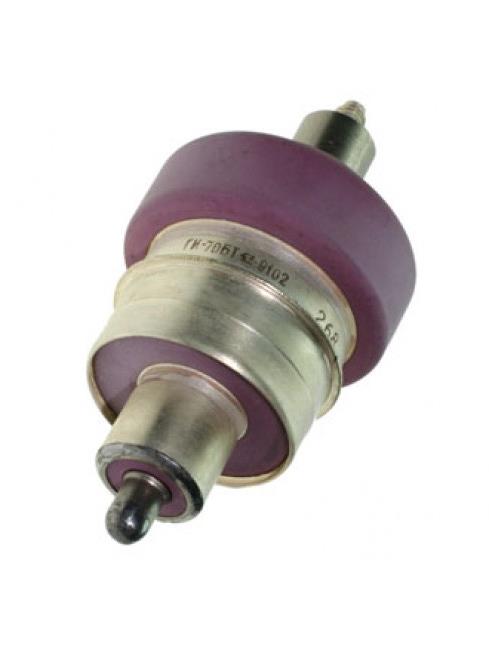

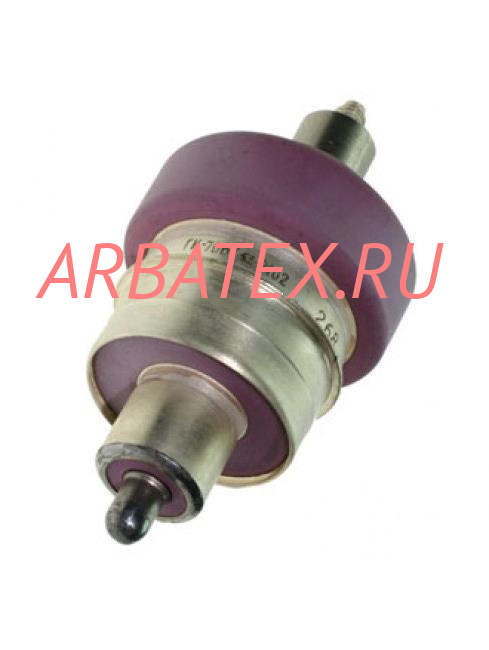

ГИ-70БТ импульсный генераторный триод

Описание ГИ-70БТ

ГИ-70БТ импульсный генераторный триод устройство, использующее световые и электромагнитные колебания для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала. широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов.  Состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГИ-70БТ:

ГИ-70БТ

Импульсный генераторный триод ГИ-70БТ для генерирования и усиления высокочастотных колебаний дециметрового диапазона в непрерывном режиме работы и в импульсном при анодной модуляции.

Оформление - металлокерамическое.

Охлаждение - принудительное:

- анода - водяное 1 л/мин

- сеточного и катодного цилиндров - воздушное не менее 6 м3/ч.

Масса - 170 г.

Основные технические параметры ГИ-70БТ:
Ток накала	1,925 ± 0,125 А
Ток анода в начале характеристики (при uа=1,5 кВ, uс= -40 В)	не более 5 мА
Ток сетки обратный (при uа=1,5 кВ)	не более 96 мкА
Ток эмиссии в импульсе (при uа=uс=400 В)	не менее 20 А
Ток утечки сетка - катод (при uс= -200 В)	40 - 80 А
Крутизна характеристики	23 ± 3 мА/В
Проницаемость (при изменении uа на 200 В)	1,5 ± 0,3 %
Напряжение в рабочей точке (отрицательное)	10 ± 2,5 В
Колебательная мощность в импульсном режиме	не менее 11 Вт
Междуэлектродные емкости, пФ:
- входная	11,1 ± 1,1
- выходная	4,6 ± 0,4
- проходная	0,075 ± 0,02

Предельные эксплуатационные данные:
Напряжение накала	12-13,2 В
Напряжение анода в режиме непрерывного генерирования	2,5 кВ
Напряжение анода при холодном катоде	3 кВ
Напряжение анода (мгновенное значение)	5 кВ
Напряжение анода в импульсе	9 кВ
Напряжение сетки	80 В
Отрицательное напряжение сетки (минимальное)	400 В
Напряжение сетки в импульсе	600 В
Отрицательное напряжение сетки в импульсе минимальное	900 В
Ток катода	0,6 А
Ток анода в импульсе (постоянная составляющая)	7,5 А
Мощность, рассеиваемая анодом	350 Вт
Мощность, рассеиваемая сеткой	7 Вт
Длина волны в импульсном режиме (минимальная)	11 см
Длительность импульса	10 мкс
Температура торца анода	200 С
Температура радиатора анода	160 С
Температура вывода катода	100 С
Температура выводов сетки	200 С
Температура внешних керамических частей	250 С
Сопротивление в цепи сетки	10 Ом
Интервал рабочих температур окружающей среды	от -60 до +70 С
