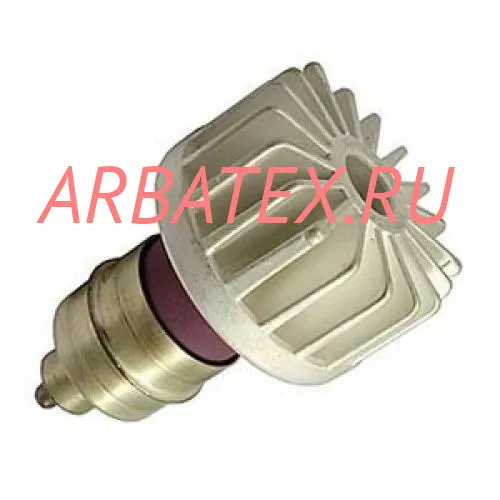

ГИ-6Б импульсный генераторный триод

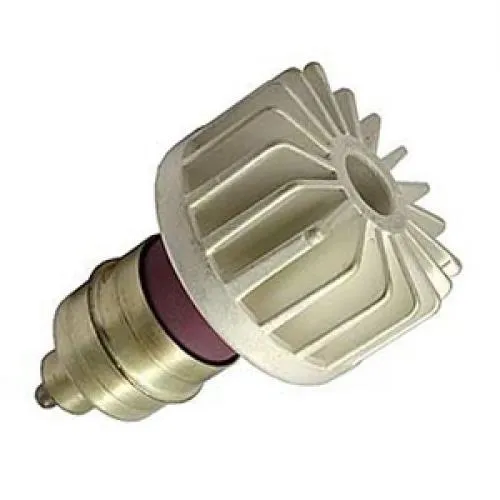

Описание ГИ-6Б

ГИ-6Б импульсный генераторный триод устройство, использующее световые и электромагнитные колебания для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала. широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов.  Состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГИ-6Б:

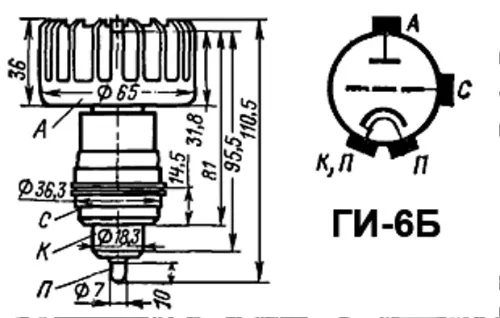

ГИ-6Б

Импульсный генераторный триод ГИ-6Б для генерирования высокочастотных колебаний дециметрового диапазона в непрерывном режиме работы и импульсном режиме при анодной модуляции.

Оформление - металлокерамическое.

Охлаждение - принудительное воздушное 24 м3/ч

Долговечность - не менее 350 ч.

Масса - 330 г.

Технические условия: СЦ3.323.007 ТУ.

Основные технические параметры ГИ-6Б:
при uн=12,6 В, uа=1,3 кВ, iа=150 мА
Ток накала	1,925 ±0,125  А
Ток анода в начале характеристики	не более 5 мА
Ток эмиссии в импульсе (при uа=uс=400 В)	не менее 18 А
Ток сетки обратный (при uа=1,5 кВ)	не более 30 мкА
Крутизна характеристики	22 ±4 мА/В
Проницаемость (при изменении uа на 220 В)	1,5 ±0,5 %
Колебательная мощность в режиме непрерывного генерирования	не менее 130 Вт
Колебательная мощность (при uн=12,3 В)	не менее 117 Вт
Междуэлектродные емкости, пФ:
- входная	11,35 ±1,35
- выходная	4,6 ±0,06
- проходная	0,25 ±0,05

Предельные эксплуатационные характеристики:
Напряжение накала	12,3 - 13 В
Напряжение анода	2,5 кВ
Напряжение анода при холодном катоде	3 кВ
Напряжение анода (мгновенное значение) в режиме непрерывной генерации	5 кВ
Напряжение анода в импульсе (при t=10 мкс)	9 кВ
Напряжение сетки (мгновенное значение)	80 В
Отрицательное напряжение сетки (мгновенное значение минимальное)	300 В
Напряжение сетки в импульсе	600 В
Отрицательное напряжение сетки в импульсе (минимальное)	900 В
Ток катода (эффективное значение)	0,6 А
Ток катода (постоянная составляющая) в режиме класса В без модуляции	0,4 А
Ток катода (мгновенная составляющая) в режиме класса В без модуляции	1,25 А
Мощность, рассеиваемая анодом	350 Вт
Мощность, рассеиваемая сеткой при термотоке 5 мА	2,5 Вт
Длина волны в режиме непрерывного генерирования (минимальная)	22 см
Длина волны в импульсном режиме (минимальная)	18 см
Температура анода	160 С
Температура вывода катода	100 С
Температура вывода сетки	200 С
Температура внешних керамических частей	250 С
Сопротивление в цепи сетки	10 кОм
Интервал рабочих температур окружающей среды	от -60 до +70 С
