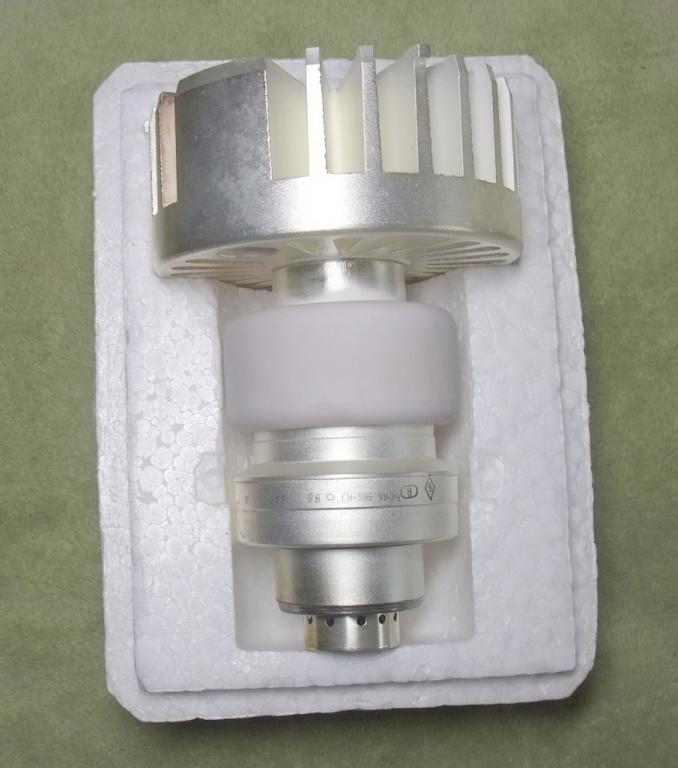

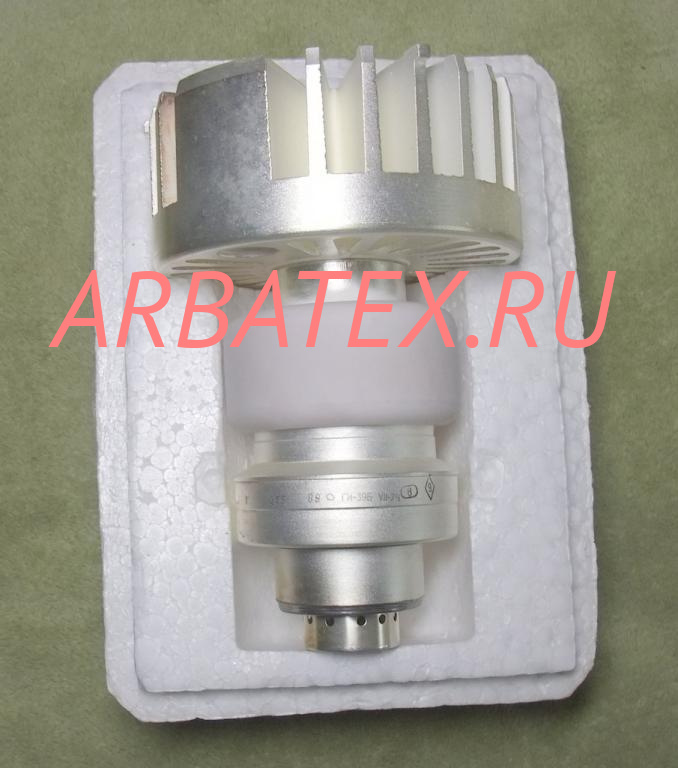

ГИ-39Б импульсный генераторный триод

Описание ГИ-39Б

ГИ-39Б импульсный генераторный триод устройство, использующее световые и электромагнитные колебания для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала. широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов.  Состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГИ-39Б:

ГИ-39Б

Импульсный генераторный триод ГИ-39Б для генерирования и усиления колебаний высокой частоты в импульсном режиме при анодной модуляции.

Оформление - металлокерамическое.

Охлаждение - принудительное:

- выводов катода - воздушное не менее 3 м3/ч

- анода - воздушное не менее 30 м3/ч

Масса - 1,2 кг.

Основные технические параметры ГИ-39Б:
при uн=12 В, uа=2 кВ, iа=0,25 А
Ток накала	3,7 А
Ток сетки обратный	не более 40 мкА
Крутизна характеристики	30 мА/В
Напряжение в рабочей точке отрицательное	7 В
Проницаемость (при изменении uа на 0,2 кВ)	0,8 ± 0,2 %
Колебательная мощность (импульсная)	не менее128 кВт
Междуэлектродные емкости, пФ:
- входная	23 ± 2
- выходная	5,5
- проходная	не более 0,085

Предельные эксплуатационные данные:
Напряжение накала	12 - 13,2 В
Напряжение анода в импульсе	20 кВ
Напряжение сетки отрицательное	1 кВ
Ток сетки в импульсе	7 А
Ток анода в импульсе	16 А
Мощность, рассеиваемая анодом	440 Вт
Мощность, рассеиваемая сеткой	5 Вт
Скважность (минимальная)	500
Длительность импульса	1 - 10 мкс
Температура выводов анода	200 С
Температура выводов катода	150 С
Температура выводов сетки	180 с
Температура изолятора анода	250 С
Длина волны (минимальная)	25 см
Интервал рабочих температур окружающей среды	от -60 до +150 С
