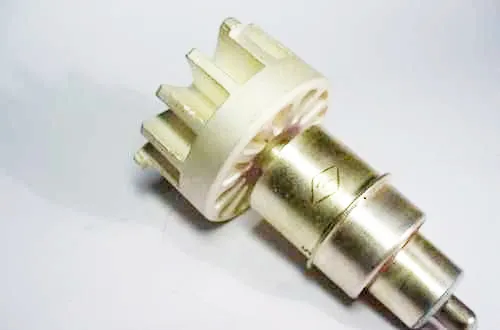

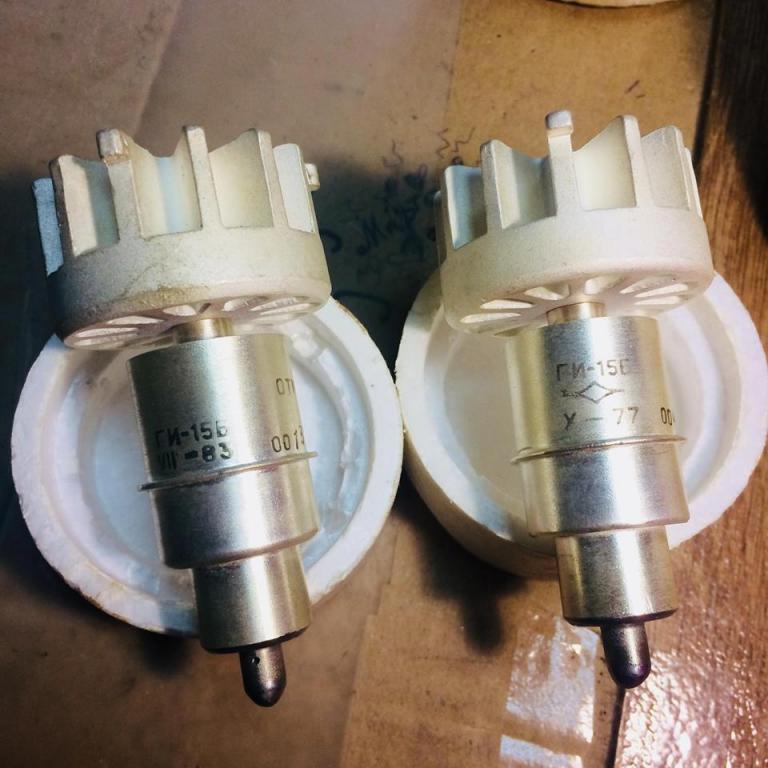

ГИ-15Б импульсный генераторный триод

Описание ГИ-15Б

ГИ-15Б импульсный генераторный триод устройство, использующее световые и электромагнитные колебания для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала. широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов.  Состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГИ-15Б:

ГИ-15Б

Импульсный генераторный триод ГИ-15Б для генерирования высокочастотных колебаний в непрерывном и импульсном режимах.

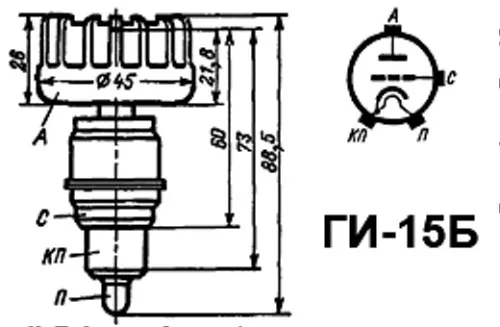

Оформление - металлокерамическое.

Охлаждение - принудительное, воздушное 4,8 м3/ч

Долговечность - не менее 200 ч.

Масса - 120 г.

Технические условия: СЦ3.323.027 ТУ.

Основные технические параметры ГИ-15Б:
Ток накала	0,815 ± 0,065  А
Ток эмиссии катода в импульсе (при uа=uс=120 В)	не менее 3 А
Ток сетки обратный (при uа=0,3 кВ, iа=25 мА)	не более 5 мкА
Ток утечки между сеткой и катодом (при uс=200 В)	не более 10 мкА
Крутизна характеристики	10 ±2 мА/В
Напряжение в рабочей точке отрицательное	3 ±4 В
Колебательная мощность:
- в импульсном режиме	не менее 100 Вт
- в импульсном режиме (при uн=11,3 В)	не менее 90 Вт
- в режиме непрерывного генерирования	не менее 3 Вт
Междуэлектродные емкости, пФ:
- входная	10,5 ±1
- выходная	2,5 ±0,5
- проходная	не более 0,04

Предельные эксплуатационные данные:
Напряжение накала	12-13,4 В
Напряжение анода	0,8 кВ
Напряжение анода при холодном катоде	1 кВ
Напряжение анода в импульсе при t <5 мкс	4 В
Напряжение сетки (мгновенное значение) при t <1 мкс	100 В
Напряжение сетки (мгновенное значение) при t <5 мкс	80 В
Отрицательное напряжение сетки (мгновенное значение)	150 В
Ток катода	0,15 А
Ток катода в импульсе при t <5 мкс	3,5 А
Мощность, рассеиваемая анодом	80 Вт
Мощность, рассеиваемая сеткой	2 Вт
Длина волны в импульсном режиме (минимальная)	7 см
Температура анода	200 С
Температура сетки и катода	120 С
Сопротивление в цепи сетки	10 кОм
Интервал рабочих температур окружающей среды	от -60 до +70 С
