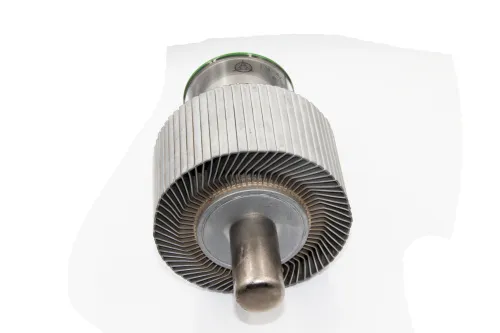

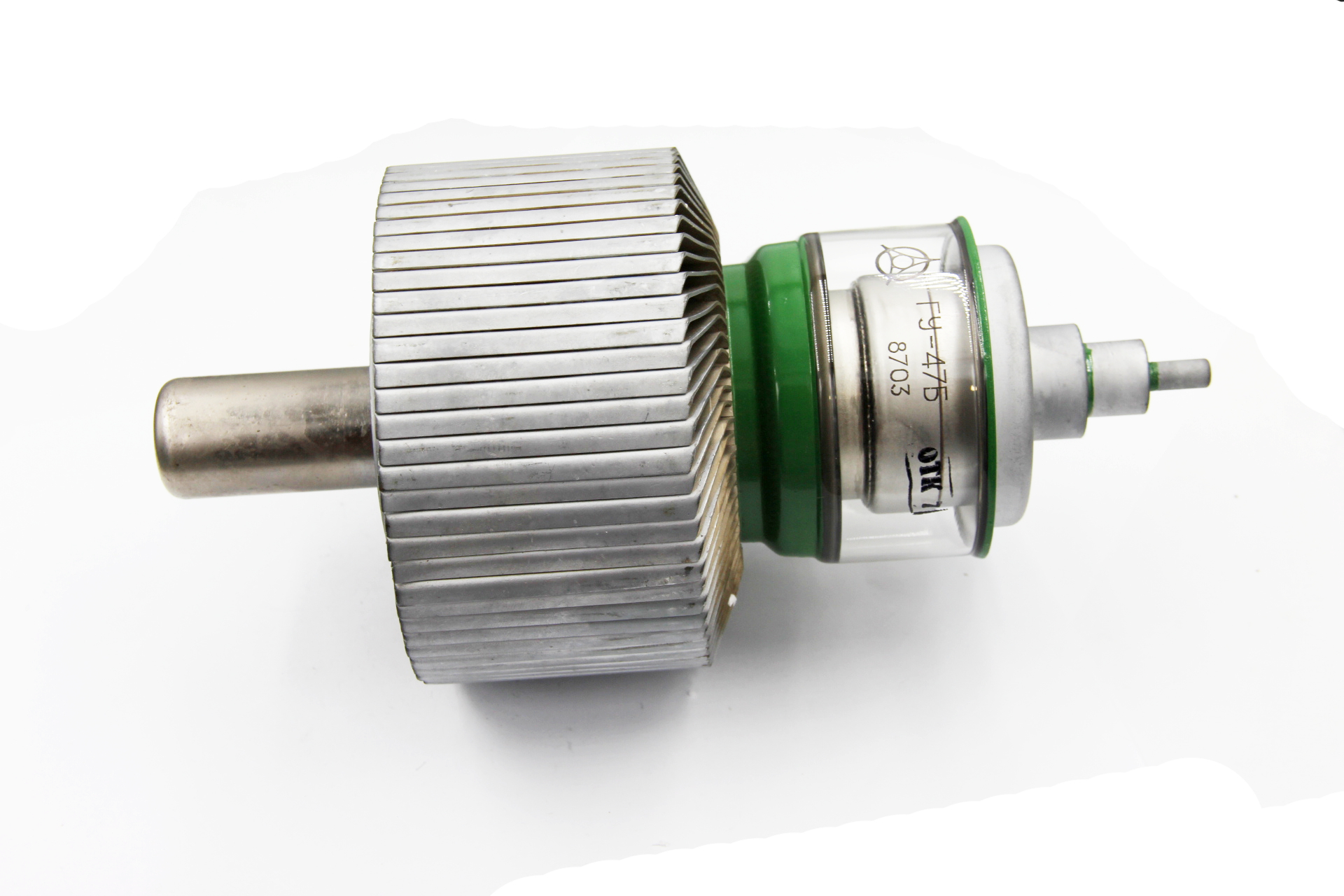

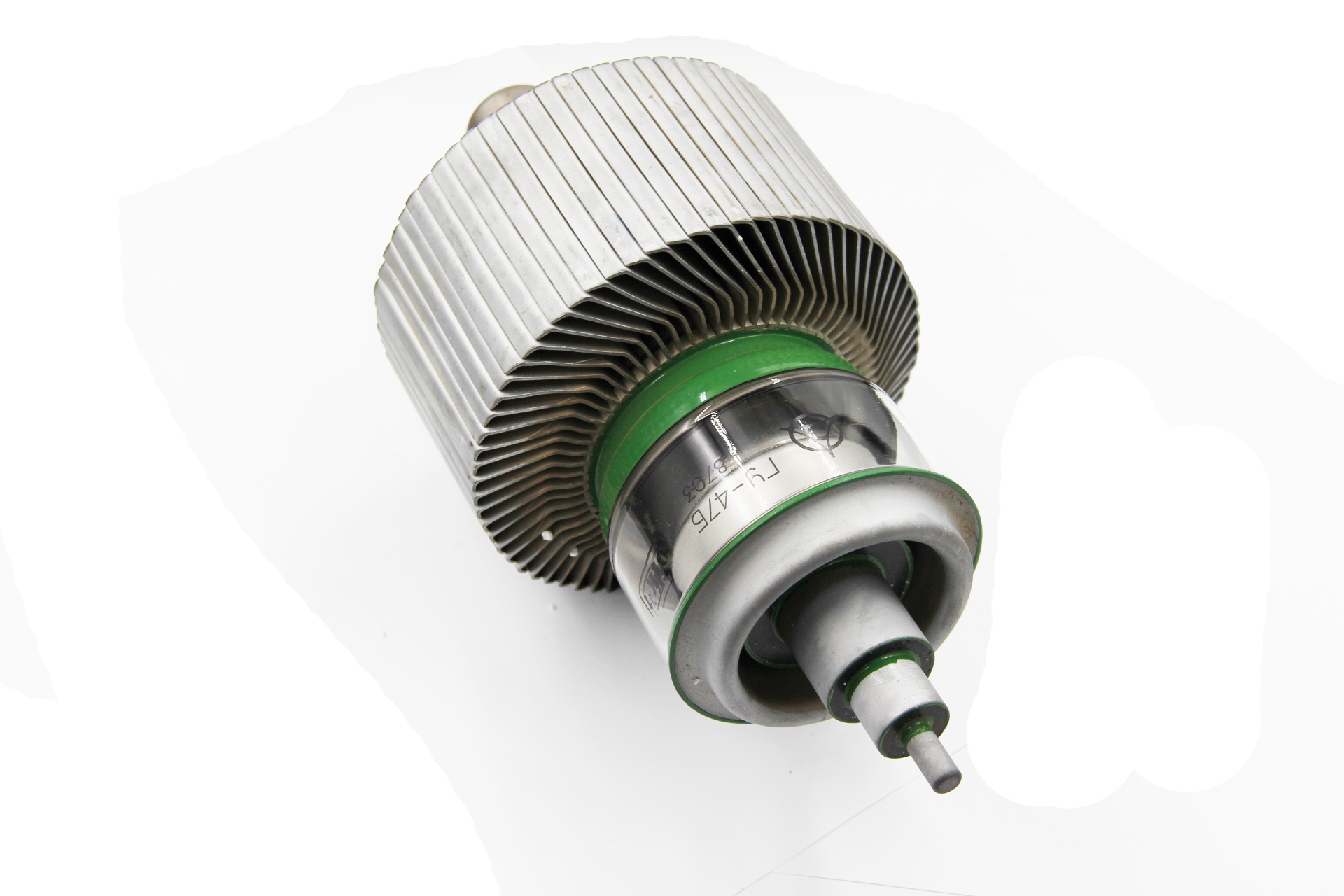

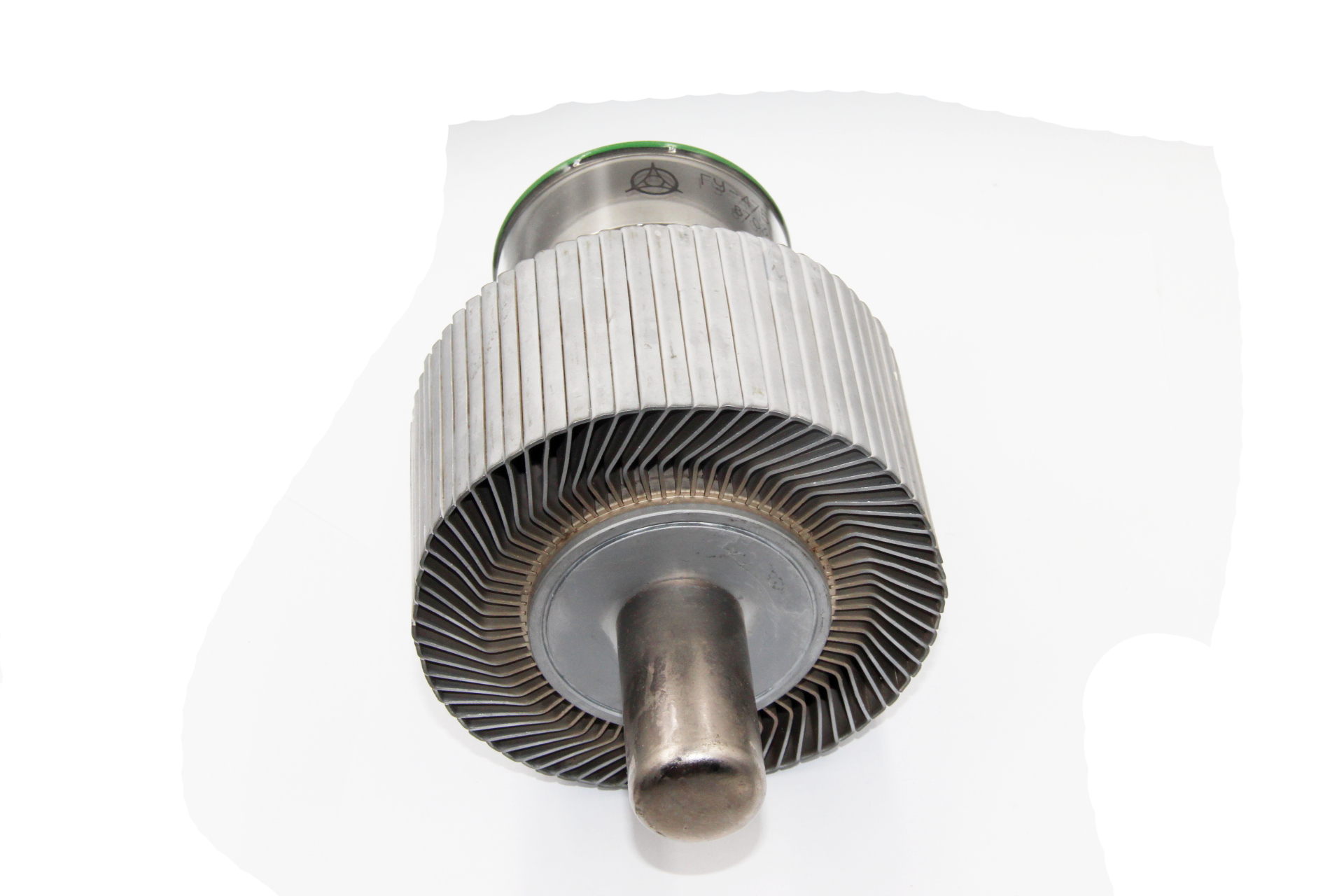

Описание ГУ-47Б

ГУ-47Б генераторный триод относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции генераторный триод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГУ-47Б:


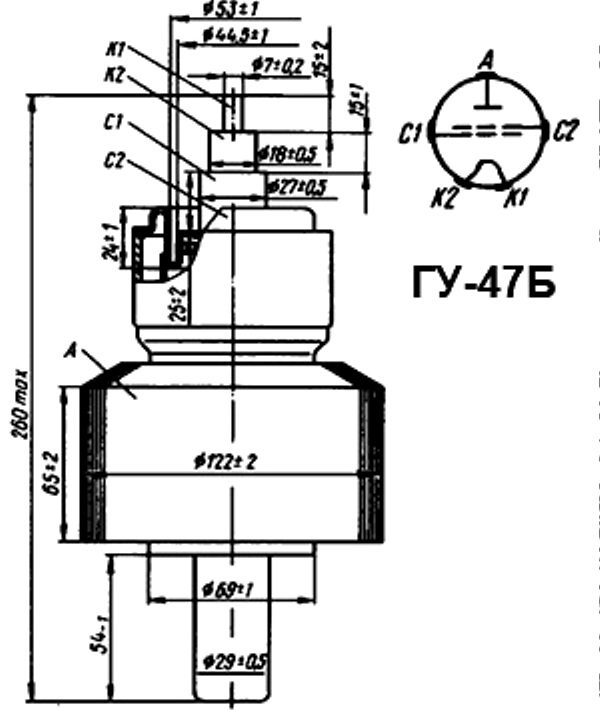

ГУ-47Б

Мощный генераторный тетрод ГУ-47Б для работы в качестве генератора и усилителя высокочастотных колебаний в режиме однополосного усиления.

Оформление - металлостеклянное.

Охлаждение - принудительное:

   - анода - воздушное не менее 400 м3/ч

   - ножки - воздушное не менее 30 м3/ч.

Масса не более 3,2 кг.


Основные технические параметры ГУ-47Б:
при uн=6,3 В, uа=1 кВ, uс2=0,9 кВ, iа=2,5 А
Ток накала

60 ± 5 А

Ток анода (при uа=5 кВ)

не менее 0,55 А

Ток анода (при uс1=0)

не менее 3,2 А

Ток эмиссии (при ua=uc2=uc1=300 В)

не менее 15 А

Крутизна характеристики

40 ± 4  мА/В

Коэффициент усиления 2-й сетки относительно 1-й

11 ± 1,5

Выходная мощность (на частоте 70 МГц, при ua=6 кВ)

не менее 6 кВт

Выходная мощность (на частоте 70 МГц, при ua=6 кВ, ic1=5 мА)

не менее 4 кВт

Междуэлектродные емкости, пФ:

     - входная

не более 95

     - выходная

не более 19

     - проходная

не более 0,5

Долговечность

не менее 2000 ч


Предельные эксплуатационные характеристики ГУ-47Б:
Напряжение накала

6,0 - 6,6 В

Напряжение анода

6 кВ

Напряжение 2-й сетки

1,2 кВ

Ток накала пусковой

90  А

Мощность, рассеиваемая анодом

6 кВт

Мощность, рассеиваемая 2-й сеткой

300 Вт

Рабочая частота

70 МГц

Температура стекла и мест спаев стекла с металлом

150 С

Интервал рабочих температур окружающей среды

от -60 до +70 С
