ТГИ1-500/20 тиратрон импульсный модуляторный

Описание ТГИ1-500/20

Параметры и характеристики ТГИ1-500/20:

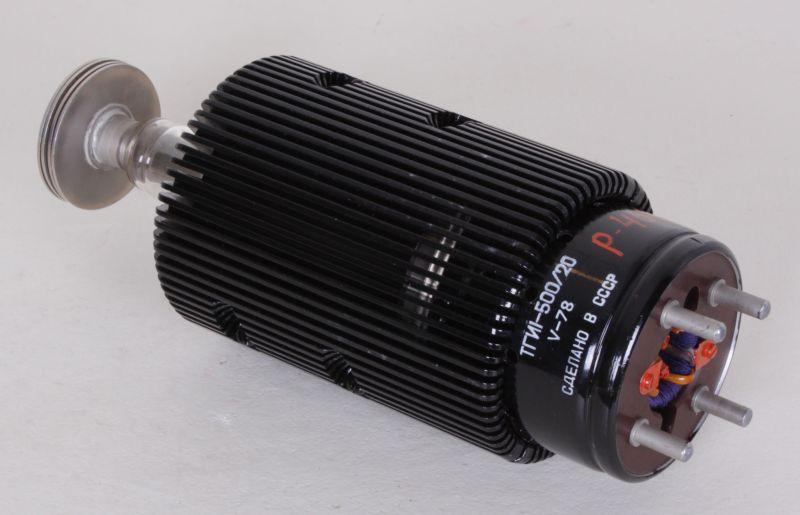

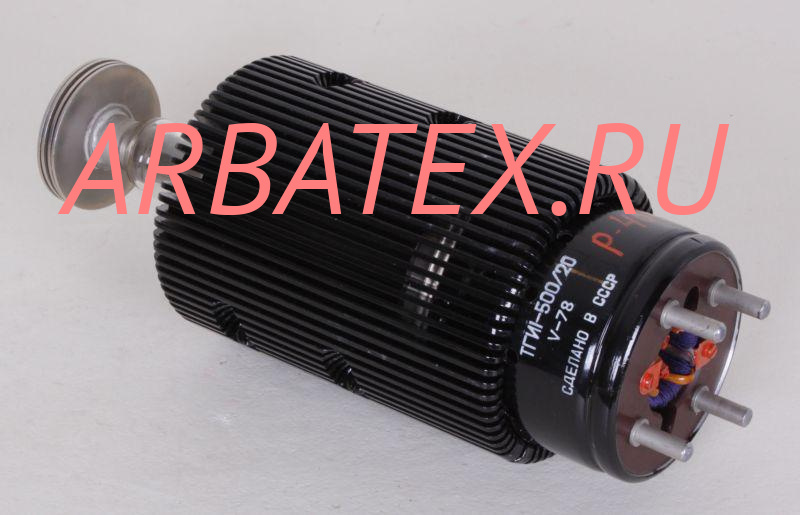

ТГИ1-500/20

Импульсный модуляторный тиратрон ТГИ1-500/20 предназначен для коммутации в схеме линейного модулятора.

Выпускается в стеклянном оформлении.

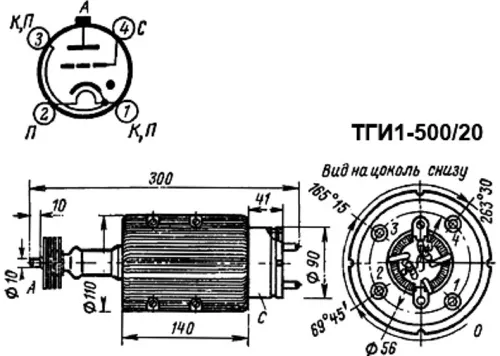

Цоколь специальный, 4-штырьковый.

Баллон наполнен водородом.

Катод оксидный, косвенного накала.

Время разогрева 5 мин.

Рекомендуется работа в вертикальном положении, анодом вверх.

Температура окружающей среды от -60 до +90c.

Охлаждение:

- радиатора анода воздушное принудительное

- радиатора сетки естественное.

Срок службы - не менее 500 ч.

Вес - не более 3 кг.

Номинальные электрические данные ТГИ1-500/20:

Напряжение накала, В ...... 6,3

Ток накала, А ...... 13-17

Ток в цепи анода в импульсе, А ...... 500

Среднее значение тока в цепи анода, А ...... 0,5

Средняя выходная мощность, кВт ...... 10

Длительность импульса, мкс ...... не более 10

Предельно допустимые электрические величины:

Наибольшее напряжение накала, В ...... 6,6

Наименьшее напряжение накала, В ...... 6,0

Наибольшая амплитуда обратного напряжения на аноде при рассогласовании сопротивления нагрузки с волновым сопротивлением линии, кВ ...... 20

Наибольшая амплитуда прямого напряжения на аноде, кВ ...... 16

Наименьшая амплитуда прямого напряжения на аноде, кВ ...... 3

Наибольший ток в цепи анода в импульсе, А ...... 500

Наибольшая крутизна фронта тока анода в импульсе, А/мксек ...... 2500

Условия эксплуатации:

1. Ламповая панель и крепление тиратрона к схеме должны обеспечивать свободный доступ воздуха к нижней поверхности цоколя и к радиатору сетки.

2. Запрещается направлять воздушную струю на стекло возле вывода анода.

3. Необходимо рассогласование сопротивления нагрузки с волновым сопротивлением линии для создания на аноде тиратрона отрицательного напряжения после прохождения импульса тока.
