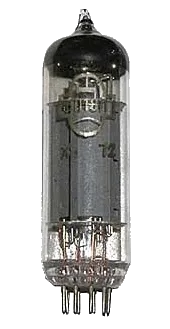

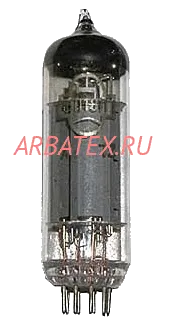

Описание 6П18П
6П18П выходной пентод предназначен для работы в выходных каскадах усилителей низкой частоты. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.
Параметры и характеристики 6П18П:
6П18П
Миниатюрный выходной пентод.
Предназначен для усиления мощности низкой частоты и работы в схемах кадровой развертки телевизионных устройств.
Долговечность не менее 3000 ч.
Масса не более 20 г.
Основные технические характеристики 6П18П:
Напряжение накала ...... 6,3 ± 0,6 В
Ток накала ...... 0,76 ± 0,06 А
Напряжение анода номинальное (постоянное) ...... 180 В
Напряжение анода предельное (постоянное) ...... 250 В
Напряжение анода наибольшее (амплитуда импульса) ...... 2500 В
Напряжение анода наименьшее (амплитуда импульса) ...... -500 В
Ток анода ...... 53 ± 9 мА
Ток катода предельный ...... 75 мА
Напряжение сетки второй номинальное (постоянное) ...... 180 В
Напряжение сетки второй предельное (постоянное) ...... 250 В
Ток сетки второй ...... не более 10,5 мА
Мощность, рассеиваемая анодом, предельная ...... 12 Вт
Мощность, рассеиваемая сеткой второй, предельная ...... 2,5 Вт
Напряжение между катодом и подогревателем предельное (постоянное) ...... 100 В
Крутизна характеристики ...... не менее 8,8 мА/В
Внутреннее сопротивление ...... 22 кОм
Коэффициент усиления в триодном включении ...... 13
Выходная мощность ...... не менее 2,2 Вт
Коэффициент нелинейных искажений ...... 8 %
Сопротивление в цепи катода для автоматического смещения ...... 110 Ом
Емкость входная ...... 11,5 пФ
Емкость выходная ...... 6 пФ
Емкость проходная ...... 0,2 пФ

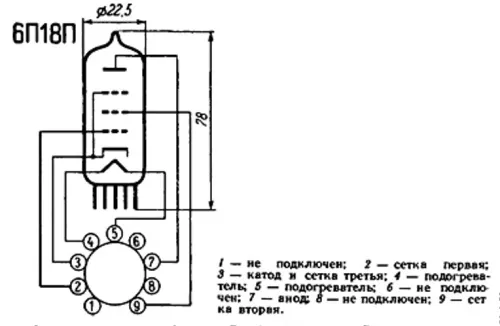

Оформление ...... стеклянное миниатюрное.
