ТГИ1-700/25 тиратрон импульсный модуляторный

Описание ТГИ1-700/25

ТГИ1-700/25 тиратрон импульсный модуляторный относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции тиратрон импульсный модуляторный состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ТГИ1-700/25:

ТГИ1-700/25

Импульсный модуляторный тиратрон ТГИ1-700/25 предназначен для коммутации в схеме линейного модулятора.

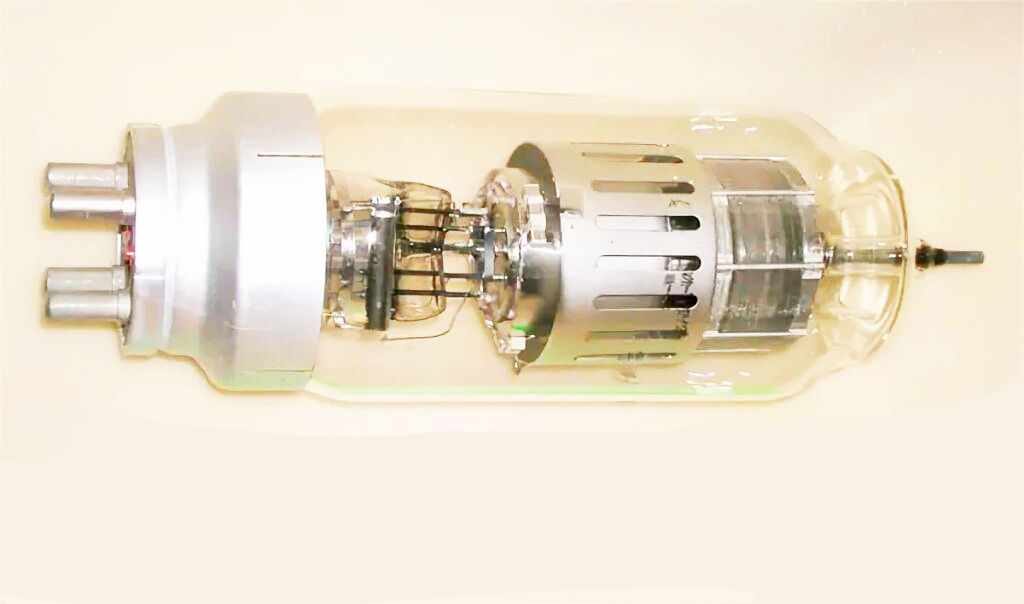

Выпускается в стеклянном оформлении.

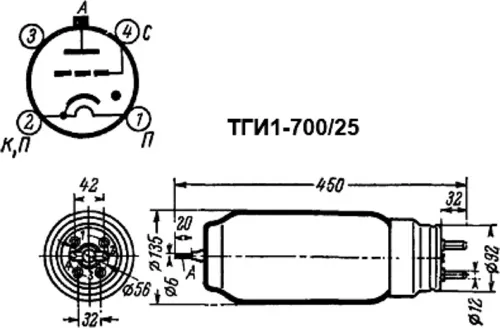

Цоколь специальный, 4-штырьковый.

Баллон наполнен водородом.

Катод оксидный, косвенного накала.

Время разогрева 7 мин.

Работает в любом положении.

Температура окружающей среды от -60 до +90° С.

Охлаждение естественное.

Срок службы - не менее 400 ч.

Вес - не более 2,5 кг.

Номинальные электрические данные ТГИ1-700/25:

Напряжение накала, В ...... 6,3

Ток накала, А ...... 20

Амплитуда прямого и обратного напряжения на аноде, кВ ...... 25

Ток в цепи анода в импульсе, А ...... 700

Выходная мощность в импульсе, кВт ...... 8700

Средняя выходная мощность, кВт ...... 12,5

Напряжение на сетке, В ...... не менее 700

Ток в цепи сетки в импульсе, А ...... 3-8

Длительность импульса, мксек ...... 2,8

Периодическая нестабильность зажигания при напряжении на аноде 10 кВ, мксек ...... не более 0,03

Падение напряжения на тиратроне в импульсе, В ...... не более 200

Колебание времени запаздывания тока в цепи анода в импульсе по отношению к импульсу напряжения на сетке при строго постоянных параметрах поджигающего импульса, мксек ...... не более 0,4

Предельно допустимые электрические величины ТГИ1-700/25:

Наибольшее напряжение накала, В ...... 6,6

Наименьшее напряжение накала, В ...... 6,0

Наибольшая амплитуда прямого и обратного напряжения, кВ ...... 25

Наибольшая амплитуда обратного напряжения на аноде в течение первых 25 мксек после прохождения импульса тока, кВ ...... 5

Наибольший ток в цепи анода в импульсе, А ...... 730

Наибольшее значение среднего тока в цепи анода, А ...... 1

Условия эксплуатации:

1. Ламповая панель и крепление тиратрона в схеме должны обеспечивать свободный доступ окружающего воздуха к нижней поверхности цоколя и к колбе тиратрона.

2. Повышение анодного напряжения до 25 кВ после разогрева катода должно производиться в течение 0,5-1 мин. В процессе работы тиратрона в импульсном режиме допускаются мгновенные включения и подача полного напряжения анода.

3. При напряжениях на аноде выше 20 кВ тиратрон создает интенсивное рентгеновское излучение, требующее защиты.

4. Необходимо рассогласование сопротивления нагрузки (порядка 5%) с волновым сопротивлением линии для создания на тиратроне отрицательного напряжения после прохождения импульса тока.
