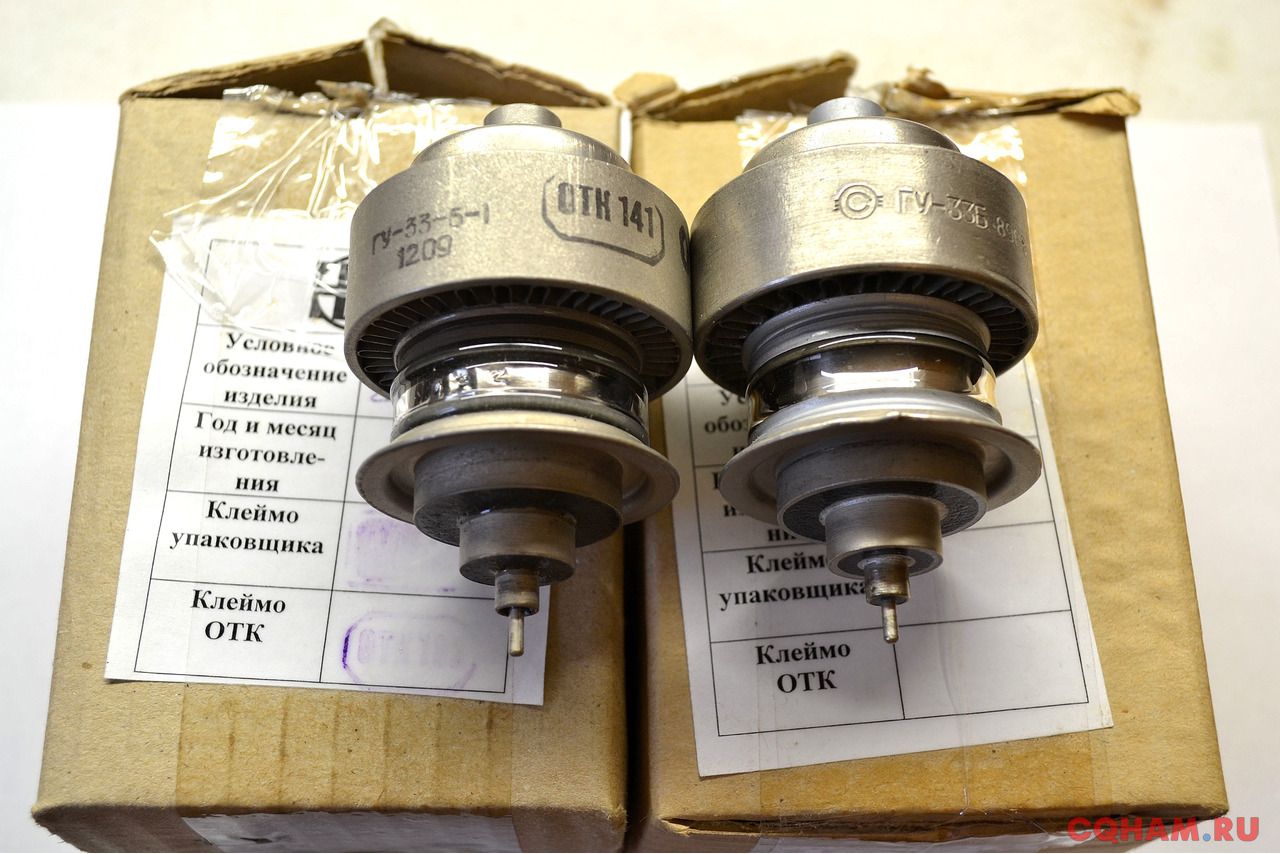

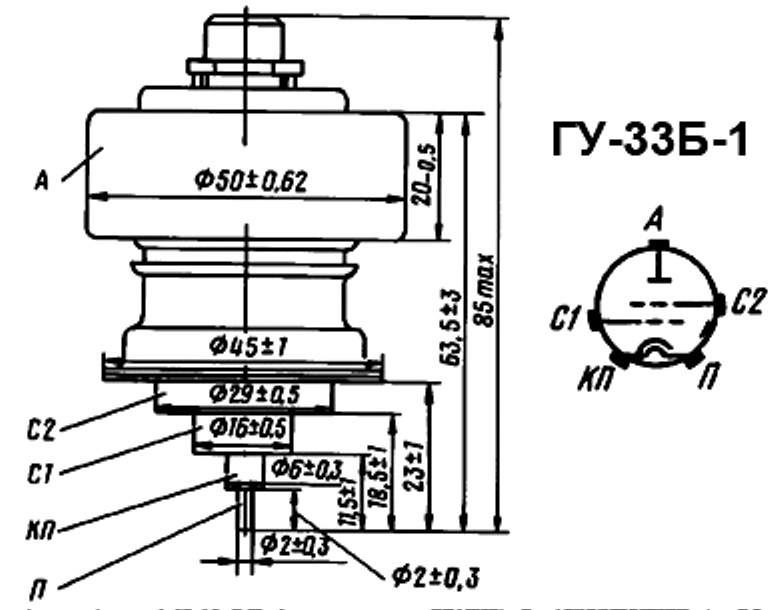

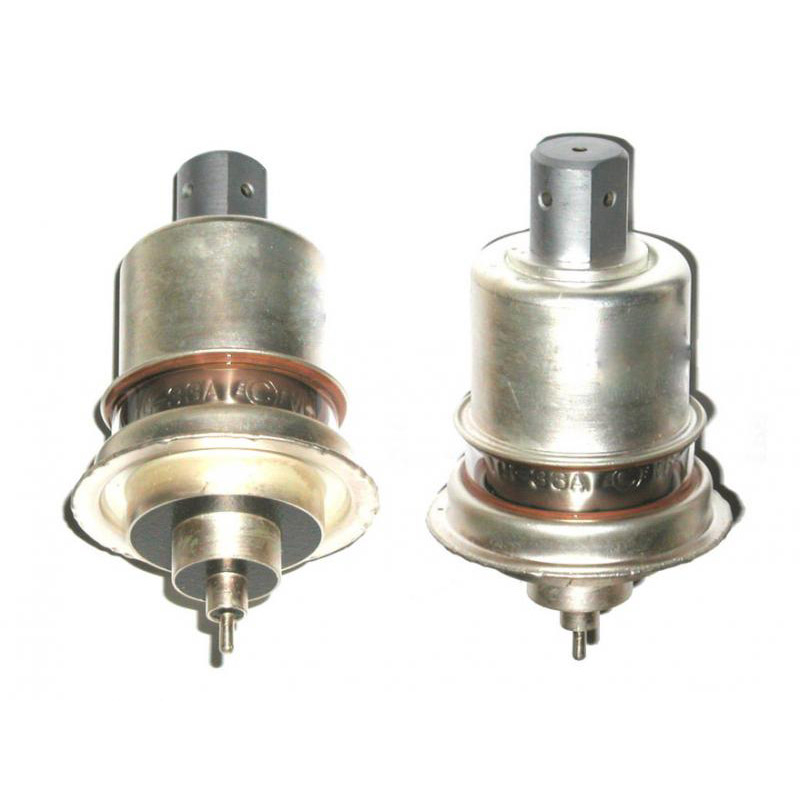

ГУ-33Б-1 генераторный триод

Описание

ГУ-33Б-1 генераторный триод относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции генераторный триод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики

Генераторный тетрод ГУ-33Б-1 в металлостеклянном оформлении с оксидным катодом косвенного накала и принудительным воздушным охлаждением анода и ножки, предназначенный для работы в непрерывном режиме в диапазоне частот до 500 МГц в стационарных и передвижных радиопередающих устройствах.

Оформление - металлокерамическое.

Охлаждение - воздушное 40м3/ч.

Масса - 220г.

Основные параметры при uн=6,3В, uа=400В, uc2=300В, iа= 375мА
Ток накала	5,15 ±0,45А
Ток 1-й сетки обратный	<20 мкА
Напряжение смещения на 1-й сетке отрицательное	7 ±5 В
Напряжение отсечки тока анода (при uн=1000В, iа=5мА)	<60 В
Крутизна характеристики	26 ±6мА/В
Колебательная мощность на частоте 60 МГц (при uа=1кВ, uс2=250В, uс=52В)	>130 Вт
Колебательная мощность на частоте 250 МГц (при uа=0,9кВ, iа=310мА)	>120 Вт
Снижение колебательной мощности (при uн=5,7В)	<25 %
Коэффициент усиления 1-й сетки относительно 2-й сетки (при uc2=250В и 300В)	13
Междуэлектродные емкости, пФ:
- входная	11 ±5
- выходная	8,5 ±1,5
- проходная	<0,1

Предельные эксплуатационные данные:
Напряжение накала	5,7-6,9 В
Напряжение анода	1500 В
Напряжение 2-й сетки	400 В
Напряжение 1-й сетки отрицательное	200 В
Мощность, рассеиваемая анодом	150 Вт
Мощность, рассеиваемая 2-й сеткой	10 Вт
Мощность, рассеиваемая 1-й сеткой	2 Вт
Ток катода	340 мА
Рабочая частота	500 МГц
Температура анода и мест спаев стекла с металлом	150 С
Интервал рабочих температур окружающей среды	от +5 до +70 С
