Описание 6Н5С


6Н5С двойной триод предназначен для работы в электронных стабилизаторах напряжения, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6Н5С:


6Н5С
Двойной триод 6Н5С предназначен для работы в электронных стабилизаторах напряжения.
Может быть использован как усилитель мощности НЧ в выходных двухтактных схемах.
Выпускается в стеклянном оформлении фигурной формы.
Срок службы не менее 500 ч.
Масса 95 г.

Основные технические характеристики на 6Н5С:
Напряжение накала - 6,3 В.
Ток накала - 2,5 ± 0,25 А.
Напряжение анода номинальное (постоянное) - 90 В.
Напряжение анода предельное (постоянное) - 250 В.
Ток анода каждого триода - 60 ± 35 мА.
Ток катода каждого триода предельный - 125 мА.
Напряжение сетки (постоянное) - -30 В.
Мощность, рассеиваемая каждым анодом, предельная - 13 Вт.
Напряжение между анодом и катодом при включении предельное (постоянное) - 500 В.
Напряжение между катодом и подогревателем предельное (постоянное) - 300 В.
Крутизна характеристики каждого триода - 4,45 ± 1,35 мА/В.
Внутреннее сопротивление каждого триода - 450 ± 150 Ом.
Сопротивление в цепи сетки предельное - 1 МОм.
Емкость входная - 9,5 пФ.
Емкость выходная - 5,0 пФ.
Емкость проходная  9,5 пФ.
Емкость сетка одного триода - анод другого триода - 1,5 пФ.

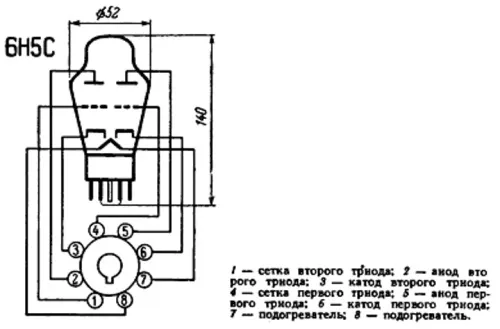

Оформление - стеклянное с октальным цоколем.
