6Э12Н-В радиолампа

Описание 6Э12Н-В

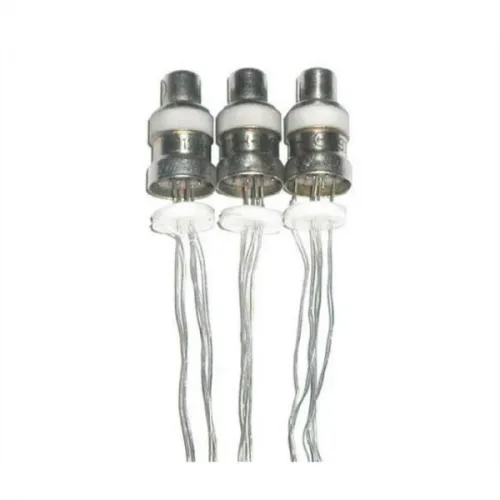

6Э12Н-В тетрод-нувистор в миниатюрном  исполнении предназначен для усиления и генерирования сигналов высокой частоты, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6Э12Н-В:

6Э12Н-В
Высокочастотный тетрод повышенной надежности и механической прочности.
Предназначен для усиления напряжения мощности высокой частоты.
Катод оксидный косвенного накала.
Работает в любом положении.
Долговечность не менее 5000 ч.
Масса не более 4 г.

Основные технические характеристики 6Э12Н-В:
Номинальные электрические данные:
Напряжение накала, В ...... 6,3 ±0,6
Ток накала, мА ...... 140 ±15
Напряжение на аноде, В ...... 120
Напряжение на второй сетке, В ...... 50
Сопротивление в цепи катода, Ом ...... 68
Ток в цепи анода, мА ...... 10 ±3
Ток в цепи второй сетки, мА ...... не более 3,6
Крутизна характеристики, мА/В ...... 9,5
Входное сопротивление, кОм ..... 5
Эквивалентное сопротивление шумов, Ом ..... 800

Предельно допустимые электрические величины:
Наибольшее напряжение на аноде, В ....... 250
Наибольшая мощность, рассеиваемая на аноде, Вт ...... 2,2
Наибольшая мощность, рассеиваемая на второй сетке, Вт ...... 0,2
• Наибольший ток в цепи катода, мА ...... 20
Наибольшее напряжение на аноде при запертой лампе, В ....... 330
Наибольшее напряжение на второй сетке при запертой лампе, В ....... 330
Напряжение в цепи сетки отрицательное, В ...... -55
Наибольшее сопротивление в цепи первой сетки, мОм ...... 1.
