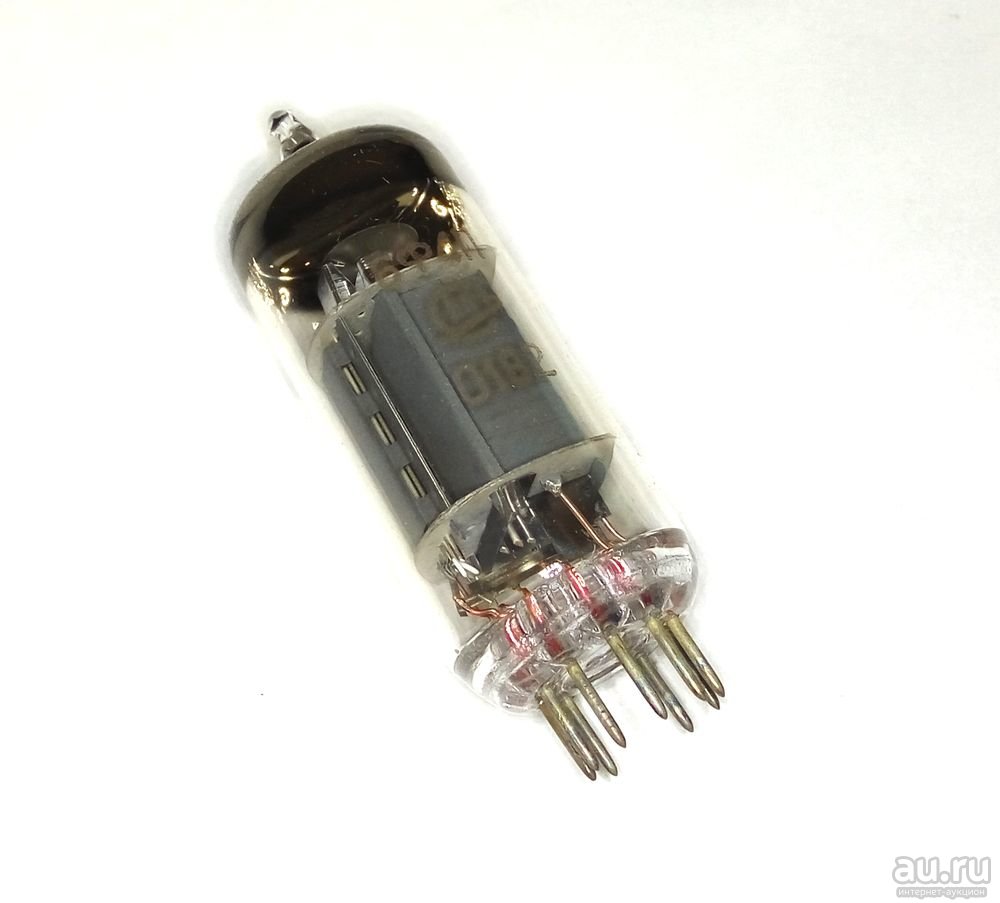

Описание 6Ф4П


6Ф4П триод-пентод, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6Ф4П:


6Ф4П
Триод-пентод.
Предназначен для работы в выходных каскадах видеоусилителей и усилителей низкой частоты (пентодная часть), в цепях АРУ и в предварительных усилителях низкой частоты телевизионных и радиовещательных приемников (триодная часть).
Долговечность не менее 5000 ч.
Масса не более 20 г.

Основные технические характеристики 6Ф4П:
Напряжение накала ...... 6,3 ± 0,6В
Ток накала ...... 720 ± 60 мА

Триодная часть:
Напряжение анода номинальное (постоянное) ...... 200 В
Напряжение анода предельное (постоянное) ...... 250 В
Ток анода ...... 3 ± 0,9 мА
Ток катода предельный ...... 12 мА
Мощность, рассеиваемая анодом, предельная ...... 1 Вт
Крутизна характеристики ...... 4 ± 1 мА/В
Коэффициент усиления ...... 65
Сопротивление в цепи катода для автоматического смещения ...... 600 Ом
Сопротивление в цепи сетки предельное ...... 1 МОм
Емкость входная ...... 4 пФ
Емкость выходная ...... 0,6 пФ
Емкость проходная ...... 2,7 пФ

Пентодная часть:
Напряжение анода номинальное (постоянное) ...... 170 В
Напряжение анода предельное (постоянное) ...... 250 В
Ток анода ...... 18 ± 6 мА
Ток катода предельный ...... 40 мА
Напряжение сетки второй номинальное (постоянное) ...... 170 В
Напряжение сетки второй предельное (постоянное) ...... 250 В
Ток сетки второй ...... не более 7 мА
Мощность, рассеиваемая анодом, предельная ...... 4 Вт
Мощность, рассеиваемая сеткой второй, предельная - 1,7 Вт.
Крутизна характеристики - 11 ± 9,5 мА/В.
Внутреннее сопротивление - 100 кОм.
Сопротивление в цепи катода для автоматического смещения - 100 Ом.
Сопротивление в цепи сетки первой предельное - 1 МОм.
Емкость входная - 9,5 пФ.
Емкость выходная - 4 пФ.
Емкость проходная - не более 0,1 пФ.
Оформление - стеклянное миниатюрное.
