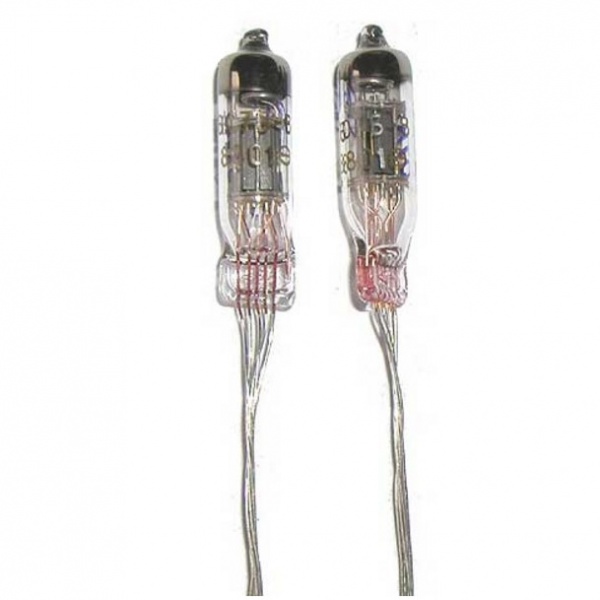

6С7Б-В радиолампа

Описание 6С7Б-В

6С7Б-В триод c высоким коэффициентом усиления предназначен для усиления напряжения низкой частоты. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6С7Б-В:

6С7Б-В

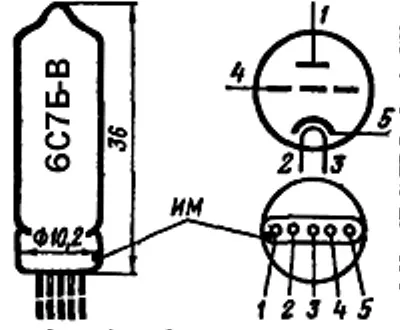

Сверхминиатюрный стеклянный триод повышенной надежности и механической прочности.
Предназначен для усиления напряжения низкой частоты.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 1500 ч.
Масса не более 3,5 г.

Основные технические характеристики 6С7Б-В:
Номинальные электрические данные:
Напряжение накала, В ...... 6,3
Напряжение на аноде, В ...... 250
Напряжение смещения на сетке, В ...... -2
Ток накала, мА ...... 200 ± 20
Ток в цепи анода, мА ...... 4,5
Крутизна характеристики, мА/в ...... 4
Коэффициент усиления ...... 66

Предельно допустимые электрические величины:
Наибольшее напряжение накала, В ...... 6,6
Наименьшее напряжение накала, В ...... 6,0
Наибольшее напряжение на аноде, В ....... 300
Наибольшая мощность, рассеиваемая на аноде, Вт ...... 1,3
Наибольшее постоянное напряжение между катодом и подогревателем, В ...... 100
Наибольший ток утечки между катодом и подогревателем, мкА ...... 20
Наибольший ток в цепи катода, мА ...... 7
Наибольшее сопротивление в цепи первой сетки, Мом ...... 0,5.
