6С52Н-В радиолампа

Описание 6С52Н-В

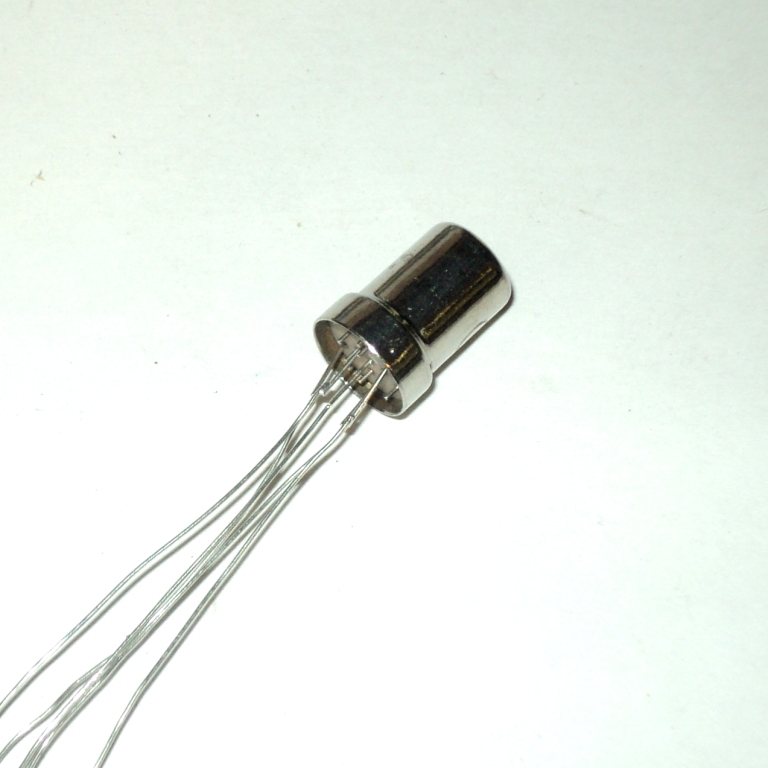

6С52Н-В триод-нувистор в миниатюрном металло-керамическом исполнении предназначен для усиления напряжения и генерирования колебаний в диапазоне частот от инфранизких до ультравысоких. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6С52Н-В:

6c52h-В
Сверхминиатюрный металлокерамический триод повышенной надежности и механической прочности.
Предназначен для усиления и генерирования слабых сигналов в устройствах широкого применения.
Катод оксидный косвенного накала.
Работает в любом положении.
Долговечность не менее 5000 ч.
Масса не более 3 г.

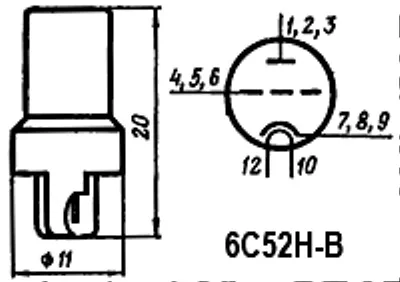

Раположение штырьков РШ8.

Основные технические характеристики 6c52h-В:
Номинальные электрические данные:
• Напряжение накала, В ...... 6,3 ±0,7
• Ток накала, мА ...... 130 ±20
• Напряжение на аноде, В ...... 120
• Ток в цепи анода, мА ...... 6,3 ±2,4
• Крутизна характеристики, мА/В ...... 9,5
• Коэффициент усиления ...... 64 ±20
• Сопротивление в цепи катода, Ом ...... 130

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ....... 120
• Наибольшее напряжение на аноде при запертой лампе, В ....... 330
• Напряжение в цепи сетки отрицательное, В ...... -55
• Наибольший ток в цепи катода, мА ...... 15
• Наибольшая мощность, рассеиваемая на аноде, Вт ...... 1,2
• Наибольшее напряжение катод-подогреватель, В ..... 100
• Наибольшее сопротивление в цепи сетки, Мом ...... 1
