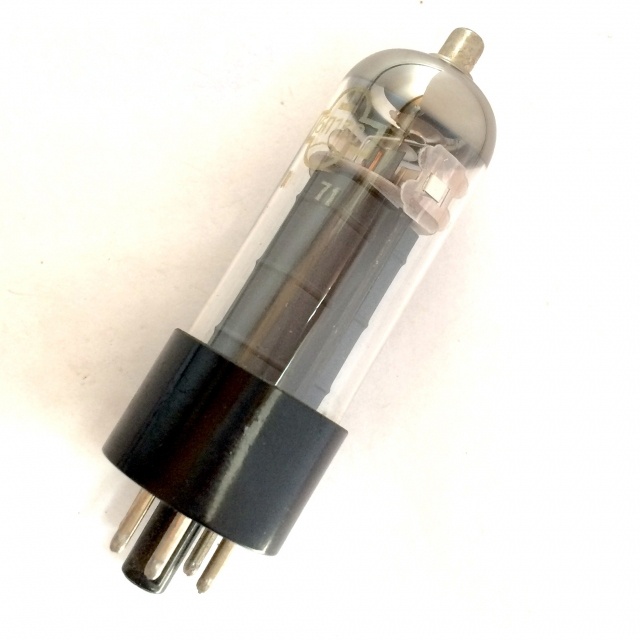

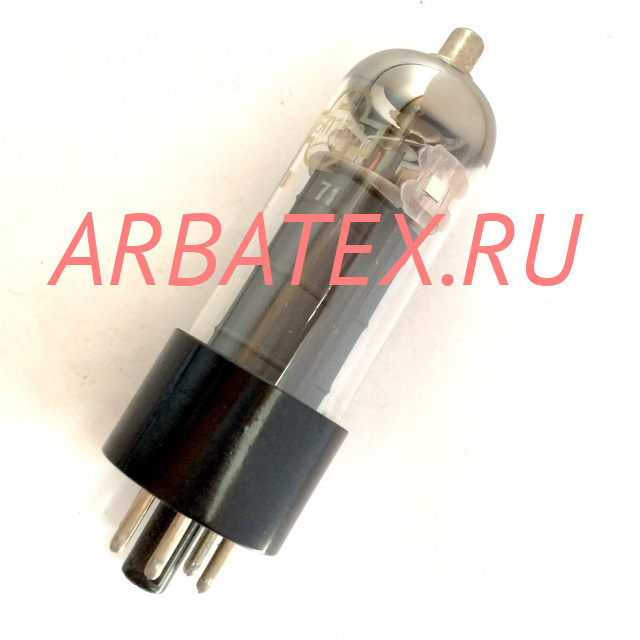

6П13С радиолампа

Описание 6П13С

6П13С выходной лучевой тетрод предназначен для работы в выходных каскадах усилителей низкой частоты. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции выходной лучевой тетрод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6П13С:

6П13С
Выходной лучевой тетрод.
Предназначен для работы в качестве генератора с независимым возбуждением в схемах строчной развертки телевизионных приемников.
Долговечность не менее 1500 ч.
Масса не более 45 г.

Основные технические характеристики 6П13С:
Напряжение накала ...... 6,3 ± 0,6 В
Ток накала ...... 1,3 ± 0,15 А
Напряжение анода номинальное (постоянное) ...... 200 В
Напряжение анода предельное (постоянное) ...... 450 В
Ток анода ...... 58 ± 26 мА
Ток катода предельный (амплитуда импульса) ...... 0,4 А
Напряжение сетки первой (постоянное) ...... -19 В
Напряжение сетки первой предельное (амплитуда импульса) ...... -150 В
Обратный ток сетки первой ...... не более 2 мкА
Напряжение сетки второй номинальное (постоянное) ...... 200 В
Ток сетки второй ...... не более 8 мА
Мощность, рассеиваемая анодом, предельная ...... 14 Вт
Мощность, рассеиваемая сеткой первой, предельная ...... 0,2 Вт
Напряжение между катодом в подогревателем предельное (постоянное) - 100 В
Крутизна характеристики - 9,5 ± 3 мА/В
Внутреннее сопротивление - около 25 кОм
Частота строчной развертки наименьшая - 12 кГц
Емкость входная - 20 пФ.
Емкость выходная - 7,5 пФ.
Емкость проходная - не более 0,9 пФ.

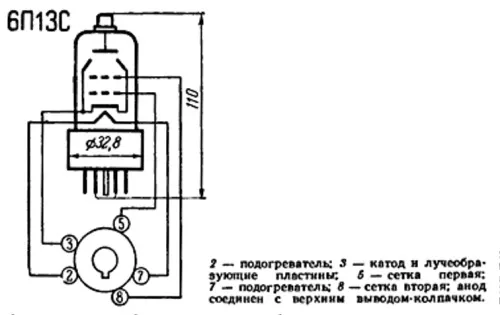

Оформление - стеклянное с октальным цоколем.
