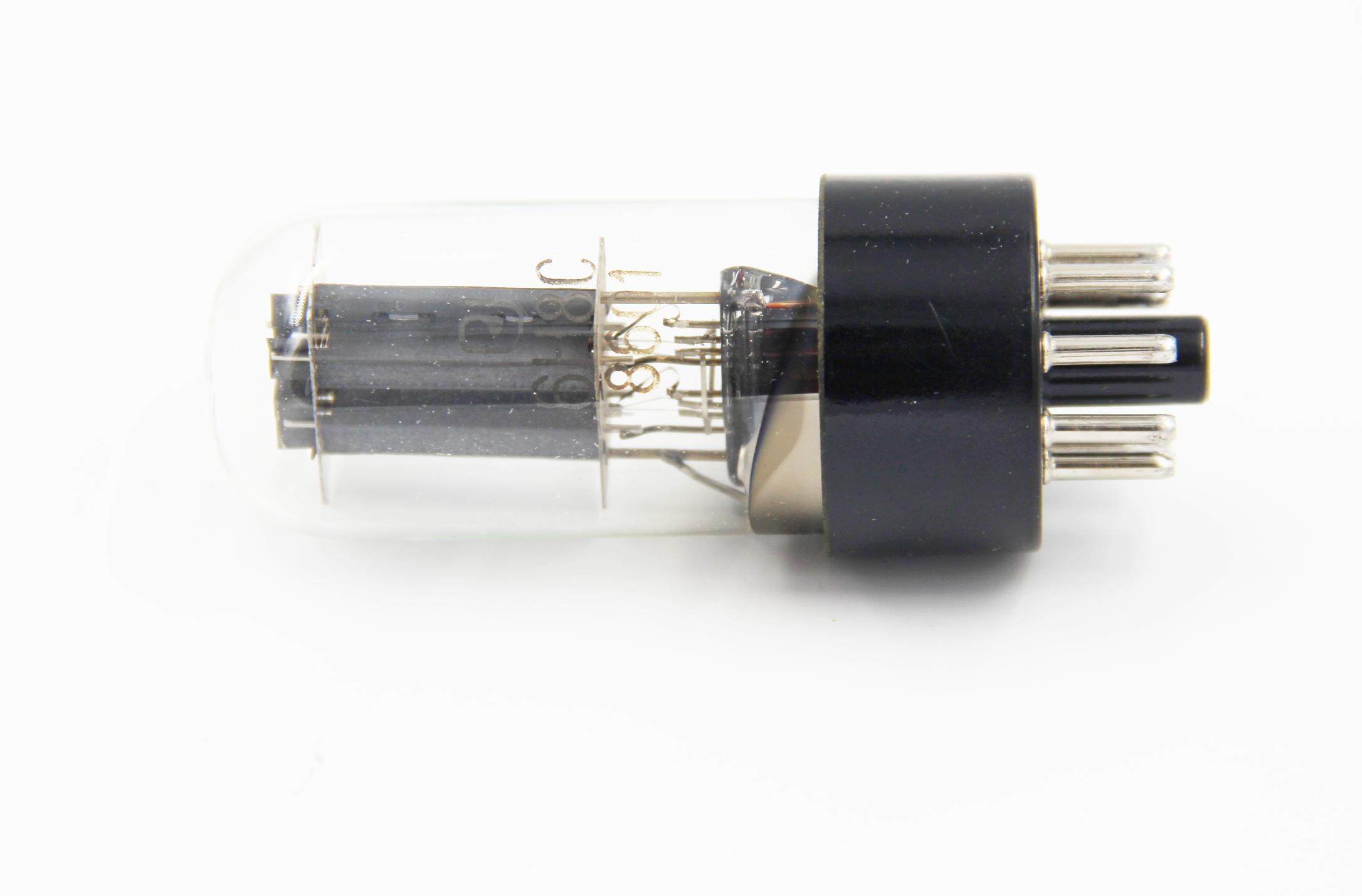

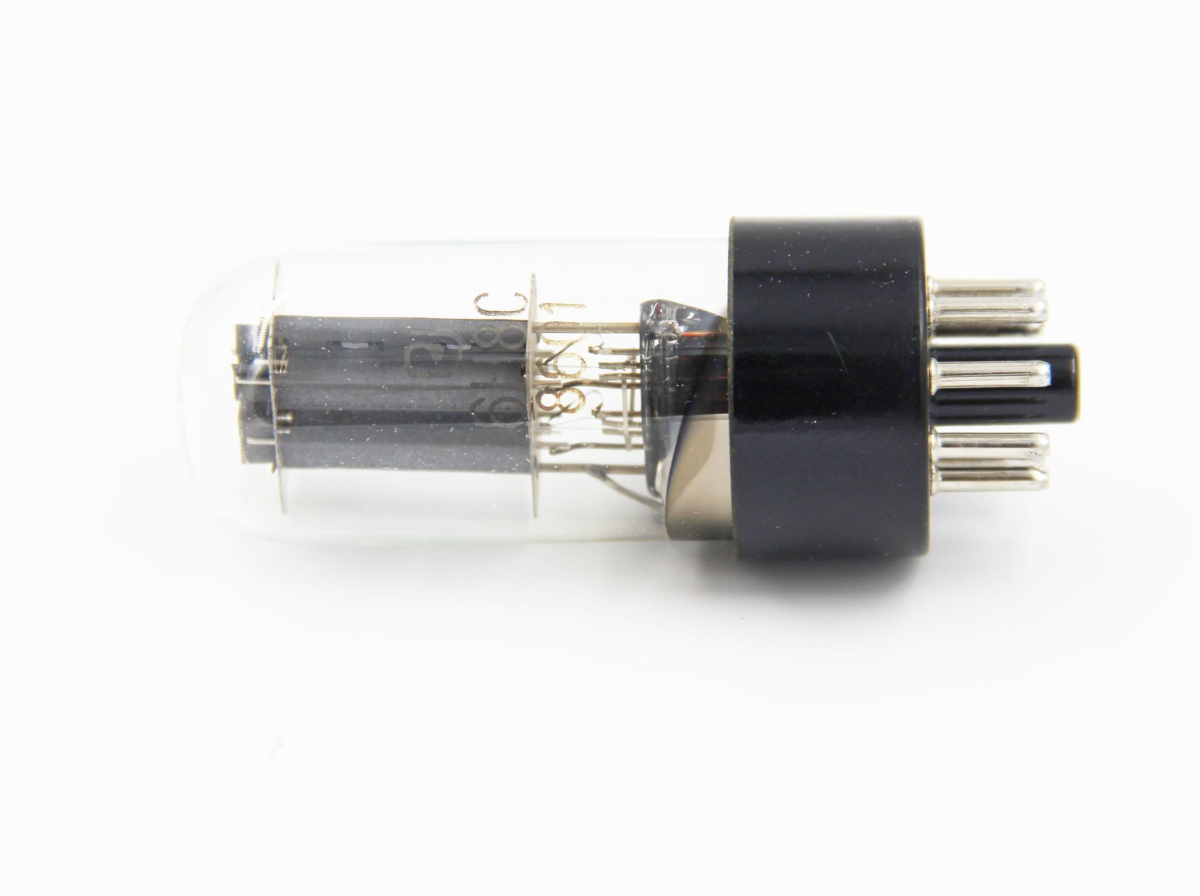

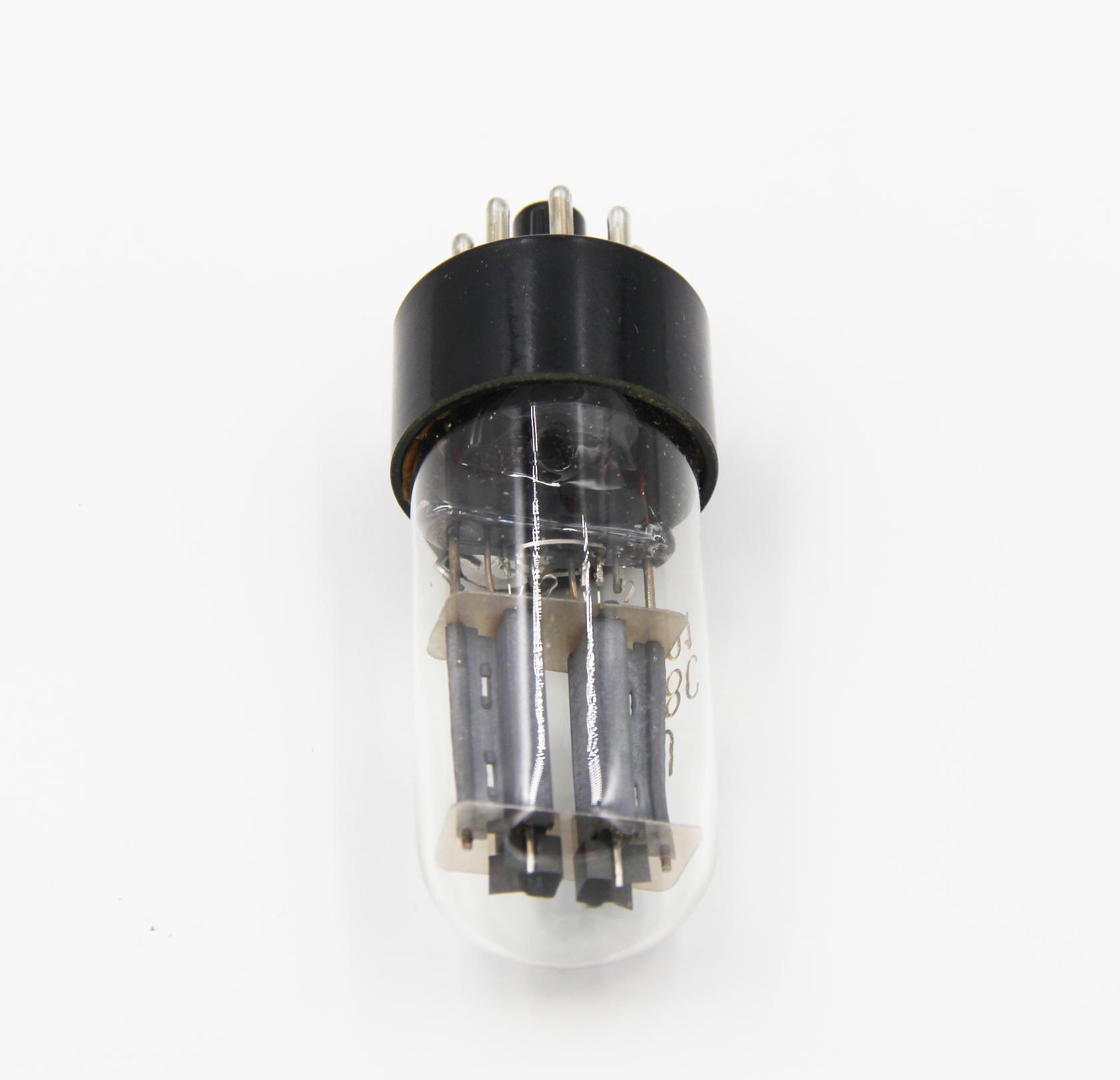

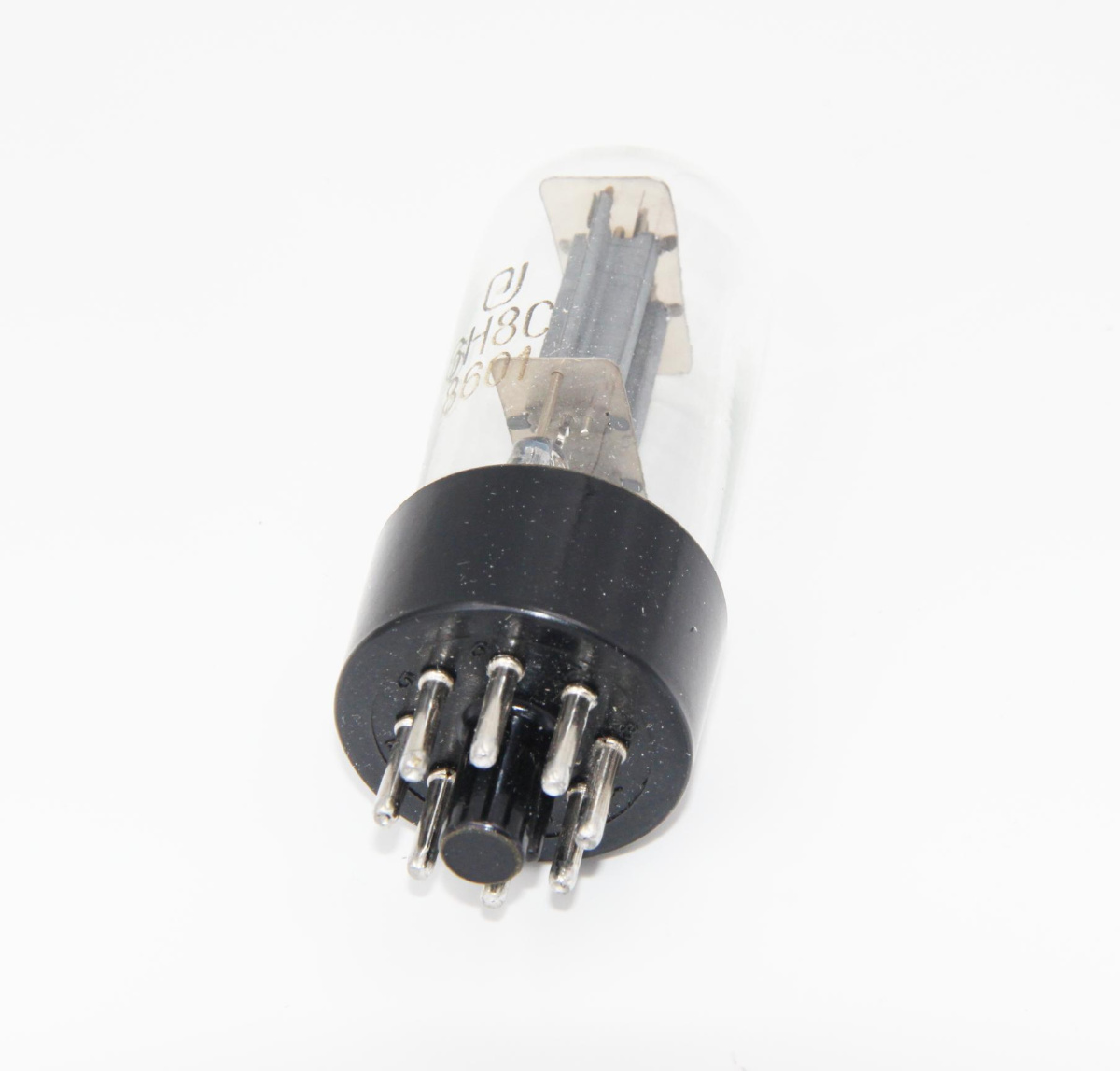

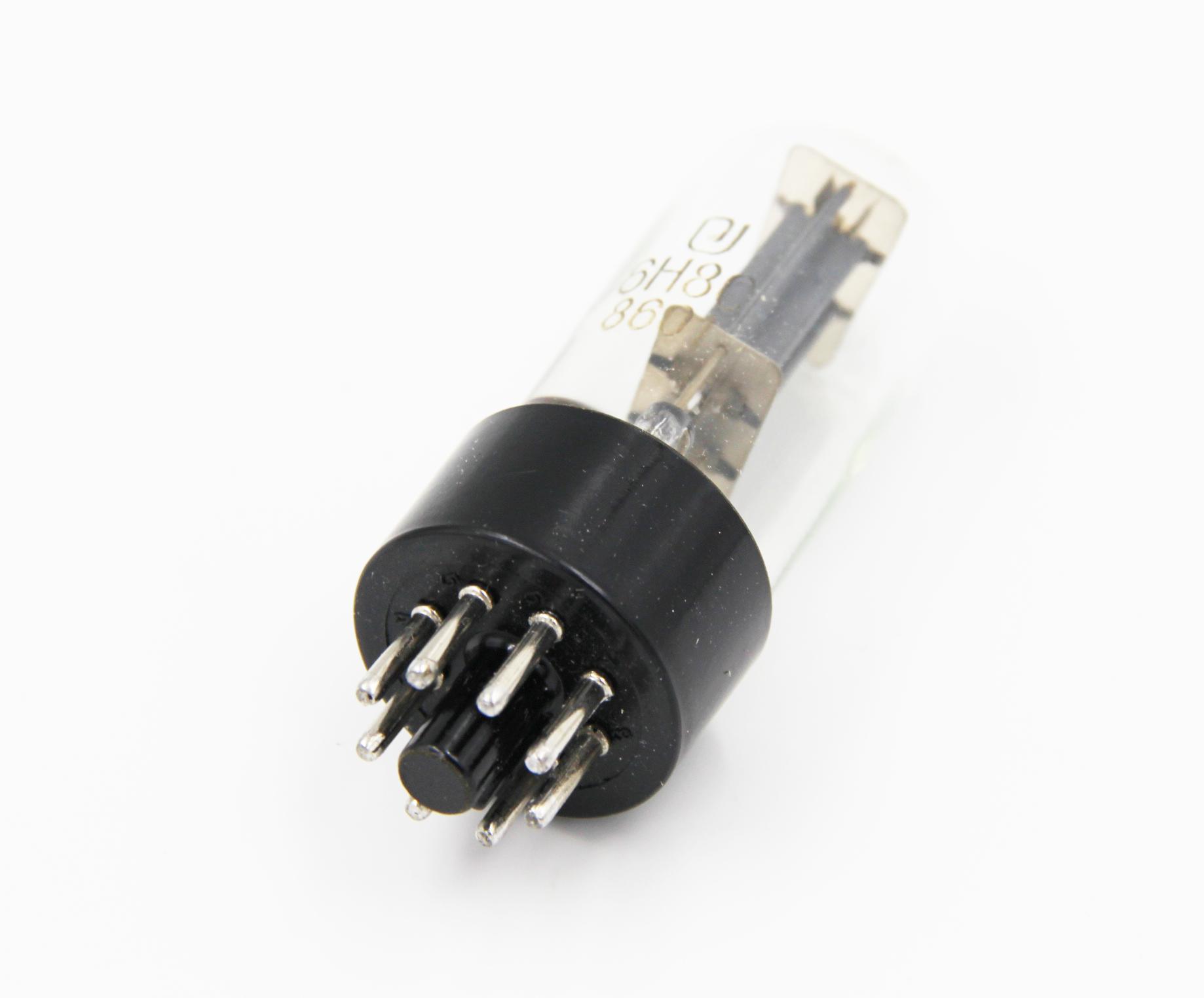

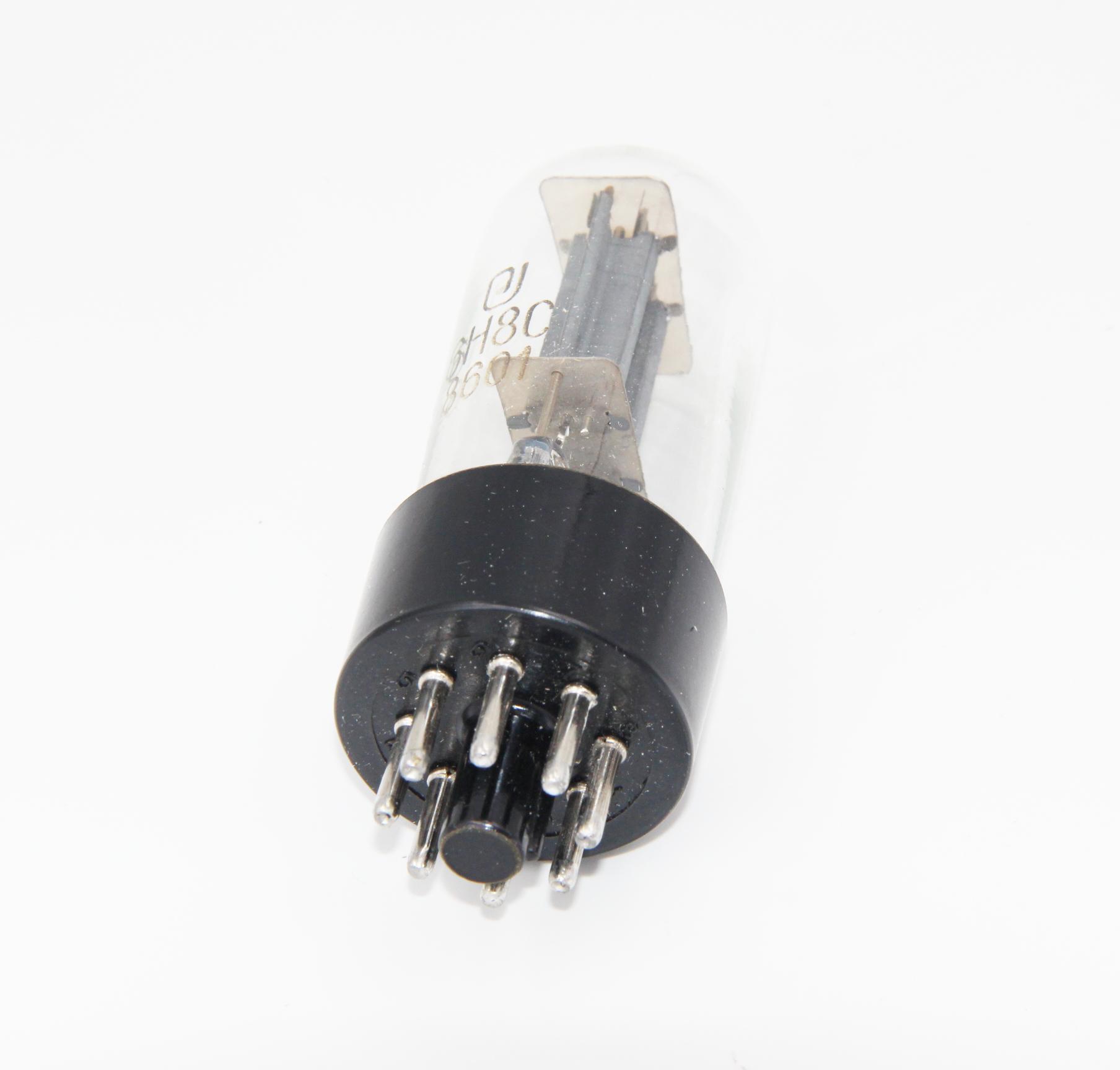

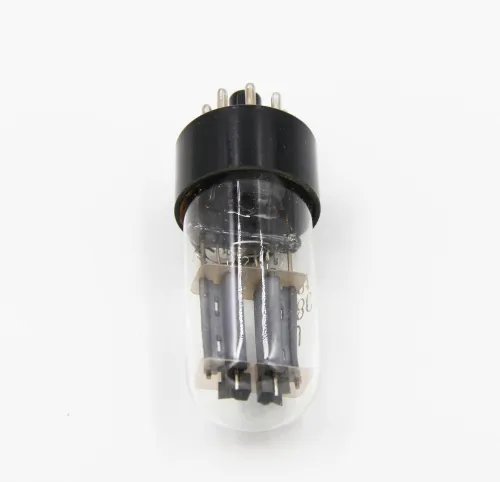

6Н8С радиолампа

Описание 6Н8С

6Н8С двойной триод с раздельными катодами предназначен для работы в усилителях низкой частоты. Применяется во входных каскадах УНЧ и в релаксационных схемах, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6Н8С:

6Н8С
Подогревный двойной триод для усиления напряжения низкой частоты и работы в релаксационных схемах.

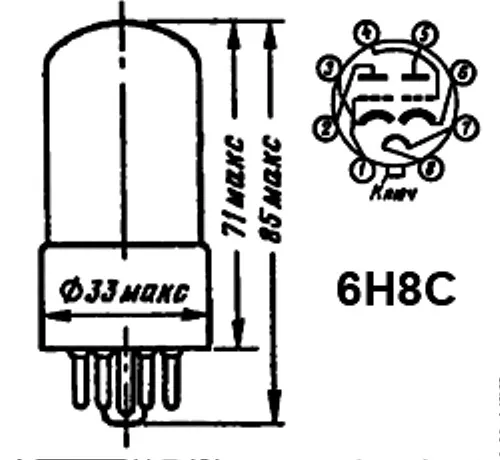

Оформление в стеклянном баллоне с октальным цоколем.
Катод оксидный косвенного накала.
Работает в любом положении.
Масса 50 г.

Основные технические характеристики 6Н8С:
Напряжение накала - 6,3 ±0,6 В
Ток накала - 600 ± 50мА
Напряжение анода номинальное - 250 В
Напряжение анода предельное - 330 В
Напряжение сетки номинальное  -8 В
.Ток анода - 9 ±3,5 мА
Наибольшая мощность, рассеиваемая на аноде триода - 2,75 Вт
Наибольшее постоянное напряжение между катодом и подогревателем - 100 В
Наибольший ток утечки между катодом и подогревателем - 20 мкА
Крутизна характеристики - 2,6 ±0,53 мА/В
Внутреннее сопротивление - 7700 Ом
Коэффициент усиления - 20,5 ±2,5
Наибольший ток катода - 20 мА
Наибольшее сопротивление в цепи первой сетки - 500 кОм
Емкость входная первого триода - 2,8 пФ.
Емкость входная второго триода - 3 пФ.
Емкость выходная первого триода - 0,8 пФ.
Емкость выходная второго триода - 1,2 пФ.
Емкость проходная первого триода - 3,8 пФ.
Емкость проходная второго триода - 4 пФ.
