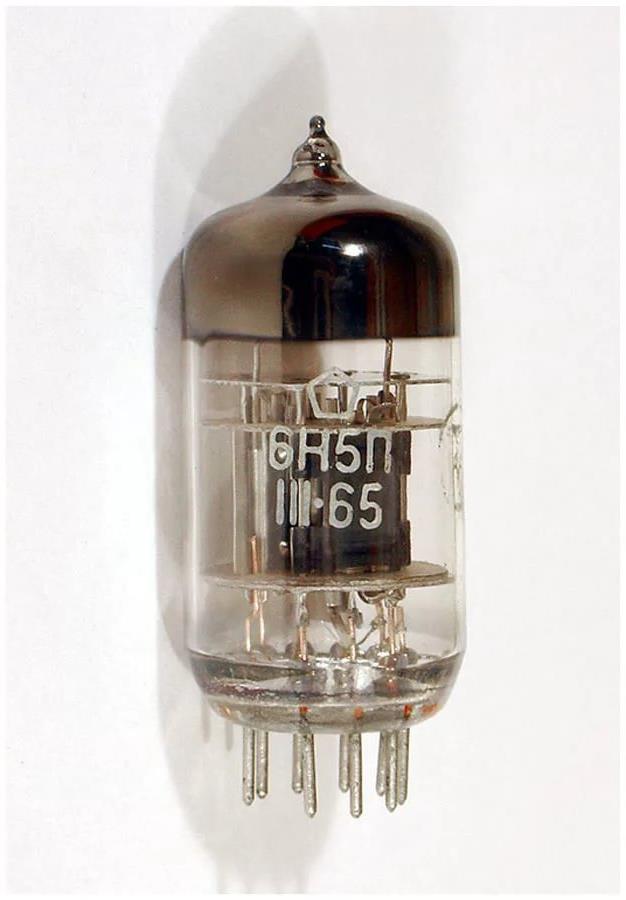

6Н5П радиолампа

Описание 6Н5П

6Н5П двойной миниатюрный триод. Предназначен для усиления напряжения высокой частоты, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6Н5П:

6Н5П
Двойной миниатюрный триод.
Предназначен для усиления напряжения высокой частоты.
Долговечность не менее 1500 ч.
Масса не более 15 г.

Основные технические характеристики на 6Н5П:
Напряжение накала ...... 6,3 ± 0,6 В
Ток накала ...... 600 ± 50 мА
Напряжение анода номинальное (постоянное) ...... 200 В
Напряжение анода предельное (постоянное) ...... 300 В
Ток анода каждого триода ...... не менее 8 мА
Ток катода каждого триода предельный ...... 25 мА
Обратный ток сетки первого триода ...... 1 мкА
Мощность, рассеиваемая каждым анодом, предельная - 2,2 Вт.
Напряжение между катодом и подогревателем предельное (постоянное) - 250 В.
Крутизна характеристики каждого триода - 4,2 ± 0,7 мА/В
Коэффициент усиления каждого триода .- 27
Сопротивление в цепи каждого катода для автоматического смещения - 600 Ом.
Сопротивление в цепи сетки предельное - 1 МОм.
Емкость входная каждого триода - 3 пФ.
Емкость выходная первого триода - 1,5 пФ.
Емкость выходная второго триода - 1,7 пФ.
Емкость проходная каждого триода - 2,25 пФ.
Емкость между анодами - не более 0,2 пФ.

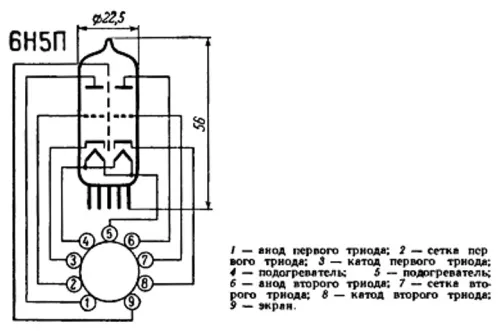

Оформление - стеклянное миниатюрное.
