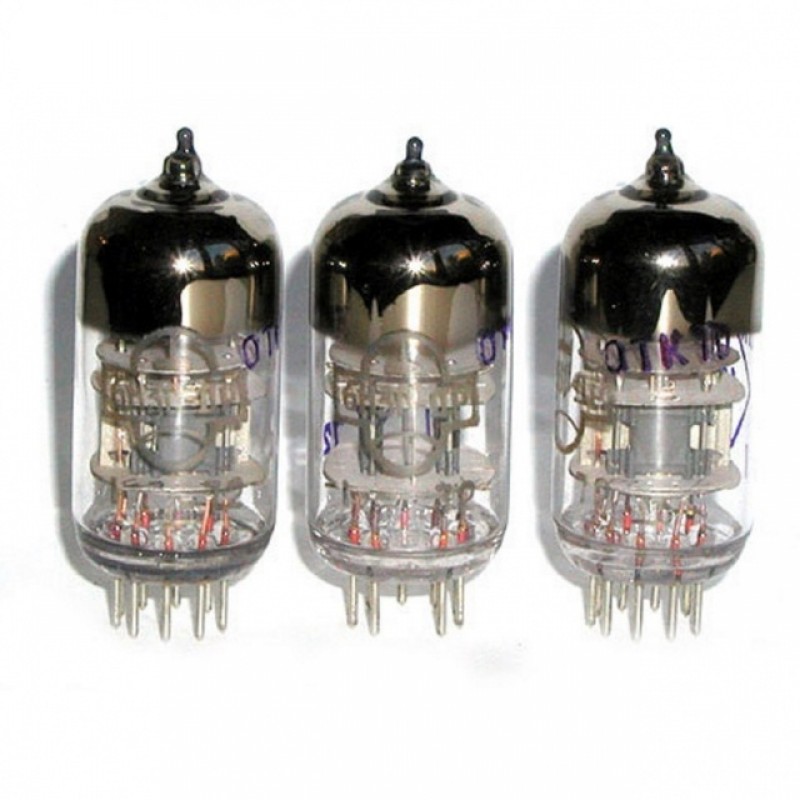

6Н3П-ДР радиолампа

Описание 6Н3П-ДР

6Н3П-ДР выходной пентод предназначен для работы в выходных каскадах усилителей низкой частоты, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6Н3П-ДР:

6Н3П-ДР
Двойной миниатюрный триод особо долговечный, радиационно-стойкий.
Предназначен для усиления напряжения и генерирования колебаний низкой частоты.
Долговечность не менее 5000 ч.
Масса не более 15 г.

Основные технические характеристики на 6Н3П-ДР:
Напряжение накала ...... 6,3 ± 0,6 В
Ток накала ...... 350 ± 30 мА
Напряжение анода номинальное (постоянное) ...... 150 В
Напряжение анода предельное (постоянное) ...... 300 В
Ток анода каждого триода ...... 8,5 ± 3,5 мА
Ток катода каждого триода предельный ...... 18 мА
Напряжение сетки номинальное (постоянное) ...... -2 В
Обратный ток сетки каждого триода ...... не более 0,1 мкА
Мощность, рассеиваемая каждым анодом, предельная ...... 1,8 Вт
Напряжение между катодом и подогревателем предельное (постоянное):
  - при отрицательном потенциале подогревателя ...... 150 В
  - при положительном потенциале подогревателя ...... 100 В
Крутизна характеристики каждого триода ...... 5,9 ±1,9 мА
Коэффициент усиления каждого триода ...... 36 ± 8
Входное сопротивление на частоте 60 МГц ...... 14 кОм
Выходное сопротивление на частоте 60 МГц - 19 кОм
Эквивалентное сопротивление внутриламповых шумов - 0,7 кОм
Емкость входная каждого триода - 2,45 ± 0,55 пФ
Емкость выходная каждого триода - 1,25 ± 0,35 пФ
Емкость проходная каждого триода - не более 1,6 пФ
Емкость между анодами - не более 0,13 пФ

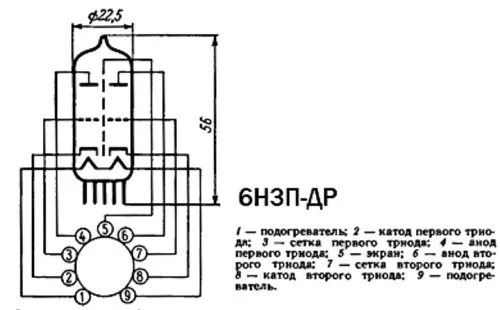

Оформление - стеклянное миниатюрное.
