6Н17Б-В радиолампа

Описание 6Н17Б-В

6Н17Б-В двойной триод c высоким коэффициентом усиления предназначен для усиления напряжения низкой частоты , относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6Н17Б-В:

6Н17Б-В
Двойной сверхминиатюрный триод повышенной надежности и механической прочности.
Предназначен для усиления напряжения низкой частоты.
Катод оксидный косвенного накала.
Работает в любом положении.

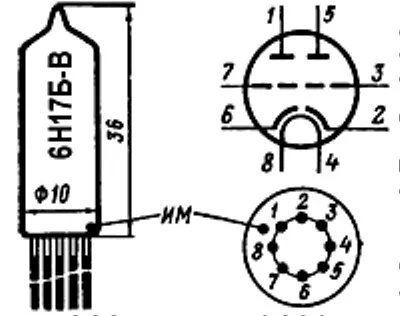

Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 750 ч.
Масса не более 4 г.

Основные технические характеристики 6Н17Б-В:
Номинальные электрические данные:
• Напряжение накала, В ...... 6,3 ±0,6
• Ток накала, мА ...... 400 ±40
• Напряжение на аноде, В ...... 200
• Ток в цепи анода, мА ...... 3,3 ±1,0
• Крутизна характеристики, мА/В ...... 3,8 ±1,0
• Сопротивление в цепи катода, Ом ...... 325
• Ток сетки обратный, мкА ...... 0,2
• Коэффициент усиления ...... 75 ±15

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ....... 250
• Наибольшее напряжение на аноде при запертой лампе, В ....... 350
• Напряжение в цепи сетки отрицательное, В ...... -50
• Наибольший ток в цепи катода, мА ...... 10
• Наибольшая мощность, рассеиваемая на аноде, Вт ...... 0,9
• Наибольшее напряжение катод-подогреватель, В ..... 150.
