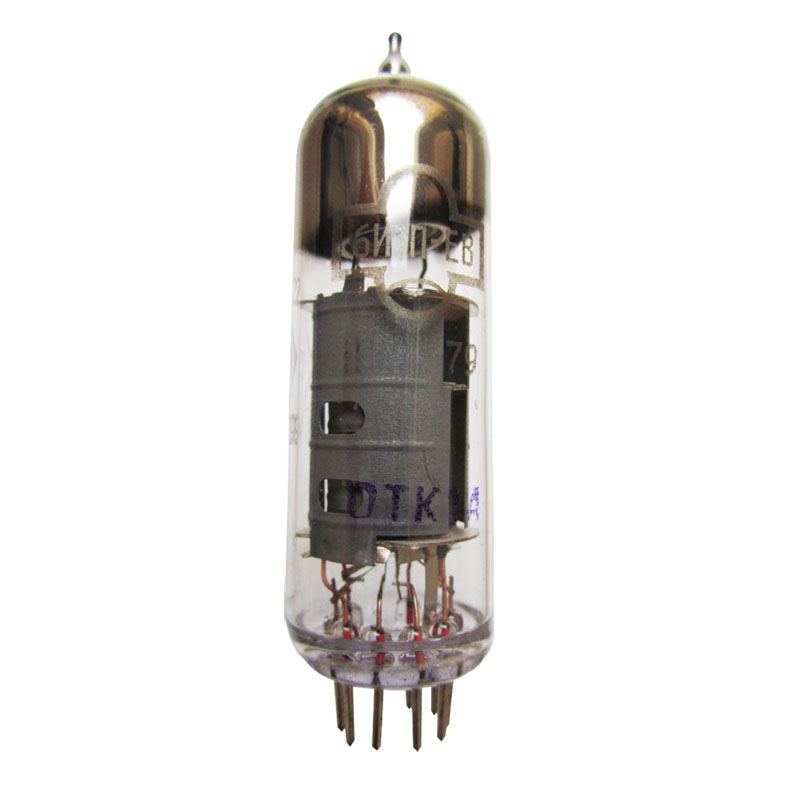

6И1П-ЕВ радиолампа

Описание 6И1П-ЕВ

6И1П-ЕВ триод-гептод повышенной долговечности, надежности и механической прочности. Предназначен для преобразования частоты в радиотехнических устройствах широкого применения. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6И1П-ЕВ:

6И1П-ЕВ
Триод-гептод повышенной долговечности, надежности и механической прочности.
Предназначен для преобразования частоты в радиотехнических устройствах широкого применения.
Долговечность не менее 5000 ч.
Масса не более 20 г.

Основные технические характеристики на 6И1П-ЕВ:
Напряжение накала, В ...... 6,3
Напряжение на аноде гептода, В ...... 250
Напряжение на второй и четвертой сетках, В ...... 100
Напряжение на третьей сетке гептода, В ...... -9,4
Напряжение смещения на первой сетке гептода, В ...... -2
Напряжение смещения на первой сетке триода, В ...... -9,4
Напряжение на аноде триода, В ...... 100
Ток накала, мА ...... 300 +- 25
Ток в цепи анода триода, мА ...... 11 ± 4
Ток в цепи анода гептода, мА ...... 3.3 ± 1,2
Ток в цепи второй и четвертой сеток, мА ...... 6 ± 2
Ток в цепи третьей сетки гептода, мкА ...... 200
Ток в цепи первой сетки триода, мкА ...... 200
Крутизна преобразования гептода, мА/В ...... 0,77
Внутреннее сопротивление гептода, МОм ...... 1
Крутизна характеристики триода, мА/В ...... 3,7
Коэффициент усиления триода ...... 25

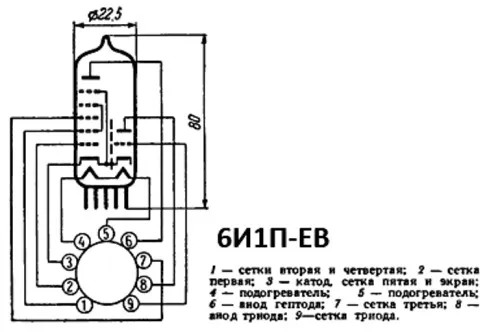

Оформление - стеклянное миниатюрное.
