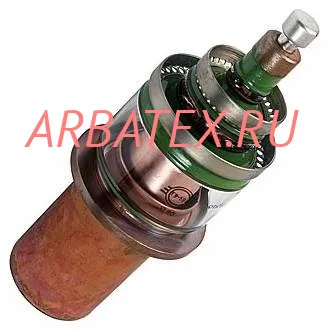

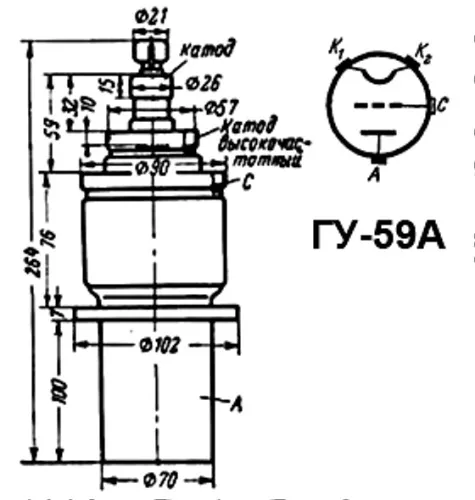

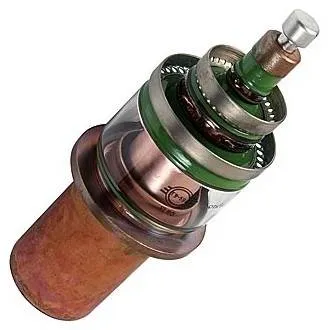

ГУ-59А
Мощный генераторный триод ГУ-59А для работы в качестве генератора высокочастотных колебаний в промышленных генераторах для высокочастотного нагрева.
Оформление - металлостеклянное.
Рабочее положение - вертикальное, анодом вниз.
Охлаждение - принудительное:
- анода - водяное не менее 12 л/мин
- ножки - воздушное не менее 50 м3/ч
- баллона - воздушное не менее 50 м3/ч
Основные технические параметры ГУ-59А: | |
---|---|
при uн=5 В, uа=0,5 кВ, iа=3 А | |
Ток накала |
67 ± 5 А |
Постоянная составляющая тока сетки |
не менее 0,45 А |
Напряжение смещения сетки отрицательное |
не менее 550 А |
Крутизна характеристики |
не менее 16 мА/В |
Коэффициент усиления |
15 |
Выходная мощность в режиме генерации на частоте 155 МГц (при uа=5 кВ) |
не менее 6,3 кВт |
Междуэлектродные емкости, пФ: |
|
- входная |
не более 50 |
- выходная |
не более 1,2 |
- проходная |
не более 25 |
Долговечность |
не менее 2000 ч |
Предельные эксплуатационные характеристики ГУ-59А: | |
---|---|
Напряжение накала |
4,7 - 5,3 В |
Напряжение анода |
5 кВ |
Ток накала пусковой |
100 А |
Мощность, рассеиваемая анодом |
6 кВт |
Мощность, рассеиваемая сеткой |
400 Вт |
Рабочая частота |
155 МГц |
Температура стекла, спая металла со стеклом и выводов электродов |
150 С |
Интервал рабочих температур окружающей среды |
от +5 до +70 С |
