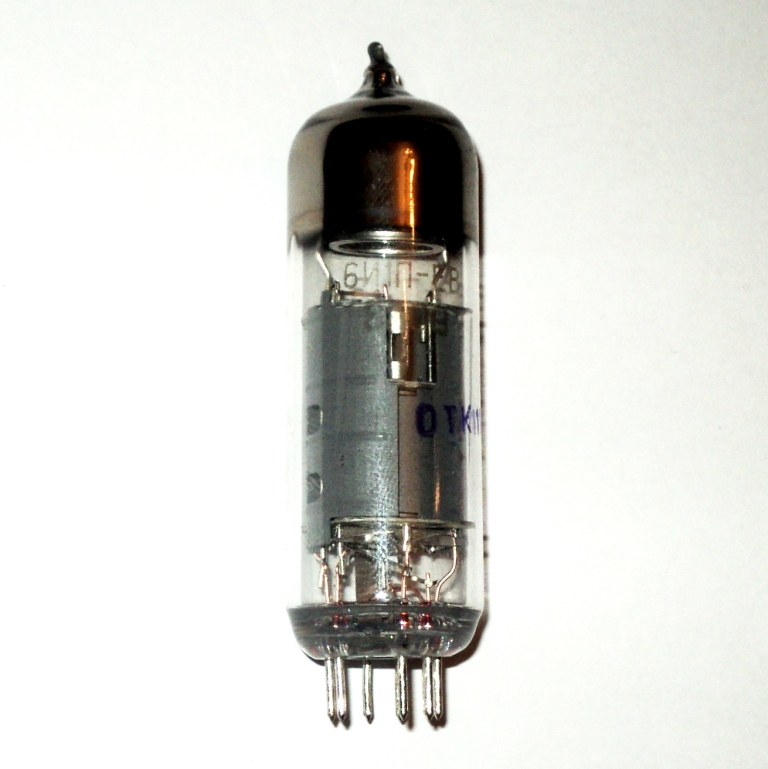

6И1П радиолампа

Описание 6И1П

6И1П триод-гептод предназначен для преобразования частоты с одновременной автоматической регулировкой усиления. Применяется в супергетеродинных приёмниках. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6И1П:

6И1П
Триод-гептод.
Предназначен для преобразования частоты в радиотехнических устройствах широкого применения.
Долговечность не менее 5000 ч.
Масса не более 20 г.

Основные технические характеристики на 6И1П:
Напряжение накала, В - 6,3
Напряжение на аноде гептода, В - 250
Напряжение на второй и четвертой сетках, В - 100
Напряжение на третьей сетке гептода, В -9,4
Напряжение смещения на первой сетке гептода, В -2
Напряжение смещения на первой сетке триода, В - -9,4
Напряжение на аноде триода, В - 100
Ток накала, мА -300 +- 25
Ток в цепи анода триода, мА - 11 ± 4
Ток в цепи анода гептода, мА - 3.3 ± 1,2
Ток в цепи второй и четвертой сеток, мА - 6 ± 2
Ток в цепи третьей сетки гептода, мкА - 200
Ток в цепи первой сетки триода, мкА- 200
Крутизна преобразования гептода, мА/В - 0,77
Внутреннее сопротивление гептода, МОм- 1
Крутизна характеристики триода, мА/В - 3,7
Коэффициент усиления триода - 25
Оформление - стеклянное миниатюрное.
