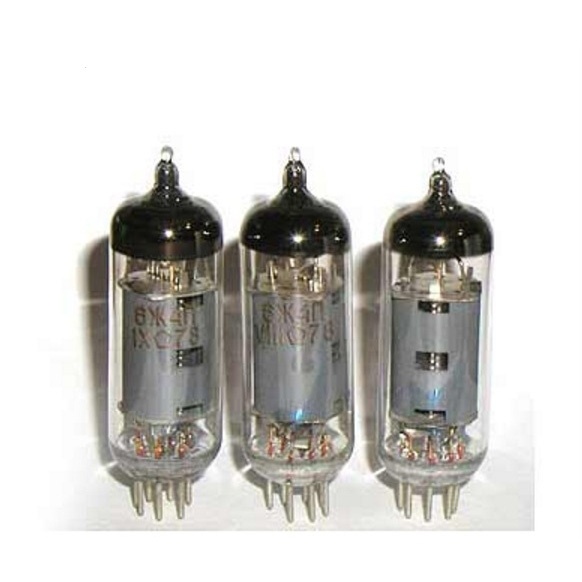

6Ж4П радиолампа

Описание 6Ж4П

6Ж4П пентод высокой частоты с короткой характеристикой предназначен для усиления напряжения высокой частоты. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6Ж4П:

6Ж4П
Высокочастотный пентод.
Предназначен для усиления напряжения высокой частоты.
Долговечность не менее 5000 ч.
Масса не более 13 г.

Основные технические характеристики на 6Ж4П:
Напряжение накала ...... 6,3 ± 0,6 В
Ток накала ...... 300 ± 25 мА
Напряжение анода номинальное (постоянное) ...... 250 В
Напряжение анода предельное (постоянное) ...... 300 В
Ток анода ...... 11 ± 3,3 мА
Ток катода предельный ...... 20 мА
Обратный ток сетки первой ......  не более 0,5 мкА
Напряжение сетки второй номинальное (постоянное) ...... 150 В
Напряжение сетки второй предельное (постоянное) ...... 150 В
Ток сетки второй ...... 4,5 ± 1,7 мА
Мощность, рассеиваемая анодом, предельная ...... 3,5 Вт
Мощность, рассеиваемая сеткой второй, предельная ...... 0,9 Вт
Напряжение между катодом и подогревателем предельное (постоянное) ...... 90 В
Крутизна характеристики ...... 5,7 ± 1,1 мА/В
Внутреннее сопротивление ...... около 0,9 МОм
Сопротивление в цепи катода для автоматического смещения ...... 68 Ом
Сопротивление в цепи сетки первой предельное ...... 0,5 МОм
Емкость входная ...... 6,3 пФ
Емкость выходная ...... 6,3 пФ
Емкость проходная ...... не более 0,0035 пФ

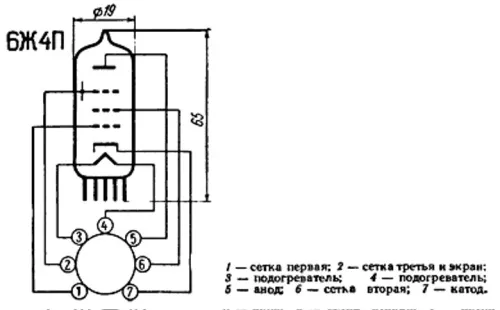

Оформление ...... стеклянное миниатюрное.
