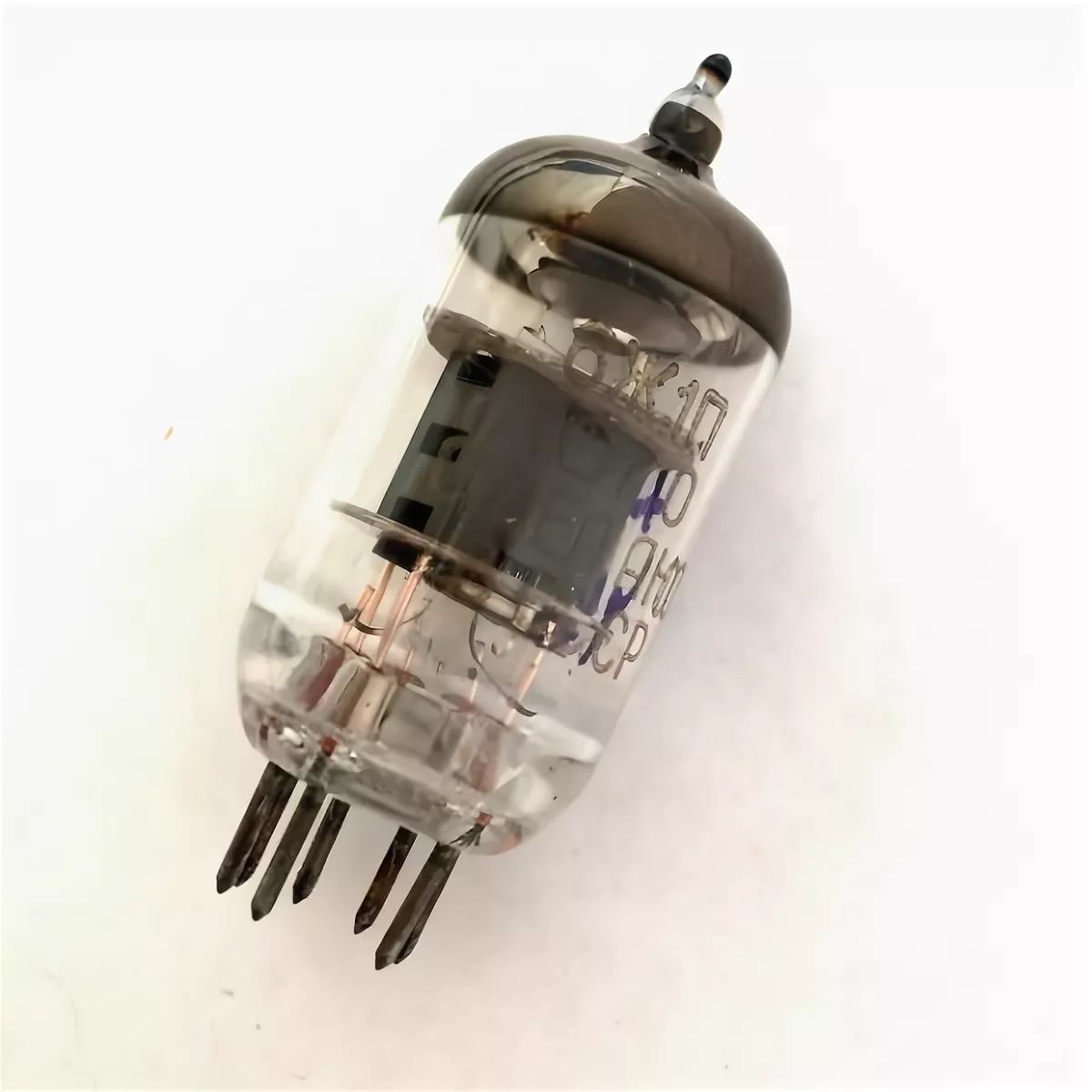

6Ж1П радиолампа

Описание 6Ж1П

6Ж1П высокочастотный пентод. Предназначен для широкополосного усиления напряжения высокой частоты. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6Ж1П:

6Ж1П
Высокочастотный пентод.
Предназначен для широкополосного усиления напряжения высокой частоты.
Долговечность не менее 1000 ч.
Масса не более 15 г.

Основные технические характеристики на 6Ж1П:
Напряжение накала ...... 6,3 ± 0,6 В
Ток накала ...... 170 ± 15 мА
Напряжение анода номинальное (постоянное) ...... 120 В
Напряжение анода предельное (постоянное) ...... 200 В
Ток анода ...... 7,35 ± 2,35 мА
Ток катода предельный ...... 20 мА
Обратный ток сетки первой ...... не более 0,1 мкА
Напряжение сетки второй номинальное (постоянное) ...... 120 В
Напряжение сетки второй предельное (постоянное) ...... 150 В
Мощность, рассеиваемая анодом, предельная ...... 1,8 Вт
Мощность, рассеиваемая сеткой второй, предельная ...... 0,55 Вт
Напряжение между катодом и подогревателем предельное (постоянное) ...... 120 В
Крутизна характеристики ...... 5,15 ± 1,25 мА/В
Напряжение отсечки тока анода (при токе анода не более 5 мкА) ...... не более -15 В
Напряжение отсечки электронного тока сетки первой - -1,5 В
Внутреннее сопротивление - 0,1-1,1 МОм
Эквивалентное сопротивление внутриламповых шумов - не более 3,7 кОм
Входное сопротивление на частоте 60 МГц - 12-25 кОм
Сопротивление в цепи катода для автоматического смещения - 200 Ом.
Сопротивление в цепи сетки первой предельное - 1 МОм.
Емкость входная - 3,5-4,7 пФ.
Емкость выходная - 1,9-2,8 пФ.
Емкость проходная - не более 0,035 пФ.
Емкость катод-подогреватель - не более 4,6 пФ.
