6Д16Д-Р радиолампа

Характеристики

4CE130F09

Описание

Описание 6Д16Д-Р

6Д16Д-Р диод сверхвысокочастотный для детектирования импульсных сигналов СВЧ. . относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6Д16Д-Р:


6Д16Д-Р

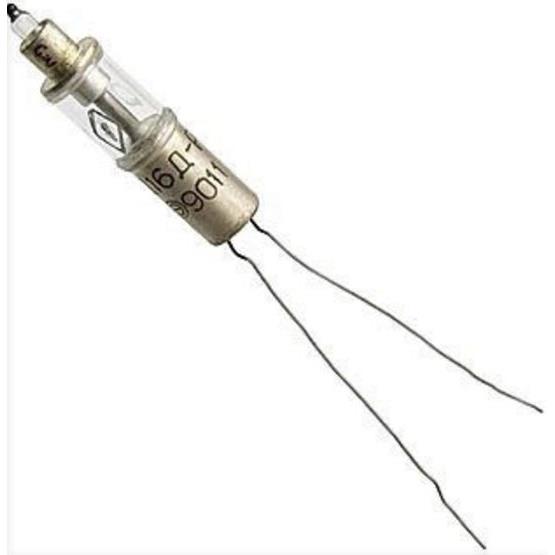

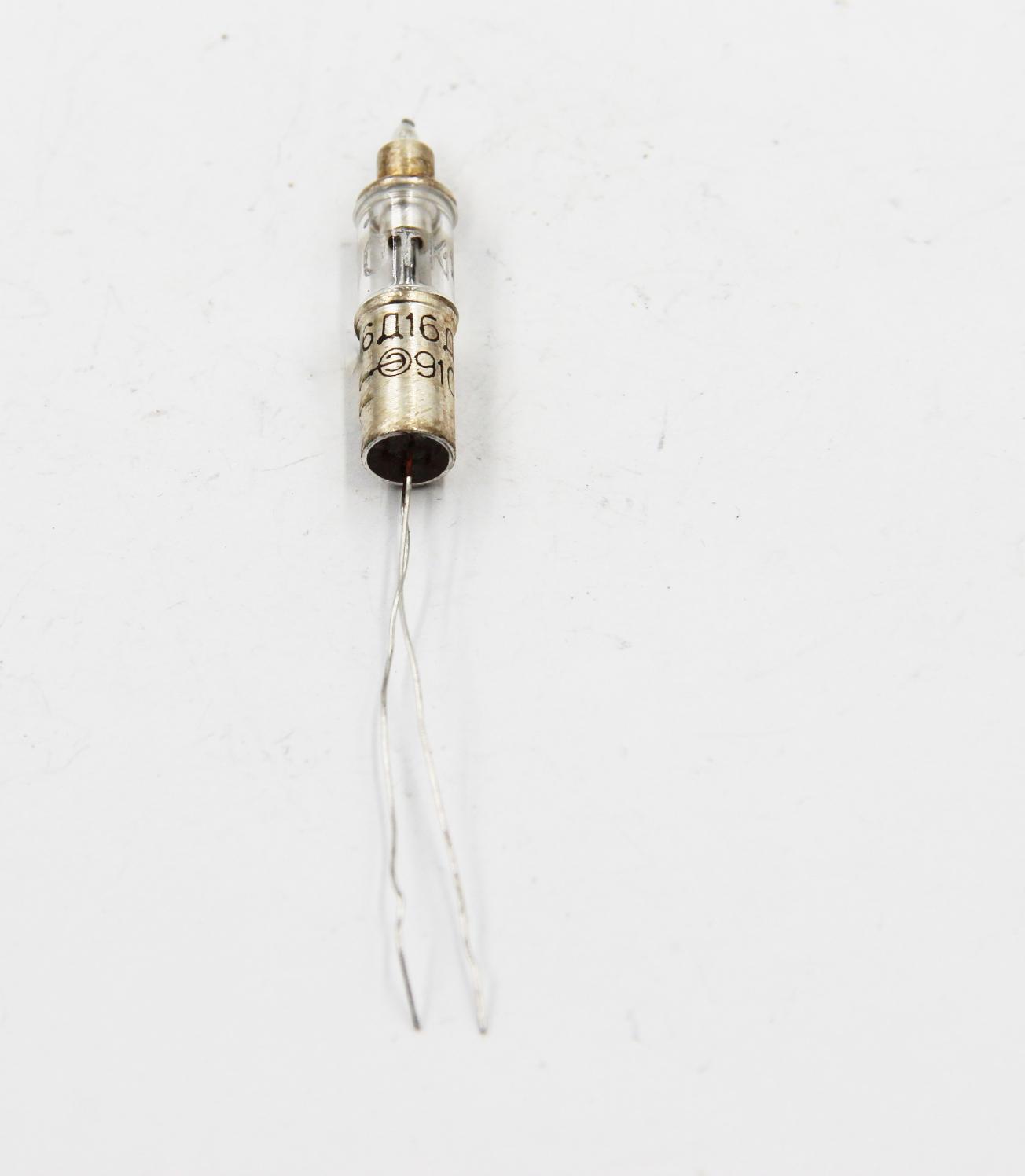

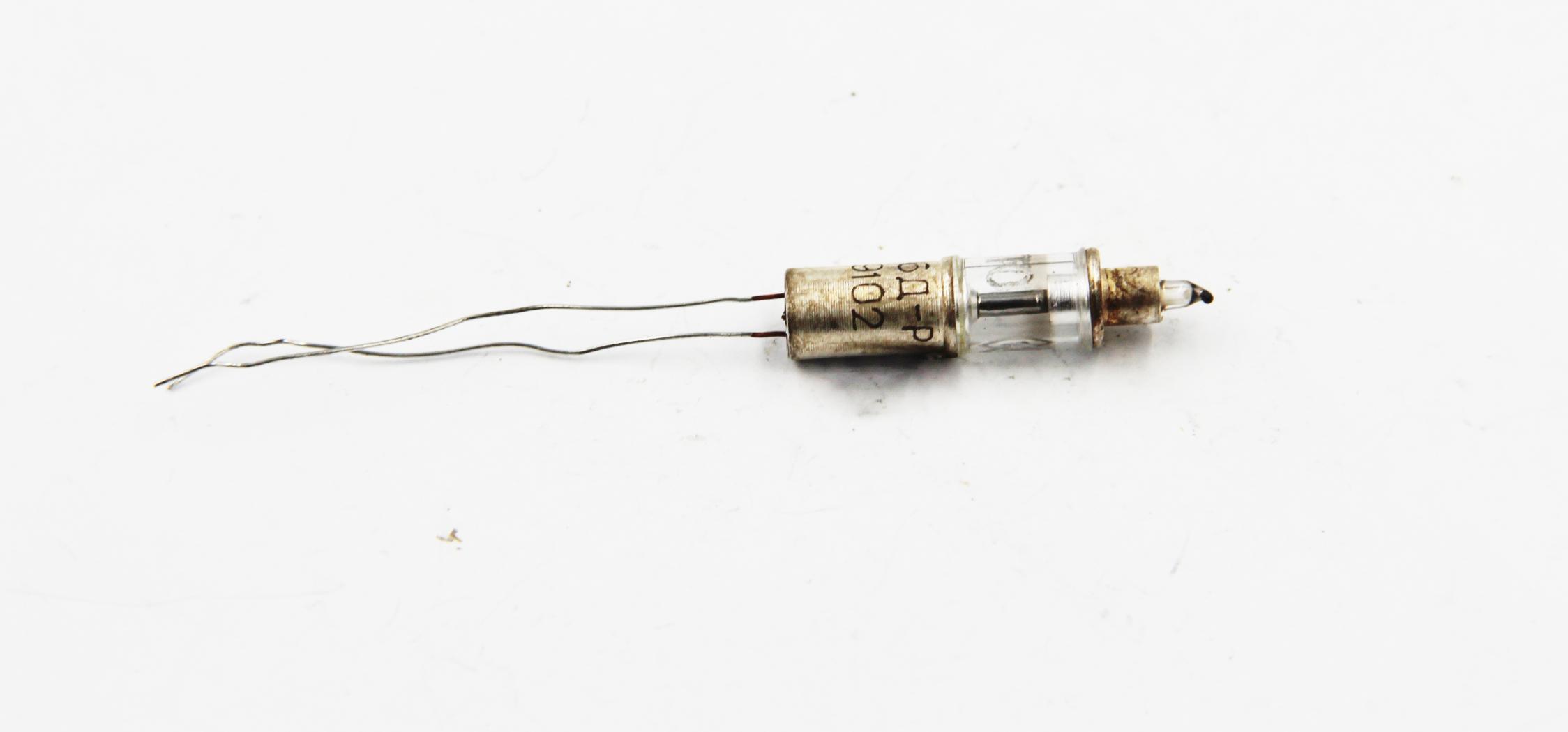

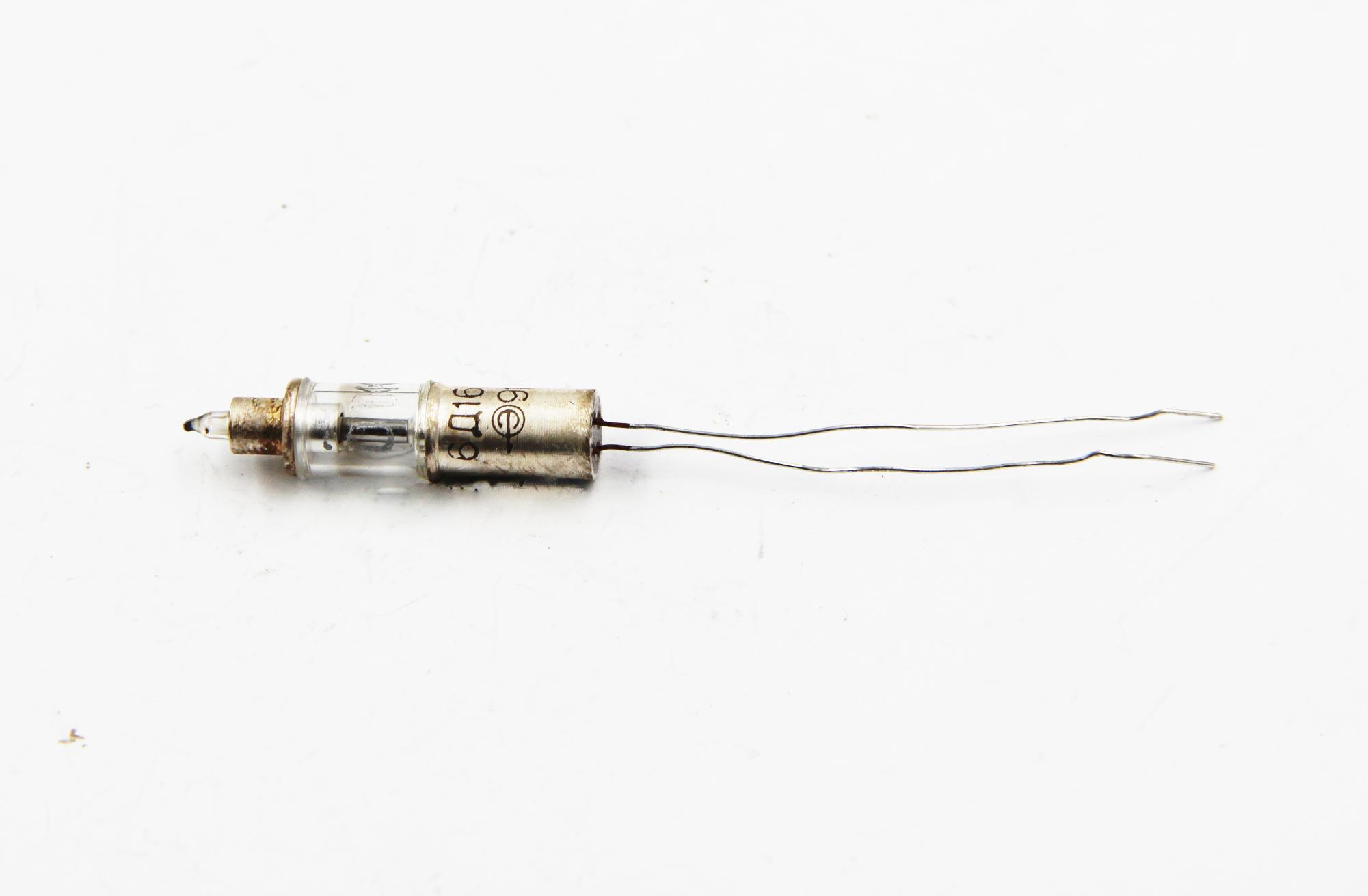

Диоды 6Д16Д-Р сверхвысокочастотные для детектирования импульсных сигналов СВЧ.

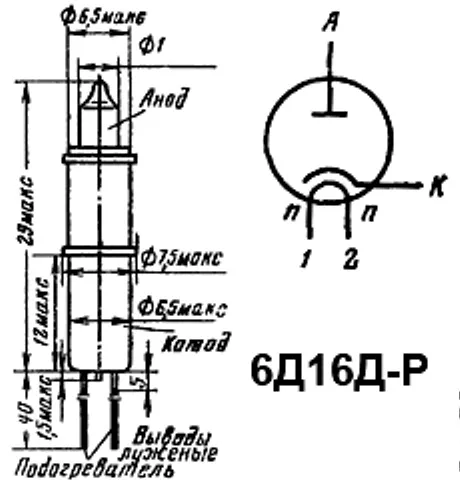

Оформление в металлостеклянной оболочке, сверхминиатюрное.
Масса 3,5 г.

Основные технические характеристики 6Д16Д-Р:
Номинальные электрические данные:
Ток накала, мА ...... 260 ±40
Начальный ток анода, мкА ...... не более 0,5
Ток катода в импульсе, мА ...... не менее 600
Ток утечки между катодом и подогревателем, мкА ...... не более 20
Обратный ток катода, мкА ...... не более 0,1
Выпрямленный ток, мА ...... не менее 8
Внутреннее сопротивление, Ом ..... не более 300
Напряжение виброшумов, мВ ..... не более 1,5
Межэлектродные емкости, пФ:
   - анод-катод ..... не более 2
   - катод-подогреватель ..... не более 6

Предельно допустимые электрические величины:
Напряжение накала, В ...... 6,0-6,6
Обратное напряжение, В ...... 450
Напряжение катод-подогреватель, В ..... 100
Ток катода в импульсе, А ...... 2
Мощность, рассеиваемая анодом, Вт ...... 1
Рабочая частота, МГц ...... 3000
Импульсная мощность, подводимая к аноду, кВт ...... 2
Температура баллона лампы, С ...... 170
Интервал рабочих температур, С ...... от -60 до +85.
