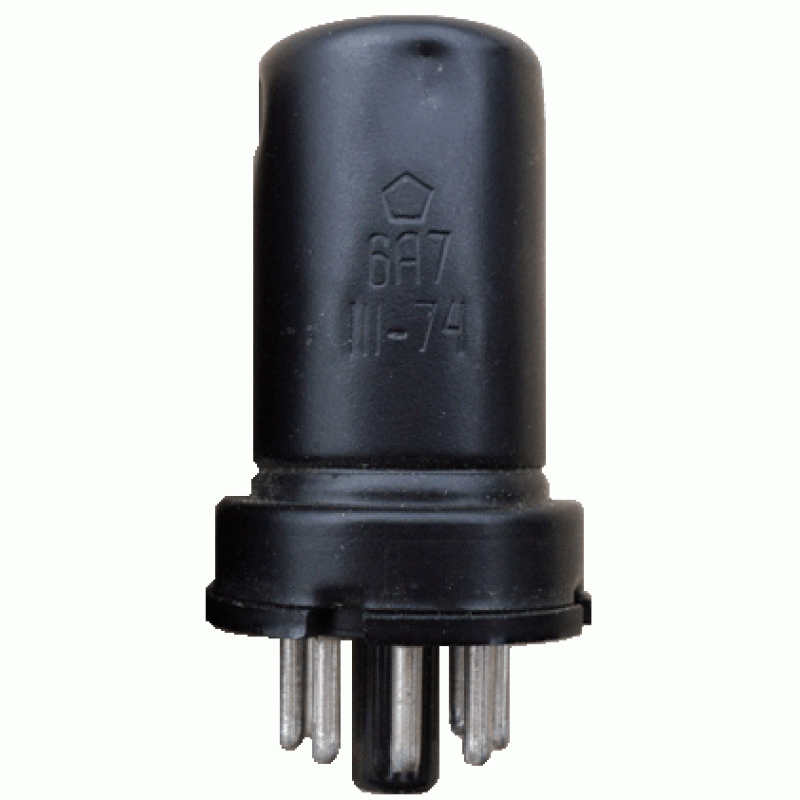

6А7 радиолампа

Описание 6А7

6А7 гептод-преобразователь (пентагрид) предназначен для преобразования частоты. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

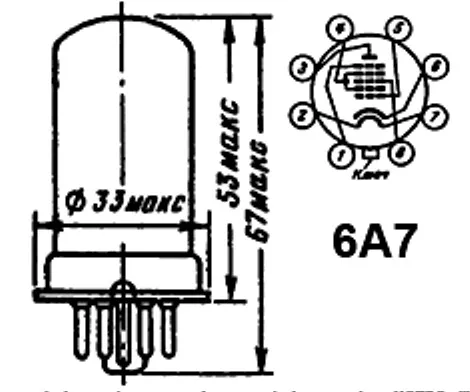

Параметры и характеристики 6А7:

6А7
Гептод 6А7 предназначен для преобразования частоты.
Применяется в супергетеродинных приемниках и измерительной аппаратуре сетевого питания.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в металлическом оформлении.
Срок службы не менее 500 час.

Основные технические характеристики 6А7:
• Напряжение накала ..... 6,3 ±0,6 В
• Ток накала ..... 300 ±25 мА
• Напряжение анода номинальное ..... 250 В
• Напряжение анода предельное ..... 330 В
• Ток анода ..... 3,5 ±1 мА
• Ток катода предельный ..... 15,5 мА
• Ток сетки первой ..... 0,51 ±0,13 мА
• Напряжение сеток второй и четвертой номинальное ..... 100 В
• Напряжение сеток второй и четвертой предельное ..... 110 В
• Ток сеток второй и четвертой ..... 9 ±2,5 мА
• Напряжение сеток третьей и пятой ..... 0 В
• Обратный ток сетки третьей ..... 2 мкА
• Мощность, рассеиваемая анодом, предельная ..... 1,1 Вт
• Мощность, рассеиваемая сетками 2 и 4, предельная ..... 1,3 Вт.
• Напряжение между катодом и подогревателем предельное ..... 100 В.
• Крутизна преобразования ..... 450 ±150 мкА/В.
• Крутизна характеристики гетеродина ..... 4,7 ±1,2 мА/В.
• Внутреннее сопротивление ..... 0,3 МОм.
• Емкость входная ..... 9,5 ±1,9 пФ.
• Емкость выходная ..... 7 ±3,6 пФ.
• Емкость проходная ..... 0,13 пФ.
