1Ц21П лампа накаливания

Описание 1Ц21П

1Ц21П лампа накаливания применяется для использования в устройствах сигнализации и пультах управления различных устройств, в светильниках декоративного освещения, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 1Ц21П:

1Ц21П

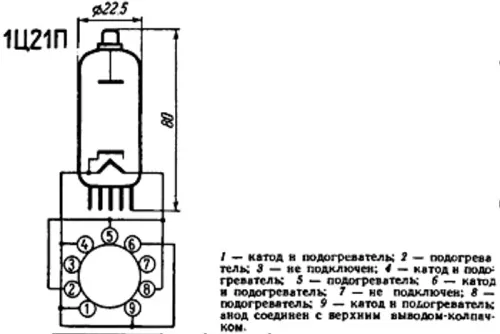

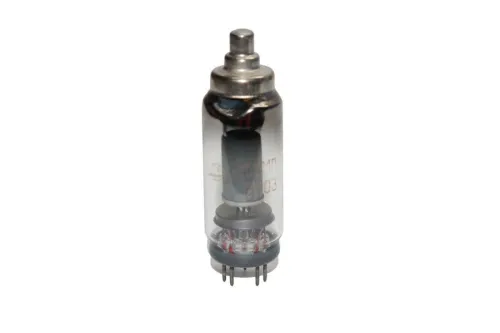

Высоковольтный кенотрон 1Ц21П с оксидным катодом косвенного накала.
Предназначен для работы в блоках строчной развертки со стабилизацией горизонтального изображения телевизионных приемников и в аппаратуре специального назначения.
Долговечность не менее 2000 ч.
Масса не более 22 г.

Основные технические характеристики 1Ц21П:
Напряжение накала номинальное ...... 1,4 В
Напряжение накала наибольшее ...... 1,6 В
Напряжение накала наименьшее ...... 1,2 В
Напряжение накала наибольшее ...... 1,5 В
Напряжение накала наименьшее ...... 1,3 В
Ток накала ...... 0,69 ± 0,04 А
Напряжение анода номинальное (постоянное) ...... 100 В
Ток анода номинальный ...... 8 мА
Ток анода предельный (в импульсе) ...... 40 мА
Напряжение анода обратное предельное (амплитудное значение) ...... 25 кВ
Выпрямленное напряжение предельное ...... 18 кВ
Выпрямленный ток предельный (среднее значение) ...... 0,6 мА
Частота строчной развертки наименьшая ...... 12 кГц
Емкость анод-катод ...... 3 пФ
