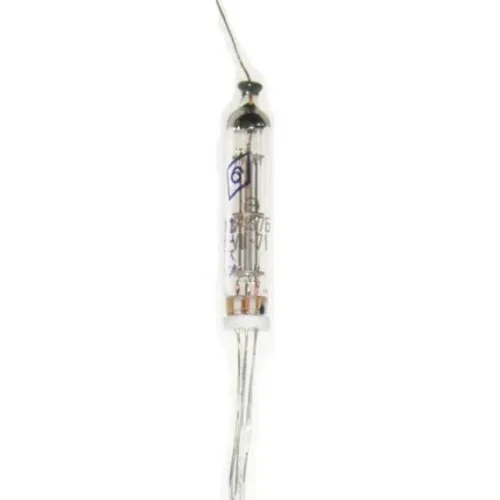

1Ж37Б радиолампа

Описание 1Ж37Б

1Ж37Б пентод сверхминиатюрный универсальный высокочастотный применяется для усиления напряжения, генерирования колебаний частотой до 60МГц, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 1Ж37Б:

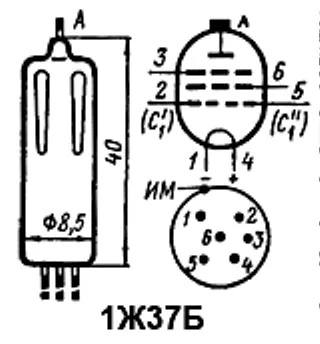

1Ж37Б
Сверхминиатюрный пентод-смеситель с двумя управляющими сетками.
Предназначен для смешения двух напряжений различных частот.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 5000 ч.
Масса не более 4 г.

Основные технические характеристики 1Ж37Б:
Номинальные электрические данные:
Напряжение накала, В ...... 1,2 ±0.12
Ток накала, мА ...... 59
Напряжение на аноде, В ...... 45
Напряжение на второй сетке, В ...... 45
Напряжение на первой сетке, В ...... 0
Ток в цепи анода, мА ...... 2,55
Ток в цепи второй сетки, мА ...... не более 0,5
Крутизна характеристики, мА/В ...... 1,25
Входное сопротивление, кОм ..... 50
Эквивалентное сопротивление внутренних шумов, Ом ..... 7

Предельно допустимые электрические величины:
Наибольшее напряжение на аноде, В ....... 100
Наибольшее напряжение на второй сетке, В ....... 60
Наибольший ток в цепи катода, мА ...... 4,5
Наибольшее сопротивление в цепи первой сетки, мОм ...... 1
Емкость входная, пФ ..... 2,26
Емкость выходная, пФ ..... 2,7
Емкость проходная, пФ ..... 0,008.
