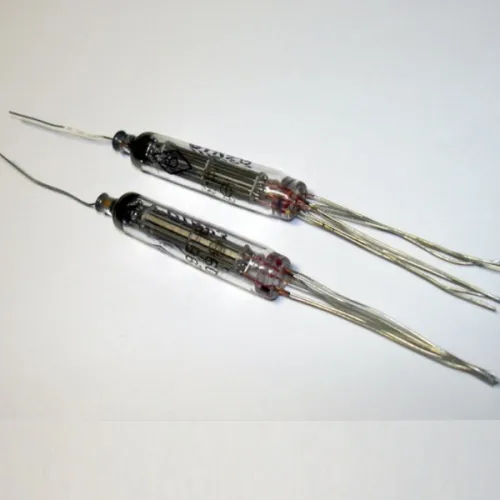

Описание 1Ж29Б-В
1Ж29Б-В высокочастотный сверхминиатюрный пентод повышенной надежности, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.
Параметры и характеристики 1Ж29Б-В:
1Ж29Б-В
Высокочастотный сверхминиатюрный пентод повышенной надежности.
Предназначен для генерирования и усиления колебаний высокой частоты в диапазоне до 60 Мгц.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 2000 ч.
Масса не более 4 г.
Основные технические характеристики 1Ж29Б-В:
Номинальные электрические данные:
• Напряжение накала, В ...... 1,2 (2,4)
• Ток накала, мА ...... 60 (30)
• Напряжение на аноде, В ...... 60
• Напряжение на второй сетке, В ...... 45
• Напряжение на первой сетке, В ...... 0
• Ток в цепи анода, мА ...... 5,3
• Ток в цепи второй сетки, мА ...... не более 0,5
• Крутизна характеристики, мА/В ...... 2,5
• Входное сопротивление, кОм ..... 53
• Эквивалентное сопротивление внутренних шумов, Ом ..... 7
Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ....... 150
• Наибольшее напряжение на второй сетке, В ....... 120
• Наибольшая мощность, рассеиваемая на аноде, Вт ...... 1,2
• Наибольшая мощность, рассеиваемая на второй сетке, Вт ...... 0,35
• Наибольший ток в цепи катода, мА ...... 8
• Емкость входная, пФ ..... 5
• Емкость выходная, пФ ..... 3
• Емкость проходная, пФ ..... 0,05.
