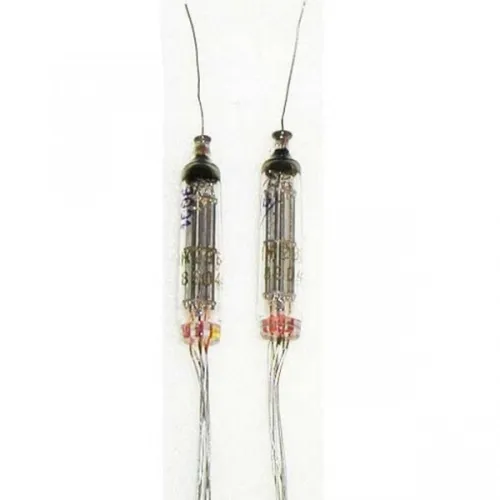

Описание 1Ж29Б


1Ж29Б высокочастотный сверхминиатюрный пентод повышенной надежности, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 1Ж29Б:

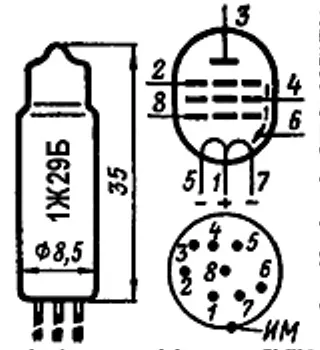

1Ж29Б
Высокочастотный сверхминиатюрный пентод.
Предназначен для генерирования и усиления колебаний высокой частоты  в диапазоне до 60 Мгц.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 2000 ч.
Масса не более 4 г.

Основные технические характеристики 1Ж29Б:
Номинальные электрические данные:
Напряжение накала, В ...... 1,2 (2,4)
Ток накала, мА ...... 60 (30)
Напряжение на аноде, В ...... 60
Напряжение на второй сетке, В ...... 45
Напряжение на первой сетке, В ...... 0
Ток в цепи анода, мА ...... 5,3
Ток в цепи второй сетки, мА ...... не более 0,5
Крутизна характеристики, мА/В ...... 2,5
Входное сопротивление, кОм ..... 53
Эквивалентное сопротивление внутренних шумов, Ом ..... 7

Предельно допустимые электрические величины:
Наибольшее напряжение на аноде, В ....... 150
Наибольшее напряжение на второй сетке, В ....... 120
Наибольшая мощность, рассеиваемая на аноде, Вт ...... 1,2
Наибольшая мощность, рассеиваемая на второй сетке, Вт ...... 0,35
Наибольший ток в цепи катода, мА ...... 8
Емкость входная, пФ ..... 5
Емкость выходная, пФ ..... 3
Емкость проходная, пФ ..... 0,05.
